...это вы ещё до него не добрались... 14 - к мозгам котла (подключенее вентиля, свечки, и прочая трихомудия... внутрях...) На фотке - это подключение к проводке машины... (там не 12, а 14 - пиновый...)ульянеев саша:... А почему в моём котле разьем на 8 контактов, а по Вашей ссылке на фото видно 12 контактный?...
Запутался вконец!!! А какая теперь схема подходит для моего котла для переделки в автономный режим? Вход и выход ОЖ теперь понятен.Cateika:...это вы ещё до него не добрались... 12 - к мозгам котла (подключенее вентиля, свечки, и прочая трихомудия... внутрях...) На фотке - это подключение к проводке машины...

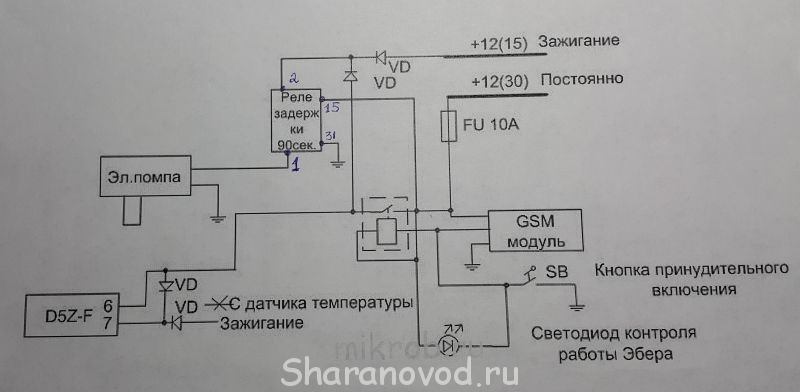

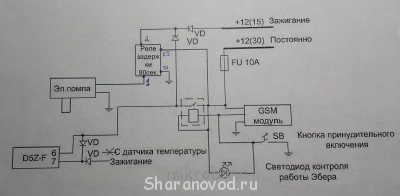

D(В)5S-F_D(B)5Z-F.pdfЯ свой подогреватель переделывал согласно этой схеме в прошлом году. У меня D5ZF. Все отлично работает. Единственное, проверьте что-бы работала дополнительная электрическая помпа. Иначе котел будет уходить в перегрев. А это чревато ремонтом мозгов.ульянеев саша:По этим оставшимся данным можно определить какая у меня модель?
и подойдет ли эта схема переделки ее в автономный режим?
А что в квадратике за подписью реле задержки 90 сек_её схема. Где? Или это Ваваниш сделал прикол - додумайся сам!!! Нельзя так . нарисовал схему, так до конца. Ребусы здесь не уместны!!!!!!dan0107:Я свой подогреватель переделывал согласно этой схеме в прошлом году.
извините за резкость. тупые ответы здесь не уместны.....ульянеев саша: Ребусы здесь не уместны!!!!!!
Дорогой miki996 для каждого изделия есть обозначения и в зтом изделии ещё есть номер вывода, а если эта самодельная схема то она вписывается в основную. На нашем форуме не все такие умные как Вы. мащина не детская игрушка и ошибка может дорого стоит!!! Вот для примера ясно и понятно.miki996:тупые ответы здесь не уместны.....
если не знаете спросите.

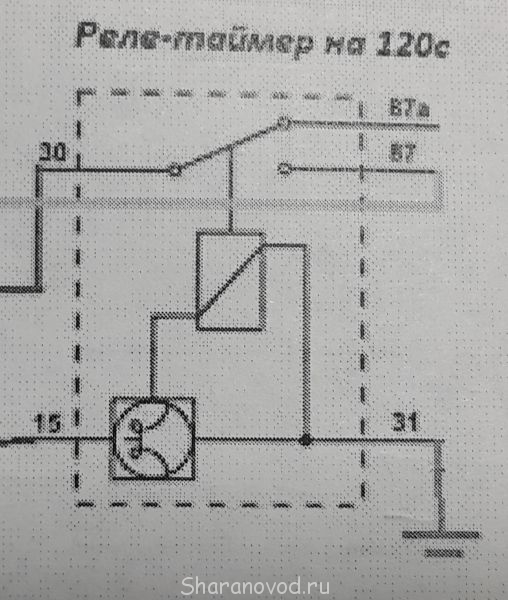

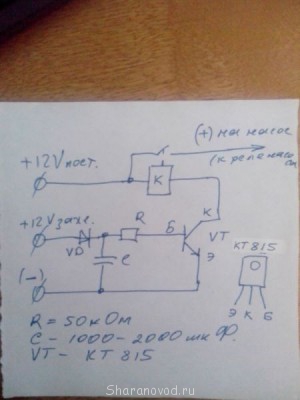

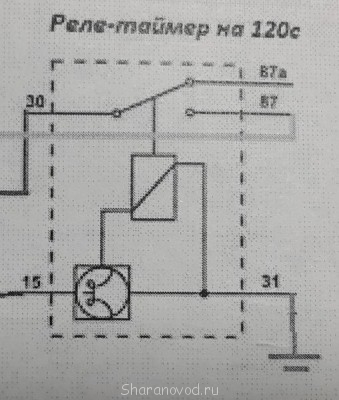

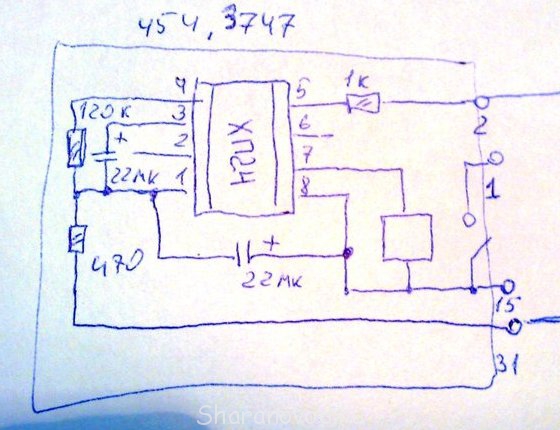

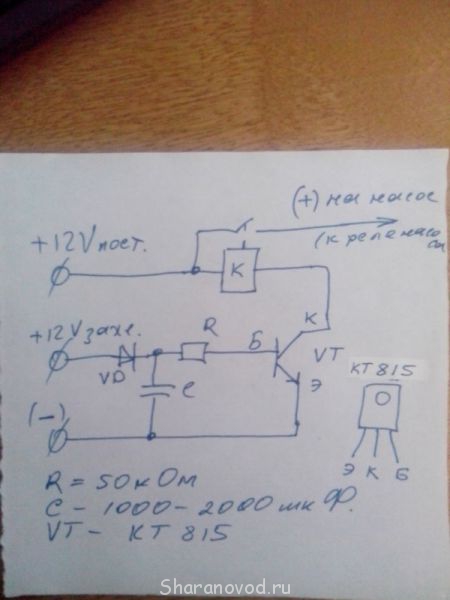

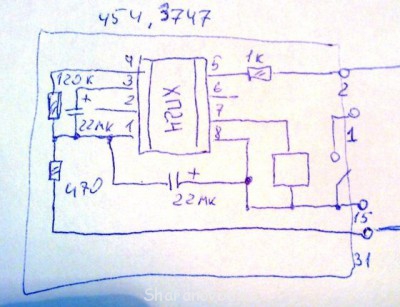

Это реле задержки устанавливали те, у кого не работает дополнительная электрическая помпа. Сначала проверьте что-бы у Вас помпа еще работала после выкл. зажигания 90 секунд или около того. К примеру, у меня, Vavanychа и еще у пару человек именно с двигателями BRT такой задержки не было. Данное реле сделал Vavanych. Надо будет выложу схему.ульянеев саша:А что в квадратике за подписью реле задержки 90 сек_её схема.
Это нужно разрезать провод, идущий с датчика температуры, который стоит под лобовым стеклом к догревателю. Потому как эта схема реализована по принципу: работает всегда/постоянно выключен. Никаких заводских включений по температуре за бортом.ульянеев саша:а внизу висит в воздухе надпись - с датчика температуры.Что это такое?
Доступно и понятно описал, а схему надо обязательно выложить на сайт и привязать к общей схеме. Ждём-с.dan0107:Надо будет выложу схему.
