Электрические схемы Шаран

Сообщение **Power** » 23 сен 2018, 01:06

Замок зажигания, очевидно.

Сообщение **Cateika** » 23 сен 2018, 05:58

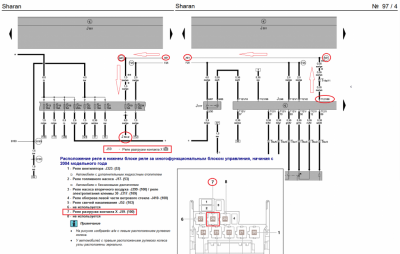

Atrusha:... выстроил цепь и вышел на реле разгрузки ...

Посмотрел по схеме ... и фсё ...

Сообщение **dima.babin** » 11 ноя 2018, 10:15

Добрый день, на форуме никак не могу найти электросхема блока управления отопителем, помоги те со схемой, блок полностью не отвечает на какие либо переключения, но питание приходит, по интернету рыл, описаний под мой год нет

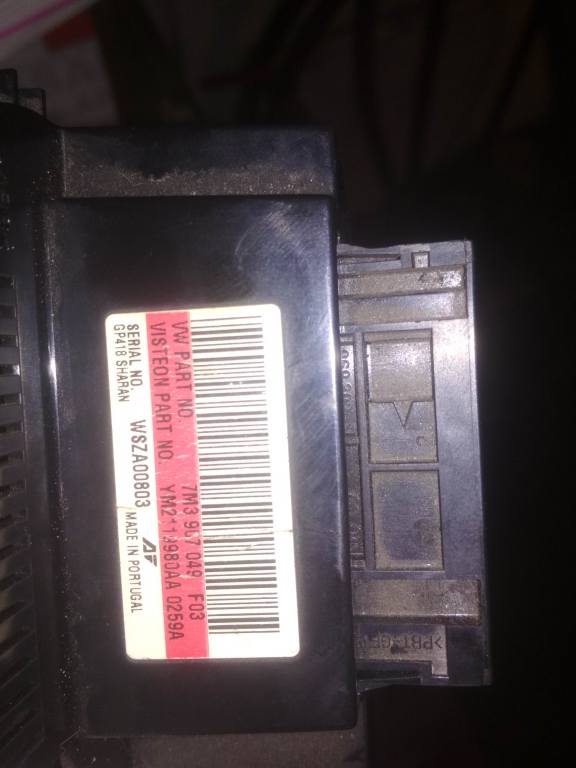

7m3 907 049 f03

Сообщение **dima.babin** » 11 ноя 2018, 16:58

Я тебя понял, по авто постараюсь всю инфу скинуть, а вин с торпеды списан

Сообщение **Cateika** » 02 янв 2019, 12:17

Стеклоочистители и стеклоомыватели дорестайл, с сентября 1997 г/в и с ноября 1998 г/в

СтОч_СтОм_с 11.98.pdf: (165.03 КБ) 571 скачивание

СтОч_СтОм_с09.97.pdf: (199.9 КБ) 538 скачиваний

Сообщение **Deni** » 11 янв 2019, 00:37

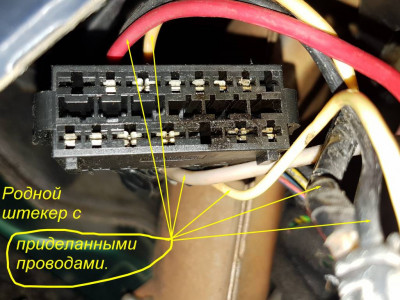

ребята подскажите кто знает порядок подключения проводки к переключателю света-фар или дайте схему, думаю смогу разобраться. У меня стоит неродной переключатель, провода подведены к нему отдельно, фунциклирует не как надо(описывать много текста займет), счас хочу купить родной и установить по правильному(чтоб и противотуманки как надо горели и подсветка номеров и тд).

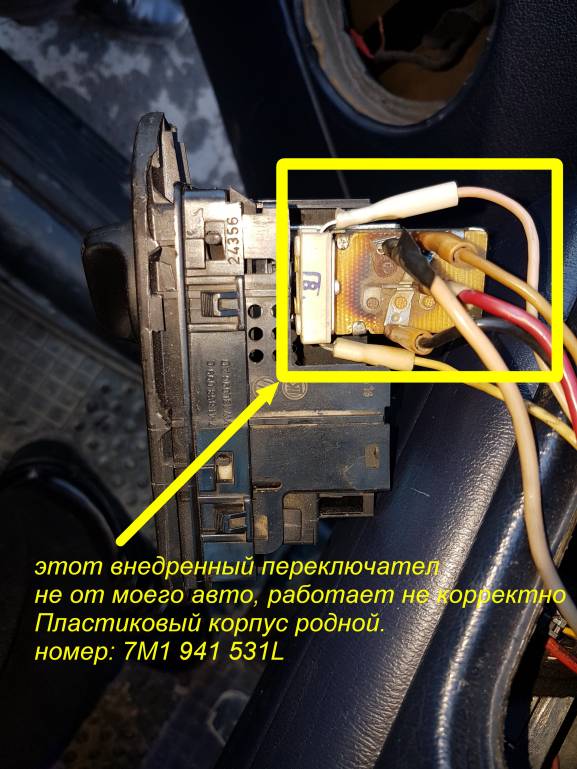

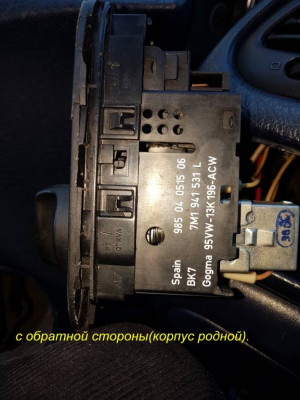

Мой номер - 7M1 941 531 L, но патраха не от маего(сама крутилка, переключатель не мой).
На 1 странице смотрел схему "Наружные световые приборы после 09.97" но в ней не все про этот переключатель сказано, неразобрался я чето в ней и незнаю эту ли мне схему надо смотреть. укажите куда смотреть, или ссылку дайте где почитать можно.

Сообщение **Cateika** » 11 янв 2019, 06:12

Deni: 11 янв 2019, 00:37 ...счас хочу купить родной и установить по правильному...

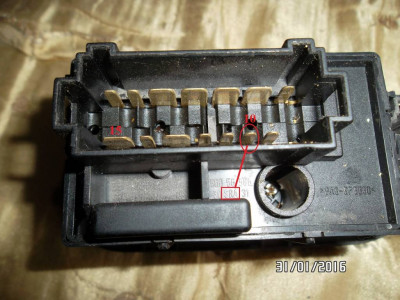

Возьмёшь родной переключатель, уберёшь "приделанные провода", и всё. Проводку на штекер не трогали походу... Всё подключено нормально... Единственное, в схемах не обозначен только один провод на 10 пине... У кого то он есть, у кого то его нет... 10 пин = клемма называется SRA, это что то, с магнитолой подвязки...
Т.ч. подключишь к родному переключателю и всё должно быть = ОК... Похоже, что провода в колодке не переставляли, не передёргивали и пр. ...

Сообщение **Cateika** » 18 янв 2019, 09:38

ABS_c_05.2000.pdf: (888.22 КБ) 544 скачивания

ABS_c_EDS_ASR_ESP_05.2000.pdf: (1.55 МБ) 635 скачиваний

ABS и ABS_c_EDS_06.1995.pdf: (505.07 КБ) 554 скачивания

ABS и ABS_c_EDS_09.1997.pdf: (646.17 КБ) 573 скачивания

ABS_c_11.2002.pdf: (925.91 КБ) 528 скачиваний

ABS_c_EDS_ASR_ESP_11.2002.pdf: (1.6 МБ) 633 скачивания

ABS_c_EDS_ASR_ESP_05.2004.pdf: (1.53 МБ) 548 скачиваний

Сообщение **macsafe** » 23 янв 2019, 10:18

Где тут главные электрики?

По-моему немцы и англикосы меня нацензура
Короче втюхивают мне, что у меня моя RNS MCD с каном и адаптеров на мультируль для установки нештата нет.

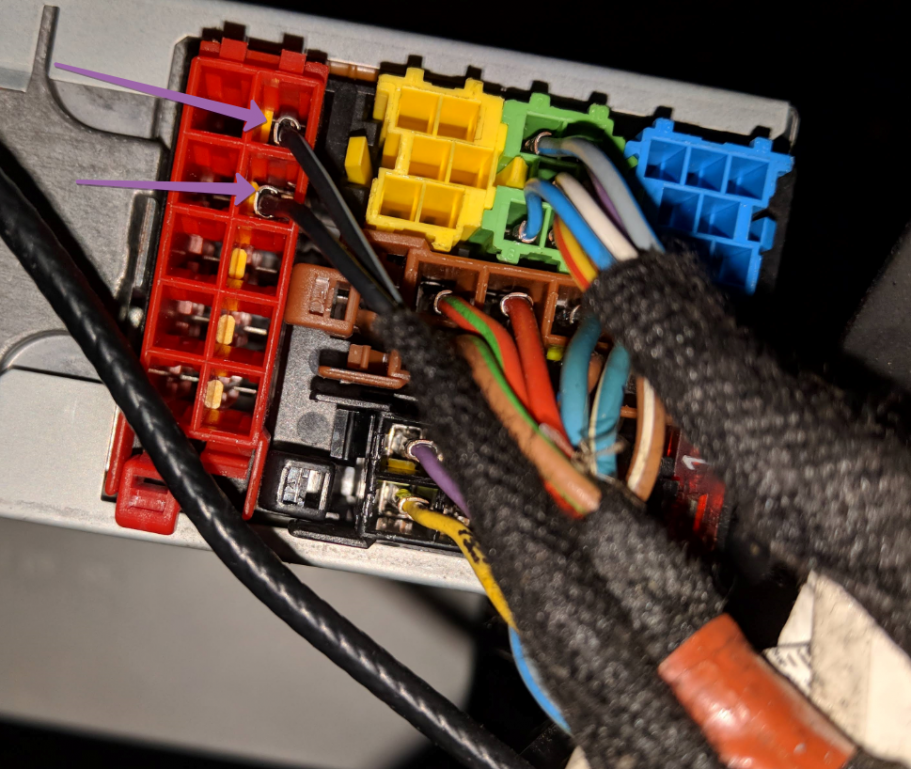

Я еще раз переглядел свои фото ,которые им отправлял, и нифига не увидел там кана - подключены 2 других контакта, если речь про красную фишку.

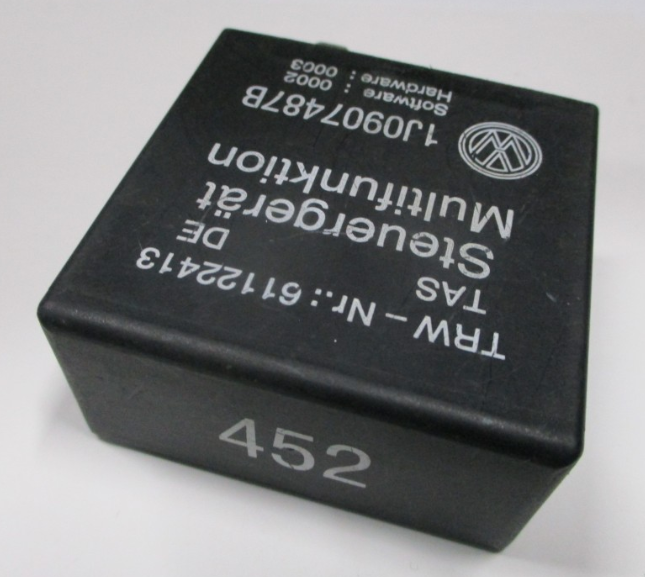

И я так мыслю ,что надо лезть в блок реле и смотреть номер - если стоит 451, то у меня мультируль кан, если 452 - то нет и мне пойдет любой адаптер без кан.
Так или я не прав? Я уже 3 дня из гугля не вылажу

Отправлено спустя 3 минуты 55 секунд:
Я по ЕТКЕ реле не пробью по комплектухе, так? Только лезть туда и смотреть? Шибко холодно просто - пластик не выдержит

Сообщение **macsafe** » 23 янв 2019, 12:12

11piligrim11: 23 янв 2019, 10:26 На кан выдаёт Магнитола,

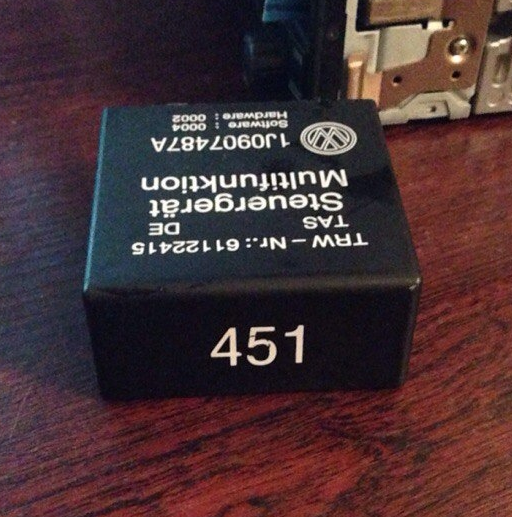

А я думаю реле 451-ое. Не?

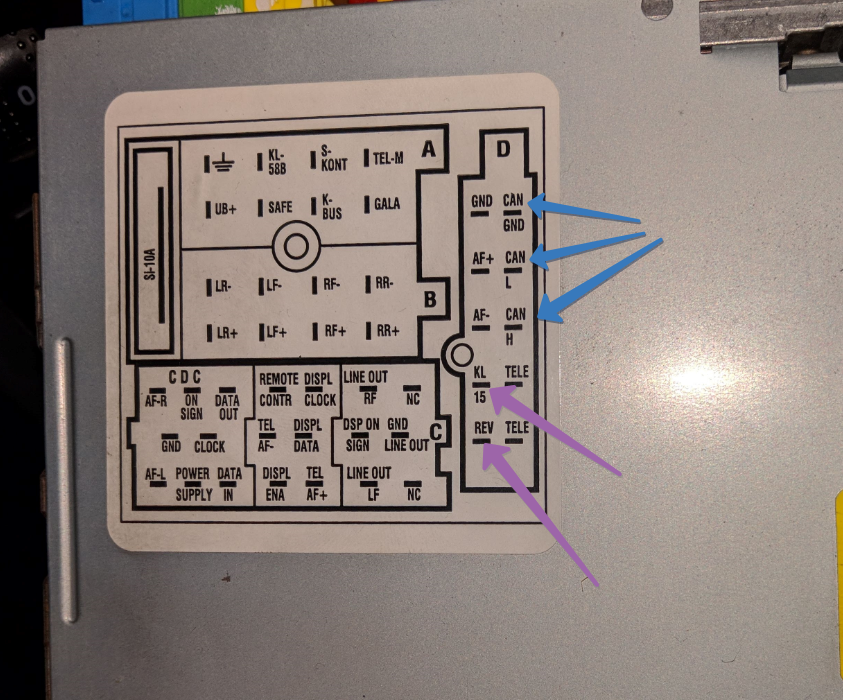

Что за контакты KL и REV на красной фишке? И что за контакт K-BUS?
