Включается вентилятор радиатора

[ar1510]

Привет форумчане! Помогите подключить датчик температуры! Предыстория: Купил подуставший шаран, ну и начал лазить приводить в порядок. Хотел подкрутить свисающую изоленту на проводе который идет к датчику стоящему на верхнем патрубке от радиатора(на картинке во вложении), а провод отвалился от фишки совсем(!). После осмотра оказалось , что ее паял криворукий пайщик. Там четыре выхода и определить не могу где какой был! Может посмотрите какие цвета проводов приходят на какой пин! Буду очень благодарен! Номер датчика 357 919 369 E. Заранее благодарен!

Включается вентилятор радиатора - 2015-01-13 15-35-53 Автозапчасти VOLKSWAGEN - электронный каталог запчастей – Yandex.png (44.21 КБ) 4184 просмотра

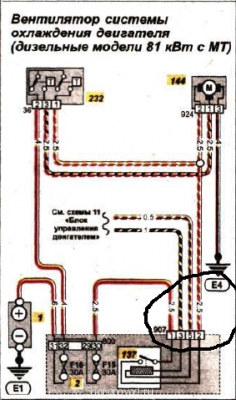

Нашел схему подключения, я так понимаю, этот разъем и есть, который выделен на картинке? Только еще бы цвета проводов расшифровать))))

Добавлено спустя 22 минуты 49 секунд:

И еще вопрос: может из за этого оторванного (отключенного) разъема при заведенном двигателе постоянно маслать вентиляторы?

[Cateika]

... И еще вопрос: может из за этого оторванного (отключенного) разъема при заведенном двигателе постоянно маслать вентиляторы? ...

Вполне!!!
Т.К. 357 919 369 E, Этот термик, стоит в авто, как без климы, так и с климой... ,а как у табю ???
Ещё, зависимость, скольки-скоростные вентили радиатора устновлены ??? (2-х, ли 3-х...)

... Там четыре выхода и определить не могу где какой был! ...

Видимо схема и цвета проводов такие будут: (несколько отличаются у F163... один провод отличается...и фсё...)



...пока так...
... ...

[ar1510]

Авто с климой, но кондиционер не работает (ошибку ваг выдает), обломаны трубки. А вот сколько скоростей затрудняюсь сказать

[Cateika]

... но кондиционер не работает (ошибку ваг выдает)...

Номерок ошибки... хотя бы ???...

... Нашел схему подключения, я так понимаю, этот разъем и есть, который выделен на картинке? ...

Энто, не для вашего авто... , эт дорест до 08.1997 года ...

... ...

[ar1510]

Я не помню номера ошибок, но как я понял низкое давление фреона и неисправность датчика темп. окр. среды. Фреона нет вообще т.к. трубки отломаны,
а датчик под бампером не нашел

За схему спасибо, буду на выходных ковырять!

[Power]

ar1510, в районе левой ПТФ ищи датчик, может на бачке стеклоомывателя. Или в правой верхней ноздре решетки радиатора. Где воздухозаборник двигателя.

[ar1510]

Подключил датчик по предложенной схеме, цвета проводов совпали! Но проблема не ушла, через несколько секунд после заводки вентиляторы маслают на полной мощности. Видимо это из за неисправного кондея. Проблему решил включением на климе режима "ECON". Вентиляторы отключились. Пока так буду ездить!

[Тима]

Опять я с вентиляторами! Ездил как было, ничего не сделав(собирал запчасти,на своей редко ездил в основном на служебной с работы и т.д.).А было вот так:
......включаются сразу два вент-ра на большой скорости,а в последние дни так вообще делают сначала 2-3 попытки потом начинают......

Дня 3 назад перестал работать правый вент по ходу движения,сегодня утром подезжая к работе поднялась темпиратура до 100град,посмотрел не работают оба вентилятора(хорошо уже доехал до работы).Включил режим АВТО -тоже не работают(до этого оба одновременно работали),правый вент(по ходу движения)рукой крутанул-заработал!Обратно ехал домой ,а этот вент сам включился и работал без остановки на 2 скорости Дома прозвонил фишку с термодатчика на радиаторе:там 3 провода(правда все одного сечения -тонкие).При проверке слышно как срабатывают реле в БУВ .а венты не работают(керамические резисторы пришлось отсоединить,а то доступ трудный к фишке).Прозвонил на прямую с аккумулятора:левый (по ходу движения)-работает,правый -нет.Заново завел машину, включил АВТО правый вент включается только как крутанешь его принудительно(а еще провод у основания вента чуть придавишь крутится быстрее ) .БУВ ставил и старый и новый - разницы .
Пожалуйста подскажите куда дальше копать!Может правый вент снять почистить,щетки посмотреть?С утра поменяю коричневый датчик(купил по номеру в нормальном магазине)

[Power]

Похоже они долго молотили без передышки, у предыдущего(-их) владельцев. Щетки стерлись.

[Тима]

Значит вся проблема в щетках!Оба снять и щетки поменять и все будет норм?Не подскажете свои родные щетки бывают или подгонять от других?
