Электрические схемы Шаран

Сообщение **Cateika** » 26 июл 2018, 00:59

Climatronic_ААА_До08.97.pdf: Climatronic
● 2,8 л - Motronic/128 кВт, двигатель AAA
с сентября 1995 года; (1.86 МБ) 836 скачиваний

Вент.рад.2 скор._ААА_До08.97.pdf: Вентиляторы радиатора, 2 скорости, с режимом работы после выкл. двигателя
с июня 1995 года; (457.9 КБ) 677 скачиваний

Сообщение **ursul** » 10 авг 2018, 22:31

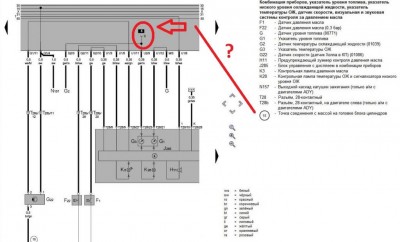

можно расшифровку попросить? что такое 5 и 3 и где соединение датчика с линией указателя?

5 и 3 - это внутри Блока электрики. В твоём случае это хрень в блоке реле. Соединение с массой на головке блока, и есть соединение с массой болтом на головке блока. Коричневый провод прикрученый гайкой к шпильке головки блока цилиндров.

Сообщение **ursul** » 11 авг 2018, 00:55

11piligrim11, к чему подоединен 5?
А то у меня опорное напряжение на дтож скачет от 11 до 13.6 вольт по линии приборки.
По линии ебу стоит как вкопанное 5в

Сообщение **Cateika** » 11 авг 2018, 04:52

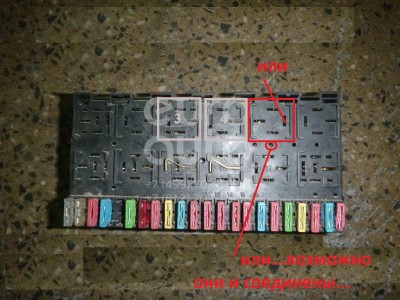

5 = место под реле на блоке.
3 = номер контакта в этом месте. (возможно и под местом 5, там есть дырка с номером 3...)
... контакт 3 внутри блока электрически соединён с контактами (G2/3 и U2/9) на обратной стороне блока ...

Сообщение **Atrusha** » 22 сен 2018, 00:33

Интересно, достал он свой блок или нет...

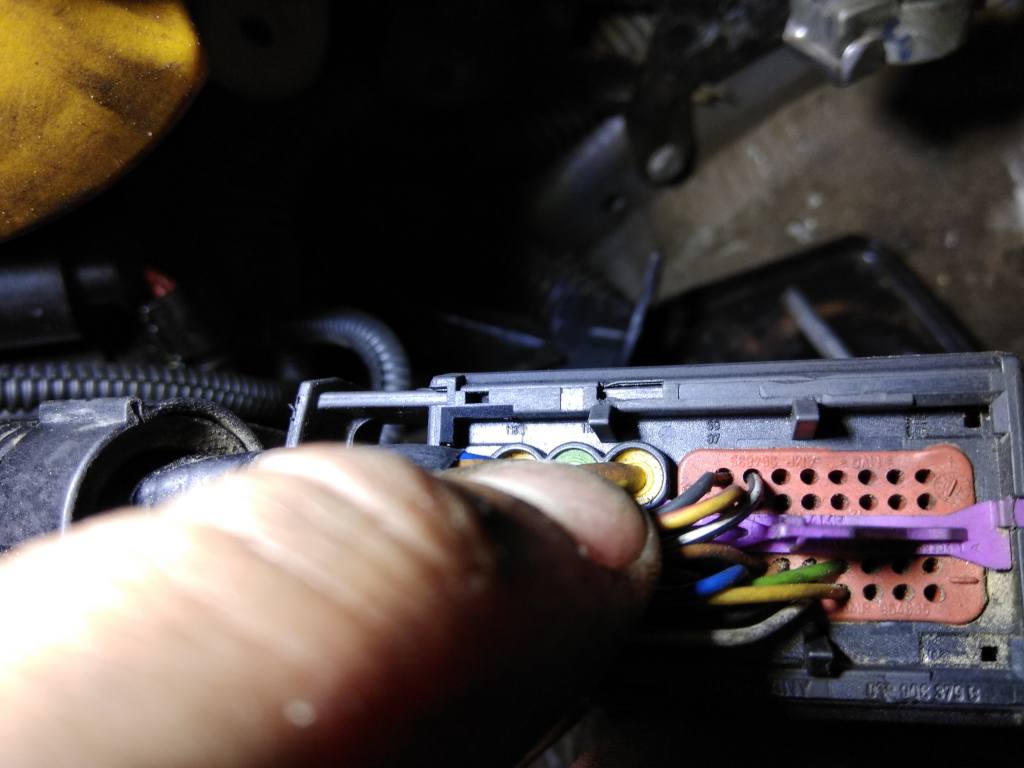

Вадим, может дашь распиновку нижнего (вроде 121контактного) разъема эбуд asz. А конкретно интересует 88 чнрно-белый пин

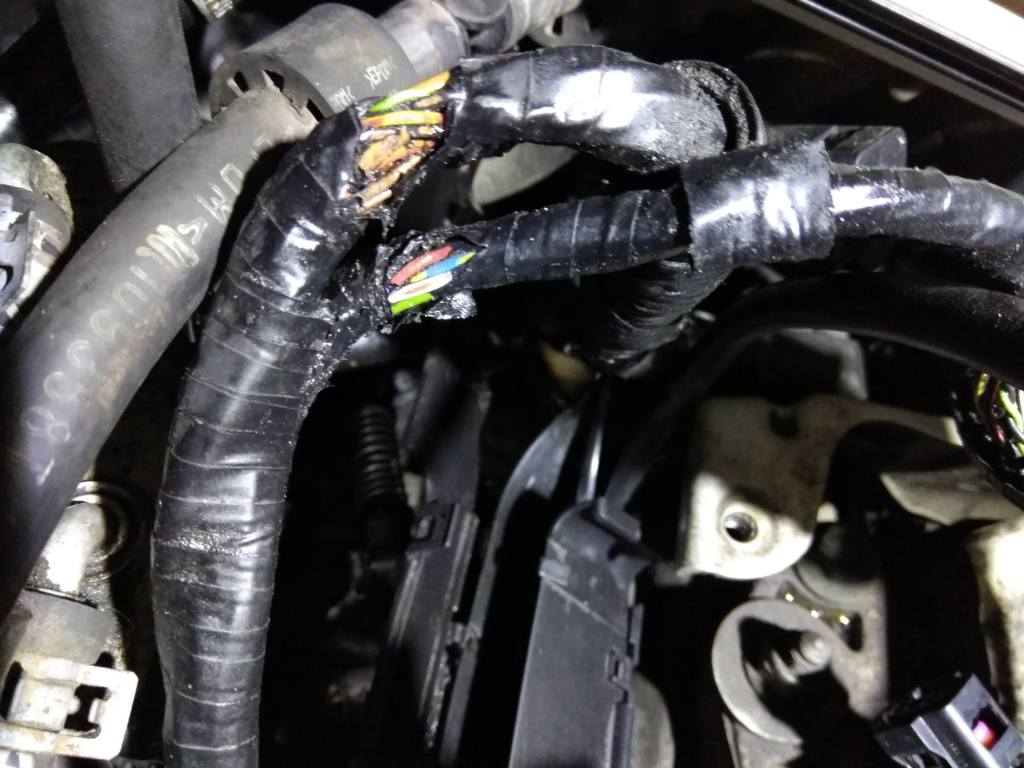

: Какойто мудила так уложил толстый плюсовой провод, что он перетер два соседних жгута, а чорно-белый провод насквозь

Сообщение **Cateika** » 22 сен 2018, 07:16

Atrusha: интересует 88 черно-белый пин

Женя, думаю уже по схеме разобрался...

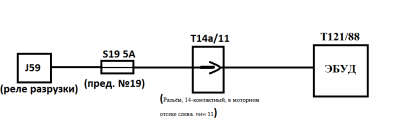

Этот провод идет таким образом...

Сообщение **Atrusha** » 22 сен 2018, 16:04

А я вот конкретно в этой ситуации не разобрался

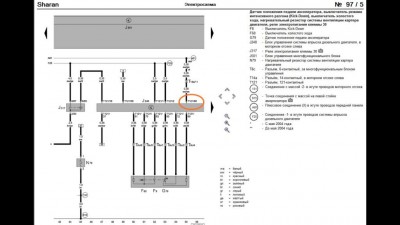

: где искать А61?

Но это ладно. А есть ли у шарана это реле и что оно разгружает?

В легенде же написано: "плюсовое соединение в жгуте проводов передней панели" там и искать по проводу. Только зачем оно тебе? Там будет спайка проводов. По опыту, в этих спайках всегда все в порядке.

Сообщение **Atrusha** » 22 сен 2018, 23:31

Соединение само мне не нужно. Мне нужен был конечный пункт, т. Е. за что отвечает перебитый провод. И я хотел узнать, каким макаром Вадим выстроил цепь и вышел на реле разгрузки.
По прежнему актуально:

Atrusha: есть ли у шарана это реле и что оно разгружает?
