Турбонаддув, или проблемы турбины и их решение

[11piligrim11]

2) по моей логике если порвана мембрана актуатора или плохой (или отсутствует) вакуум, передува быть не может?

Именно в этом случае будет передув. В спокойном положении геометрии, турбина в режиме максимального наддува. По команде 75 клапана наддув уменьшается.

Отправлено спустя 31 секунду:
Первая страница темы.

[Atrusha]

Первая страница... Читал я все (кстати инфа прям козырная, молодец!)

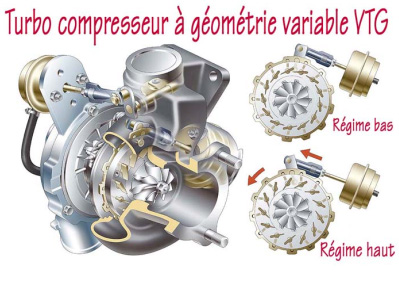

Шток вниз - максимальный наддув Шток вверх - минимальный, так? - foto_006.jpg (79.63 КБ) 716 просмотров

Машина заглушена - шток вверху (от пружины)
Заводишь, опускается вниз вакуумом (это 100%, на днях смотрел)
Где спокойный режим?

Отправлено спустя 46 секунд:
Я пока не спорю, я ищу истину

Отправлено спустя 51 минуту 5 секунд:
А нет, уже спорю
https://mikrob.ru/viewtopic.php?t=11251 ... р#p1710530

[11piligrim11]

Да, только наоборот. Когда щели становятся уже, скорость прошодящих газиков увеличивается, турбина раскручивается сильнее. Принцып работы на этом и основан. Она вакуумом открывается сразу. Наддув меньше. Когда ты давишь тапку, клапан 75 стравливает вакуум в космос, геометрия закрывается, турбина раскручивается сильнее. Чем больше скорость, тем меньше 75й клапан стравливает вакуум и геометрия начинает открываться.

[Atrusha]

Да, только наоборот. Когда щели становятся уже, скорость прошодящих газиков увеличивается, турбина раскручивается сильнее.

С этим согласен

Она вакуумом открывается сразу. Наддув меньше.

Вакуумом геометрия закрывается. Посмотри на свой же чертеж: на холостых шток внизу геометрия закрыта, наддув максимален. Это сделано для того, чтобы повысить мощность с низов. При закрытой геометрии машина едет быстро, но не долго (кто-то писал)

Когда ты давишь тапку, клапан 75 стравливает вакуум в космос, геометрия закрывается. Чем больше скорость, тем меньше 75й клапан стравливает вакуум и геометрия начинает открываться.

Про скорость пока не понял

Кто нас рассудит (только те, кто точно знают)?

[11piligrim11]

Женя, смотри одинаковое количество газа выходит через разную ширину исходящего отверстия. В каком случае, скорость самого газа на выходе будет больше? Правильно, там где отверстие меньше. Следовательно, чтоб увеличить скорость потока газа и соответственно силу воздействия на крыльчатку, отверстия нужно сделать меньше.
На нижней фото отверстия максимум открыты. Наддув минимален. Как только ты надавишь тапку, клапан сбросить вакуум, калитки прикроются, отверстия станут уже, скорость прохождения газа станет выше, турбина станет в положение максимального наддува.

[mazuric]

Если актуатор внизу,при заводе авто,например,шток опускается вниз,при этом лопатки в положении как на нижнем фото Это 100 пудов.Иначе как бы я просовывал трубочку через щель между крыльчаткой и лопатками?Когда шток вверху тррубку не всунуть,лопатки как на верхнем фото.Это фото наоборот.
Наверное фигню сморозил,но кажется именно так))

[Atrusha]

Я вам не могу пока сказать точно где когда лопатки, но вот как ходит шток

, чтоб увеличить скорость потока газа и соответственно силу воздействия на крыльчатку, отверстия нужно сделать меньше.

Валер,я понимаю, что при закрытых скорость вращения больше, и я почти со всем согласен, кроме одного: увеличить воздействие на крыльчатку можно закрытием геометрии или увеличением количества выхлопа! Жмешь на газ, выхлопа больше, а лопатки открываются, чтобы не убить турбину, но выхлопа больше! И турбина крутится быстрее

Отправлено спустя 10 минут 59 секунд:
mazuric, ничего не путаете? Из ваших слов на картинке неверно

[Power]

выхлопа больше! И турбина крутится быстрее

Нагрузка на насосное колесо турбины не учитывается что ли?

[mazuric]

Фиг знает,я турбину не разбирал.Знаю точно,что при поднятом штоке я никак не мог запихнуть трубочку в щель к лопатками.Шток опускается,трубка входит,брызгал шприцом всякую гадость,чтоб лопатки откисли.
http://vwts.ru/forum/index.php?showtopic=164257
По ссылке актуатор сверху

[Atrusha]

выхлопа больше! И турбина крутится быстрее

Нагрузка на насосное колесо турбины не учитывается что ли?

не понял вопрос
