Дополнительный подогреватель

Сообщение **dan0107** » 20 июн 2018, 13:59

11piligrim11: Только зная схему

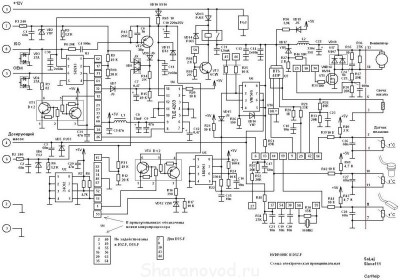

Схему нашел. Прикладываю.

11piligrim11: умея паять

Вроде умею.

dan0107: Подскажите номера пинов (массы датчиков) в колодке на мозги догревателя.

Та колодка, которая на 14 пинов.

Сообщение **Vavanych** » 20 июн 2018, 15:21

Денис, всё верно схема наша. Я удлинял провода и удлинял их 8 шт. Можно и 7 сделать, но я решил на свечку оставить 2 провода причем сечением 2.5мм2, на датчики ставил провода 0.75мм2. всё работает уже 5 лет))))

Сообщение **dan0107** » 20 июн 2018, 15:24

Vavanych: Денис, всё верно схема наша.

Володя, привет. Да, я тоже купил провода с таким же сечением. Володя, какие пины соединяем?

Сообщение **mazuric** » 20 июн 2018, 22:15

dan0107: Собираюсь перенести мозги догревателя под вод. сидушку.

А для каких целей?Чтоб грязь-вода не летела?Я когда свой разбирал,чтоб свечу поменять,там внутри все как новое.

mazuric, Твой и их несколько отличается. Твоему реально пофиг. А вот у ихнего основная проблема, что мозги от него же и перегреваются. Плюс, водичка с солью... Каюк им приходит на счёт раз.

Сообщение **Cateika** » 21 июн 2018, 05:17

dan0107: какие пины соединяем?

На массе: 1, 3, 7, 11.
минусовые выводы всех датчиков на котле соединить с минусовым свечи, а от свечи 2.5 --> на колодку мозгов.

Сообщение **FAGUNDOS72** » 15 июл 2018, 06:23

Всем доброго утра... занимался с проводкой предпусковика... приехали с Алии вилочки - отмычки для разбора пинов и т.д...

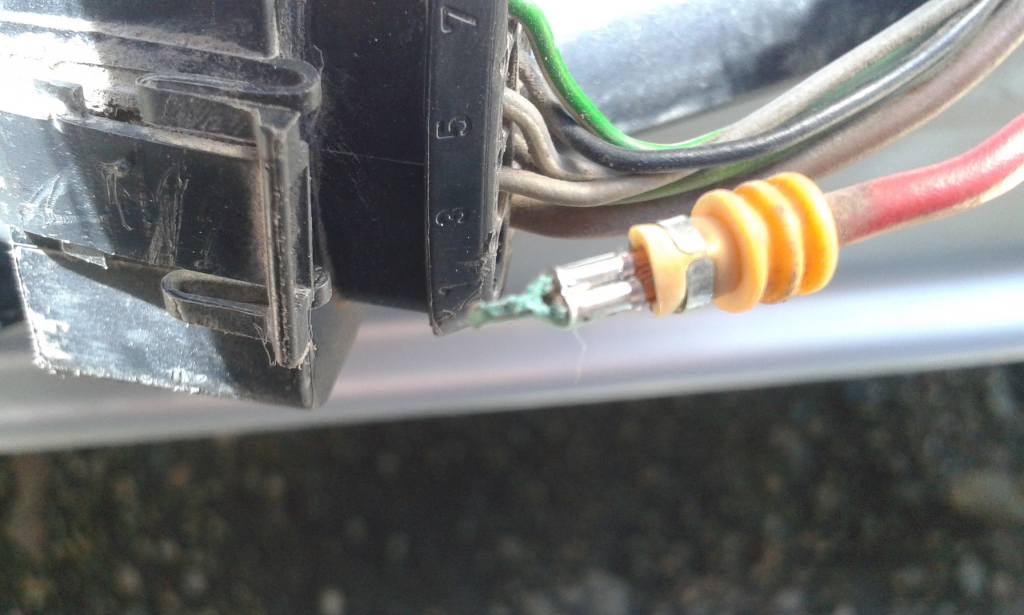

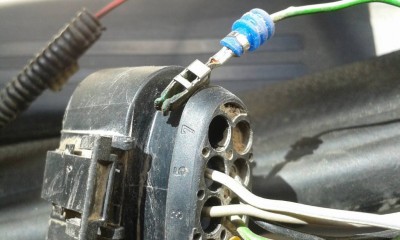

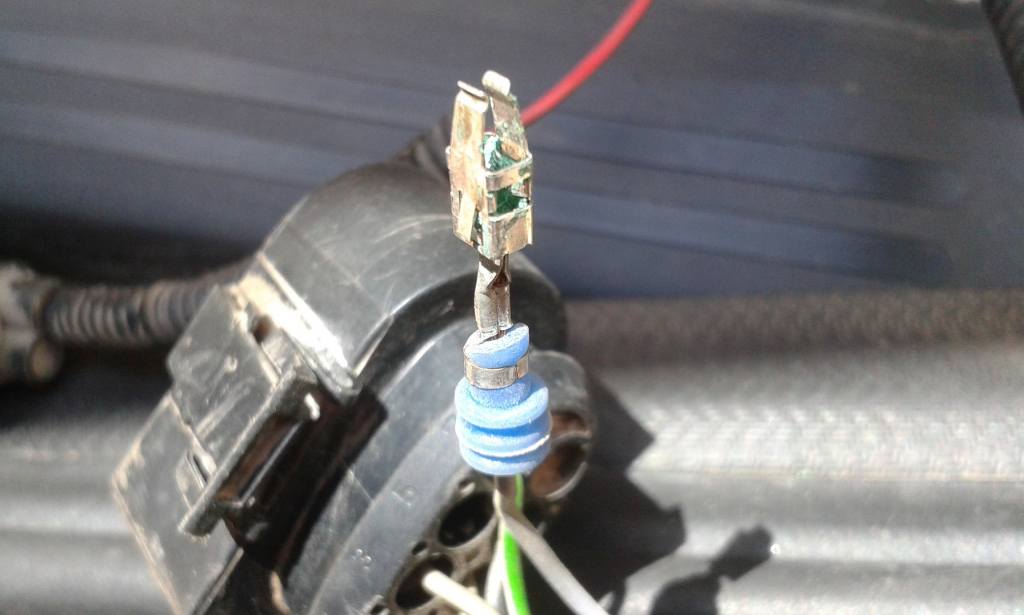

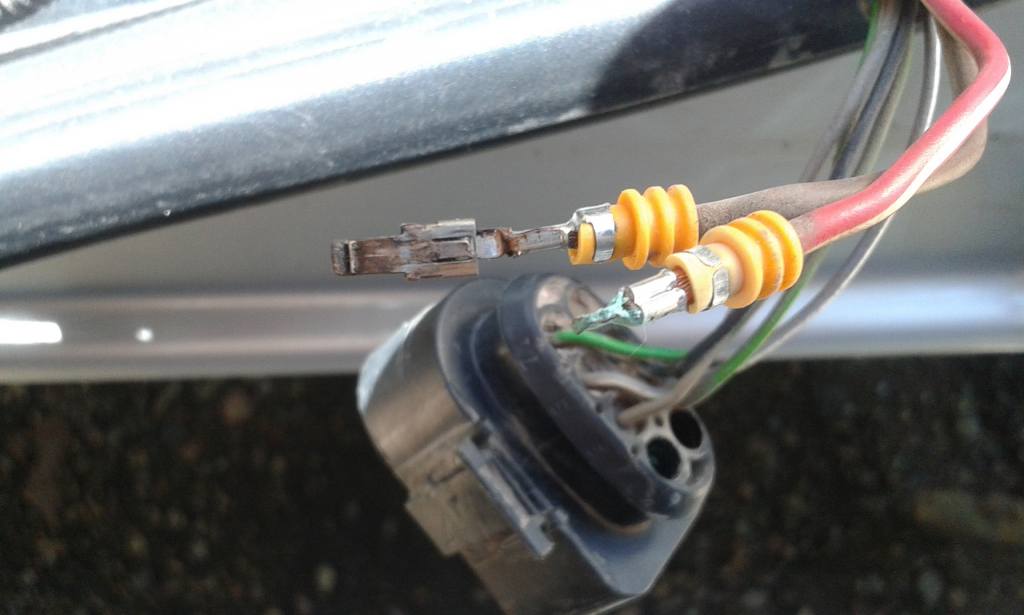

разобрал колодку папу и маму... от мамы ужаснулся... в красном проводе с пином - полная пи..ешность

... по ходу, он сломанный и порос окислением в виде пасты ГОИ

...
остальные тоже далеко не ушли от этого окисления... все почистил, поджал, собрал... вот только красный провод остался пока без пина... посмотрел в магазинах - нет такого исполнения,
преобладание простых "отечественных", но они совсем другого исполнения... придется к электрику в сервис съездить, я у него видел много всякой проводки с пинами, может найдется такой как у мну...
ну или в панику не ударятся, на хорошую качественную скрутку с термоусадкой "забубенить" или как?.. что по советуете - ребзя!..

А что тут советовать? Менять пины. Однозначно.

Сообщение **FAGUNDOS72** » 21 июл 2018, 13:48

Вот нашел у китайцев разъем 8ми местный...
по ходу, обновление сделаю в этом месте... надо выписывать... https://ru.aliexpress.com/item/2-8-1j09 ... 3c00gTms4d

Так а зачем разьем менять полностью? Пластмаске ничего не будет. Закажи самих пинов килограмм за пять копеек. Потом ещё пригодятся.
