Дополнительный подогреватель

[Cateika]

Благодаря одноклубню kutyr( )... Сбылась давняя мечта идиота...
Наконец то, имеется в распоряжении штатные часы для автономного подогревателя (т.е. с 4-мя кнопками).
С D4WS/D5WS/... и прочими, "подбитыми" для автономной работы - установка и подключение несложное... Но при подключении такого девайса к D3WZ есть нюансы. Нужно, чтобы включение сигнала с часов обеспечивало условия запуска котла (т.е. присутствие "плюсов" на пинах: 1,6,7...), а также, необходимо обеспечить циркуляцию ОЖ (т.е. включение Доп.Насоса ОЖ...)
Всё это многим известно, т.ч. повторятся не буду.

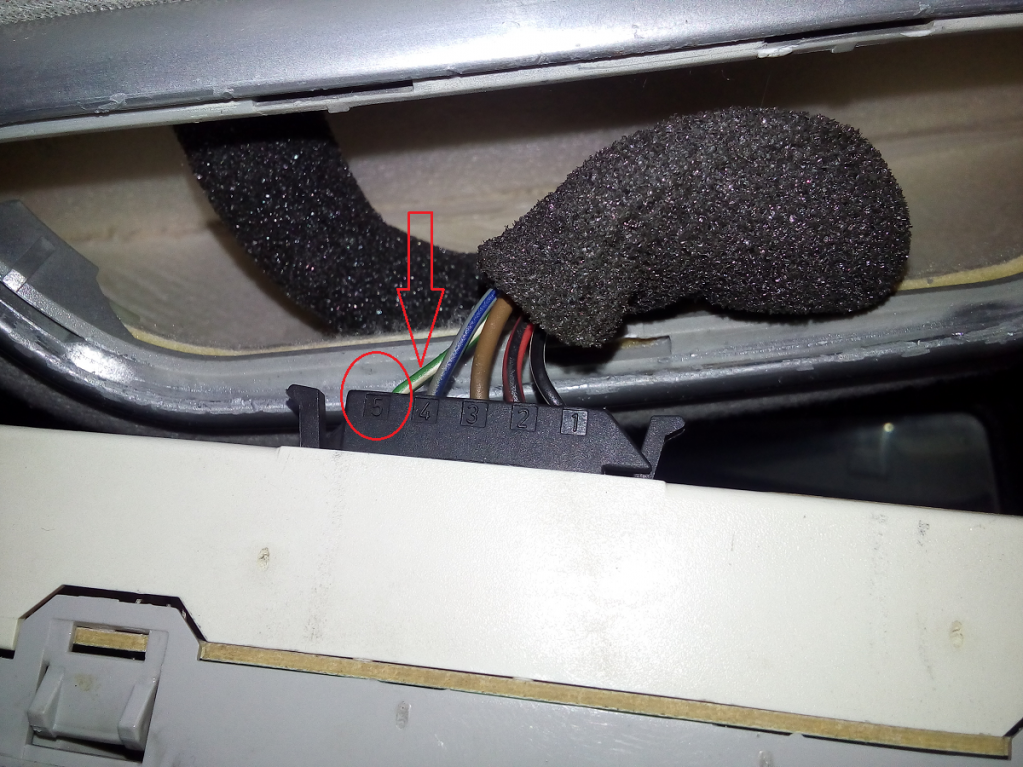

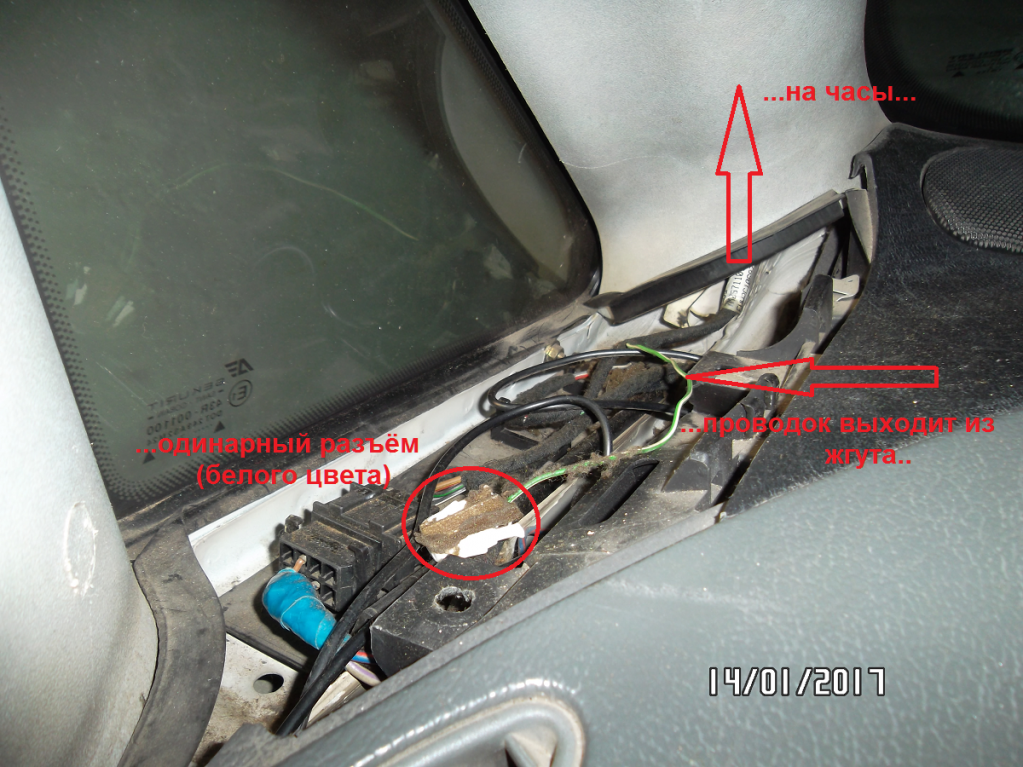

Проводка: у мну она присутствует. В жгуте проводов для часов имеется провод контакта "S" (5-й пин на часах, цвет=зелёный-белый... в варианте с 2-кнопочными, присутствует, но не задействован...

Естественно, для уверенности, проверил что и как работает...

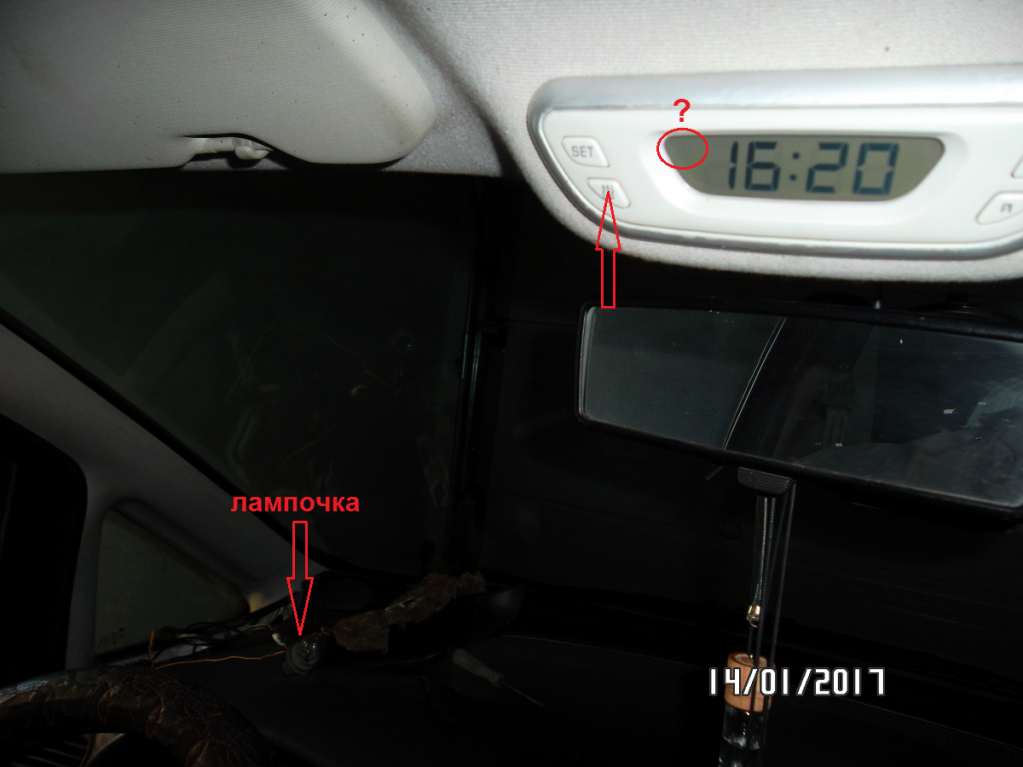

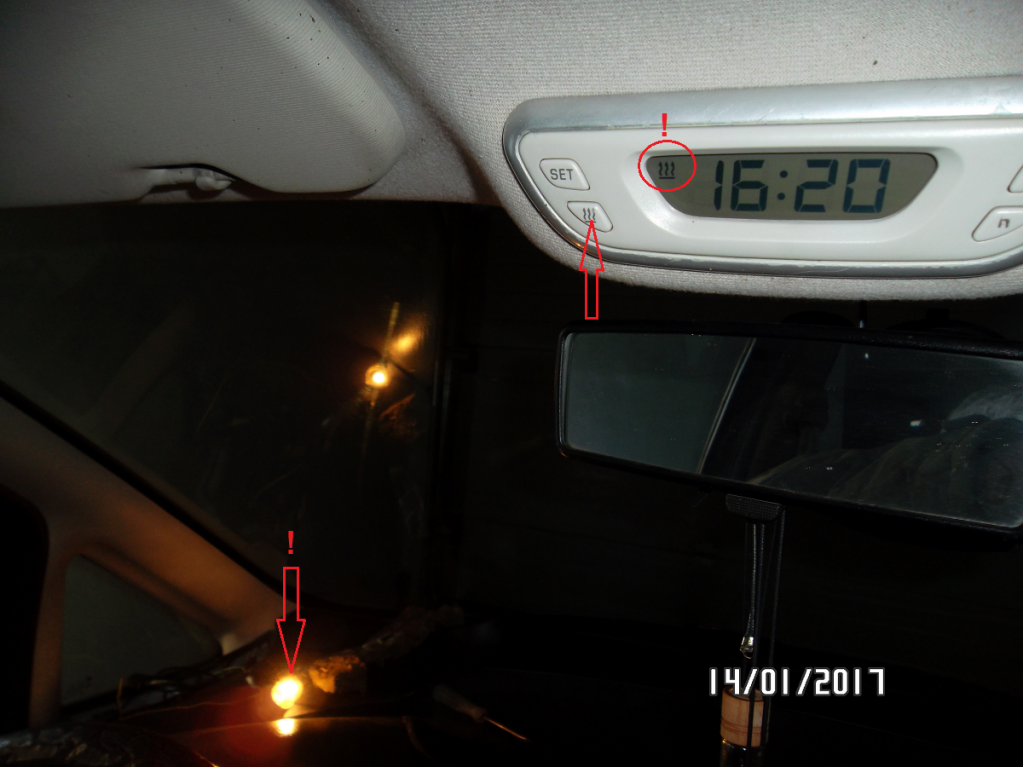

Проверил подачу плюса "в рабочих режимах"... дёшево но сердито = лампочко...

Всё, теперь остаётся протянуть "верёвку", установить реле и т.д., подключить, словом...

Так, небольшая инструкция, по использованию:

Автономка_инструкция по пользованию.docx

(2.75 МБ) 349 скачиваний

	От модератора 11piligrim11
	Добавлено в FAQ

[Petrovevgen]

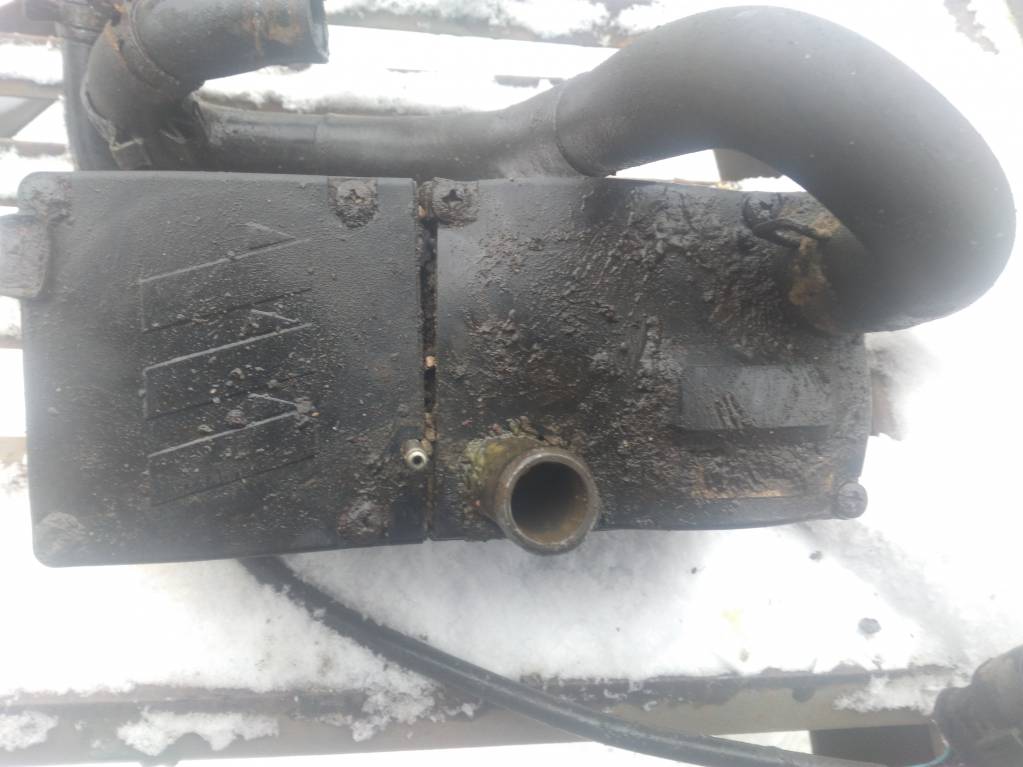

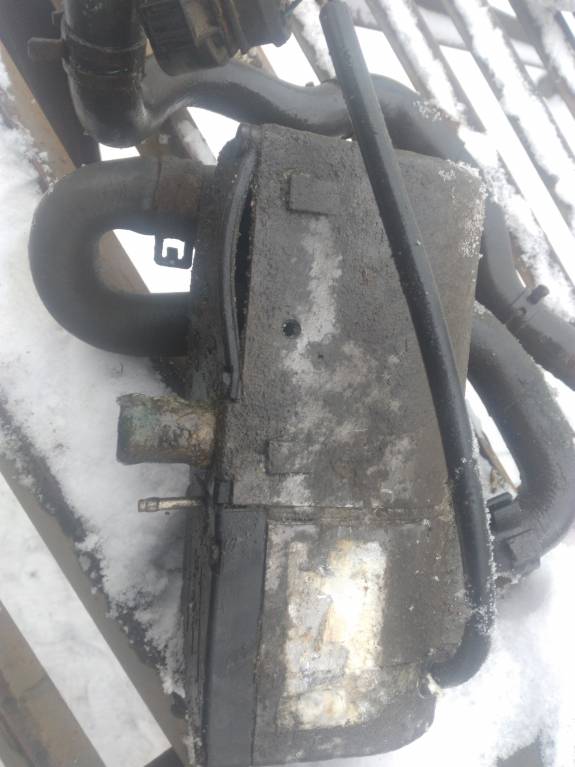

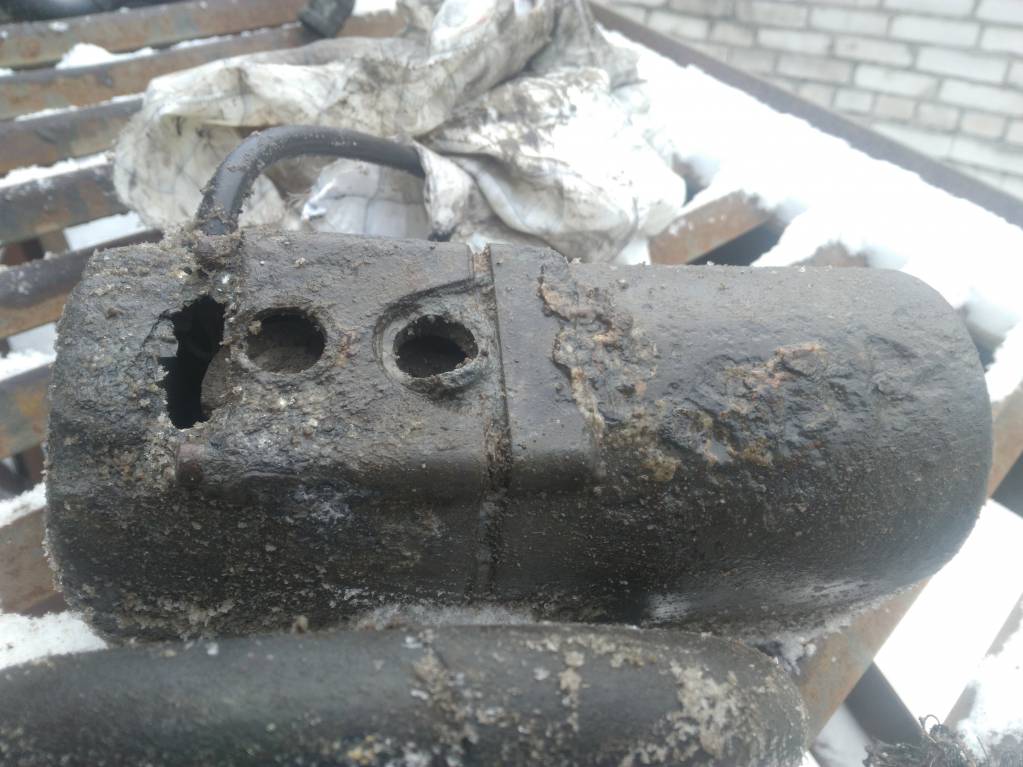

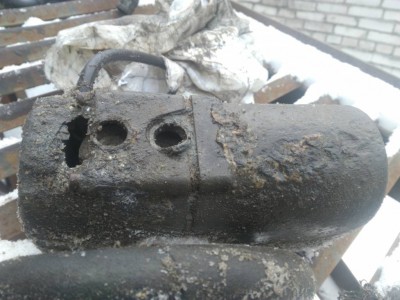

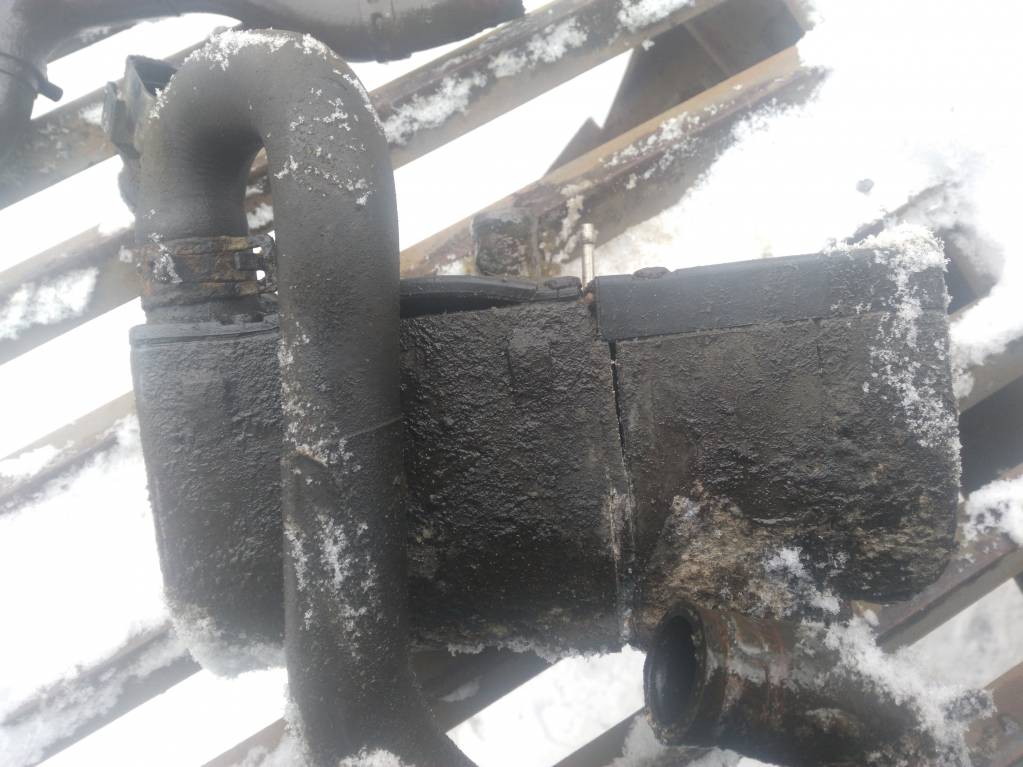

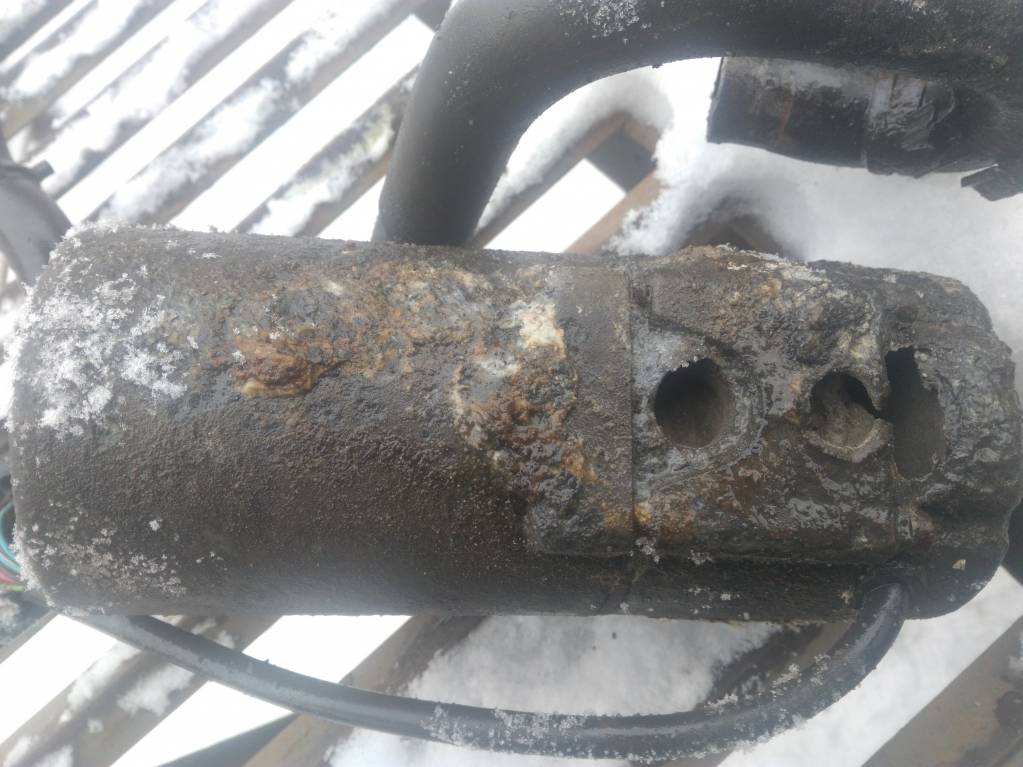

Вот снял я свой, что скажите, в помойку?

[suvani]

Таки да.

[petr]

может потроха пригодятся.в каком они состоянии.

[11piligrim11]

Можно ещё отмыть, а потом уже в помойку. Оставь донором. Возможно в нем что-нибудь рабочее ещё осталось. Свеча например.

[Petrovevgen]

Ааа как нибудь делать не чего будет разберу)

Отправлено спустя 4 минуты 12 секунд:
А сколько интересно будет предпусковой, какой нибудь с установкой стоить, самый дешовый

[11piligrim11]

Petrovevgen, а из каких краев машинка. Что-то в профиле не вижу.

[Petrovevgen]

Питер

[suvani]

Мысли верные, сначала помучаюсь потом в помойку.

[Cateika]

Родной был в аналогичном состоянии, хотя и более лучшем... (из-за внутренней окиси - проблемы с мозгами, даже через компаунд... прогнившая рубашка, ессно, убегает антифриз...) На удивление, состояние внутри было довольно приличное... (вентилятор на 5+, свеча, проводка, датчики = 5+, сопло (горелка) - ей ваще, пофигу всё, она из нержавейки...ради "научного тыка" - пущена под нож, для препарации... ...)
Всё выкидывать наверное не стоит... на запцацки - вполне сгодится.
