Замена на Приборку с БК/МФИ. Купил СП и Приборку.

[Cateika]

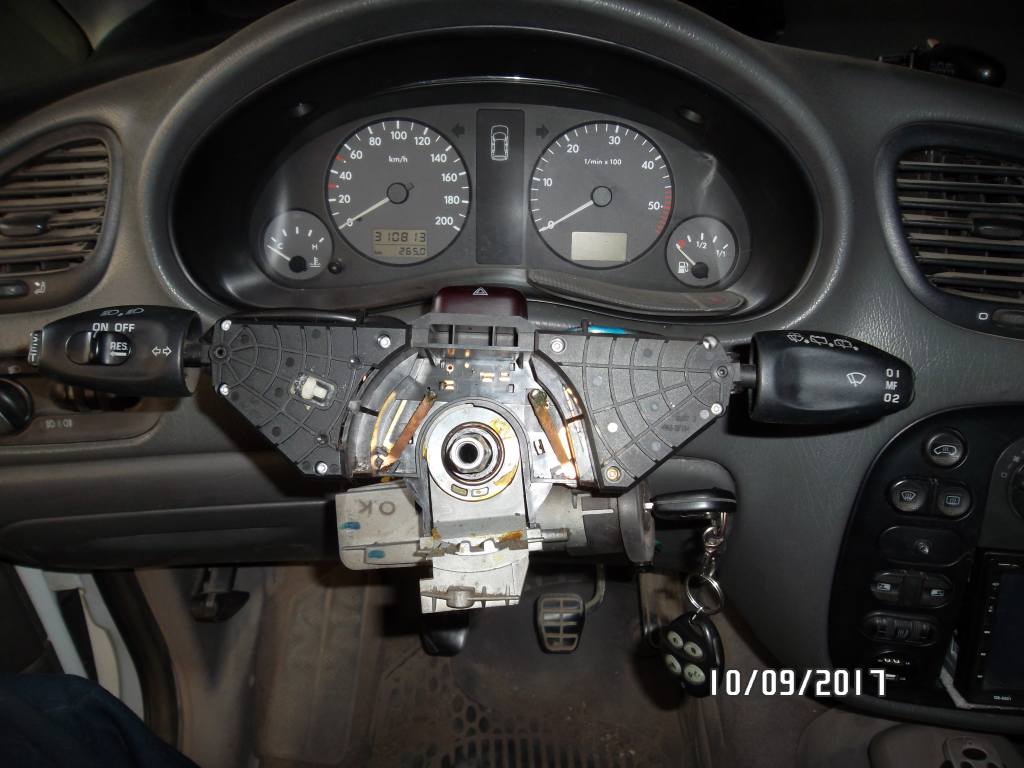

Пошел снимать торпеду для реализации апгрейда приборки...

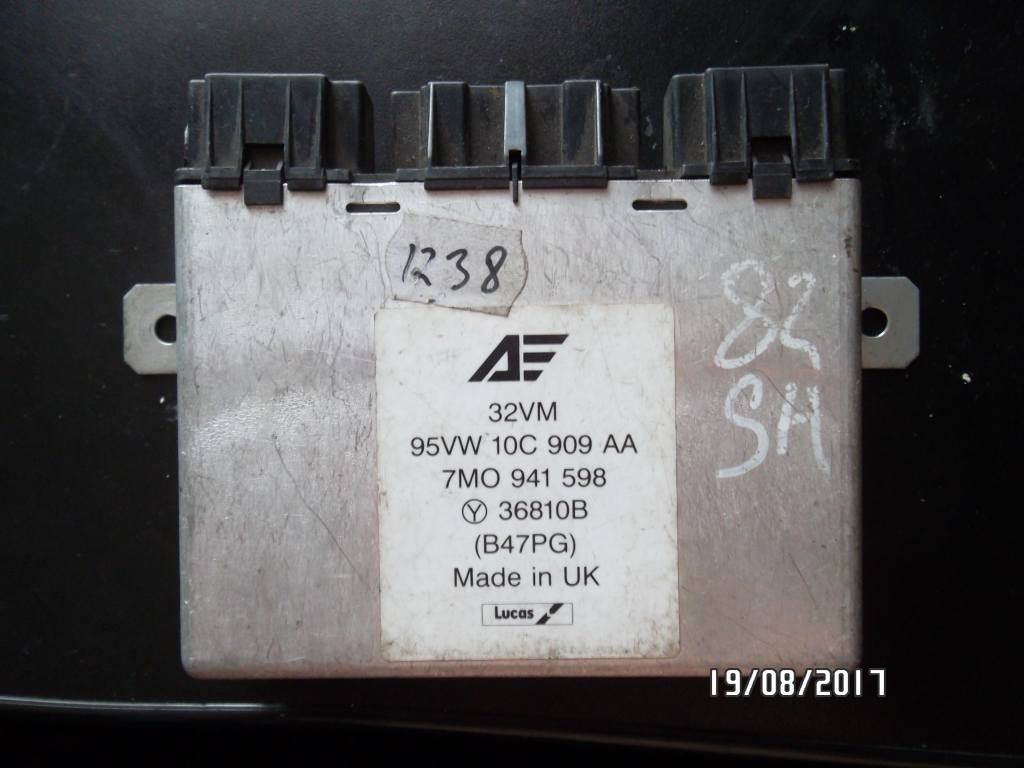

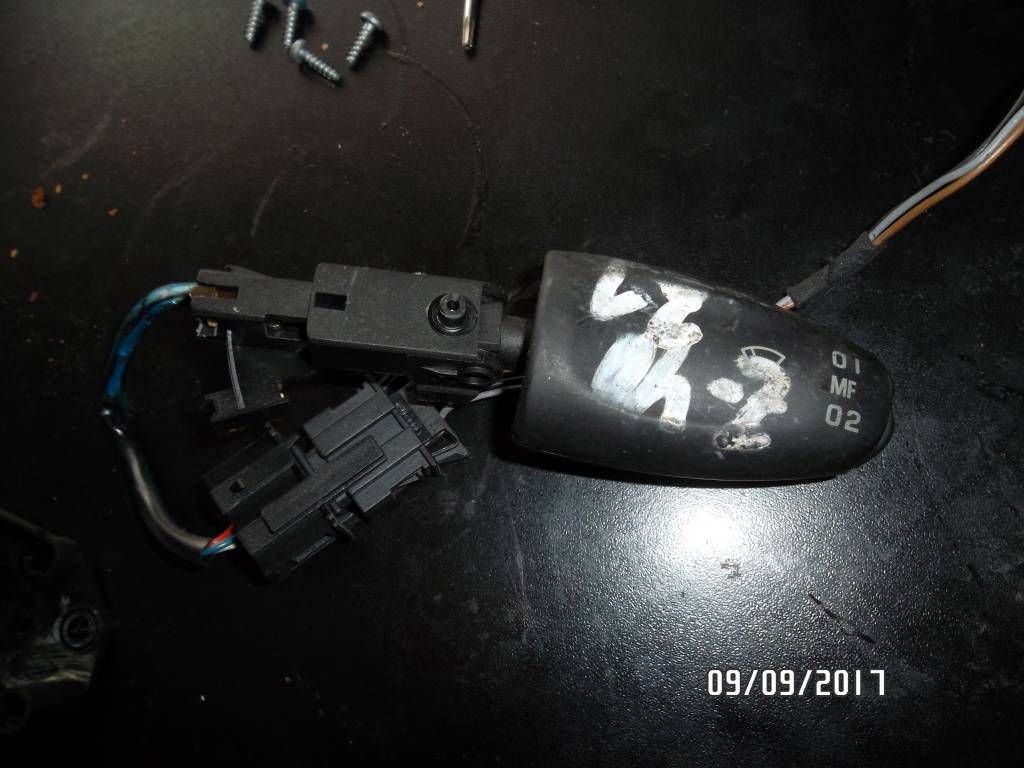

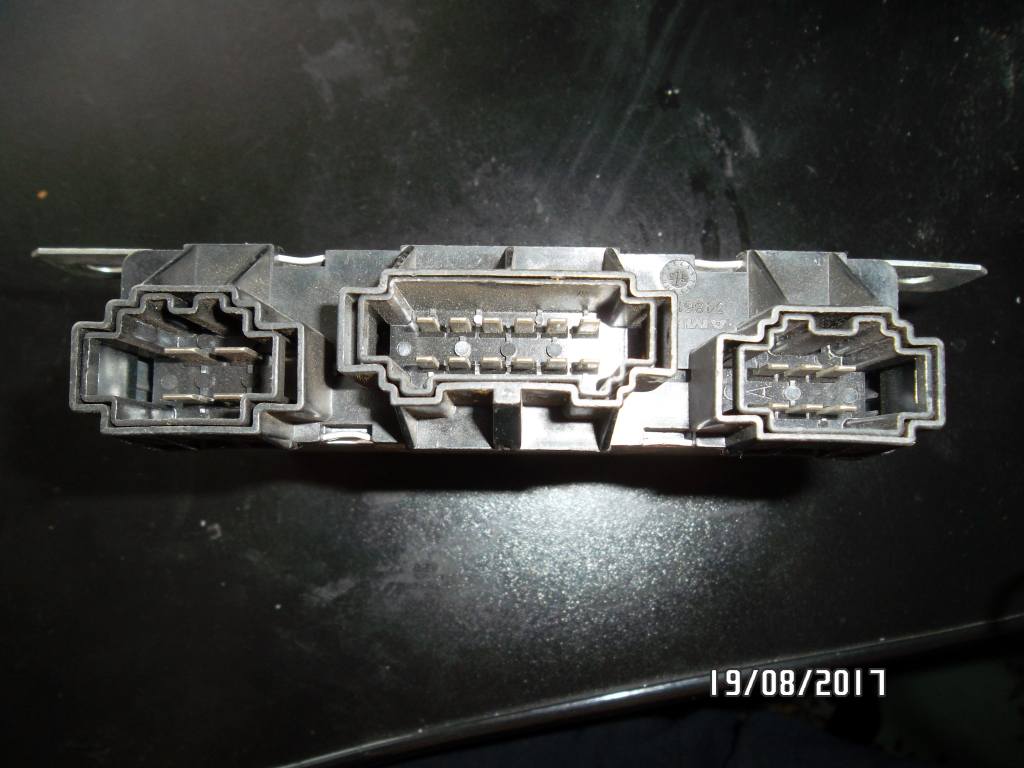

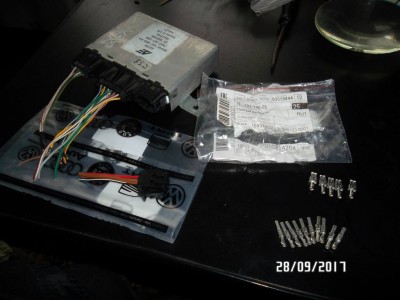

Хотя ещё нету в наличии необходимых датчиков температурных и уровня обмывайки... заказал ещё 19-го афгуста (!!!), до сей поры = нихрена не привезли... искал колодки для блока контроля ламп, одну колодку пришлось заказать, пришлось заказать наконечники (папки, по каталогам Сани-TALON44, за что ему ещё раз ) заказал-получил-поставил ещё и стрекозу с кнопками MFA (опять с автопривоза, там всё чётко - присутствуют нужная колодка) теперь стрекоза = монстр ... а датчиков = всё нет... , совсем наглость потеряли !!!

По ходу, выяснилось, что проводка = самая "экономная", на дверных включалках всего два провода... проложил третий, тяну до колготки 6f...
Вощем, снимаю торпедон:
1. Намного будет удобнее.

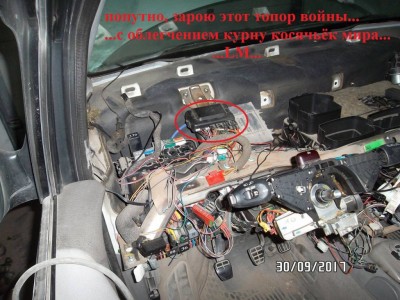

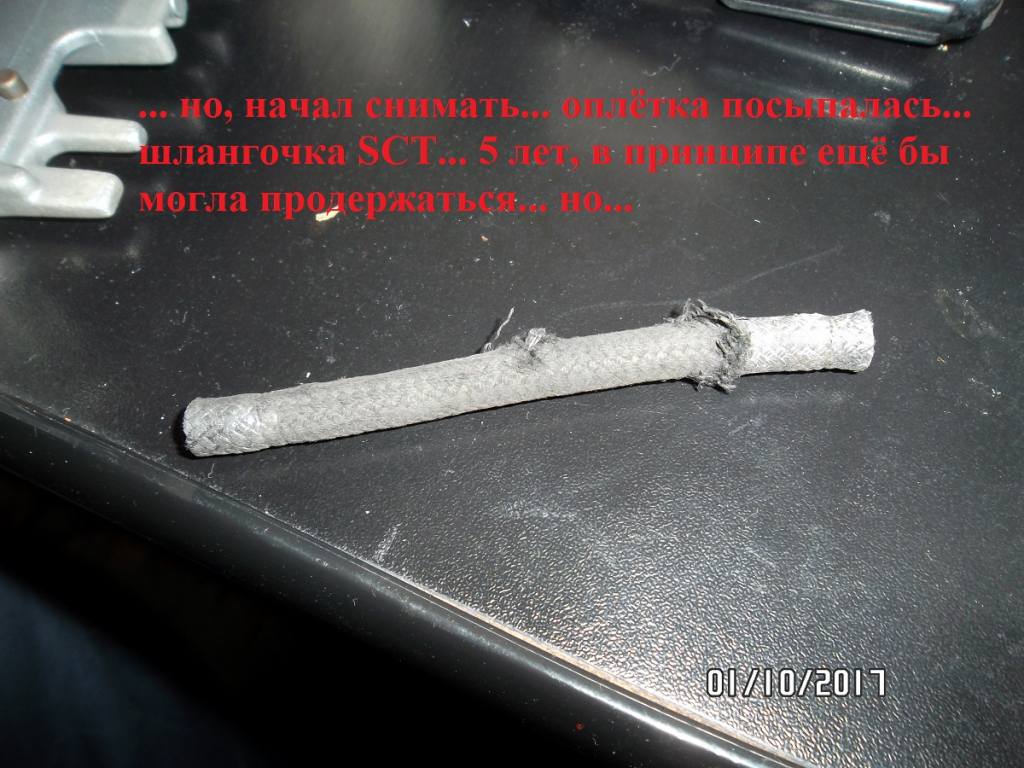

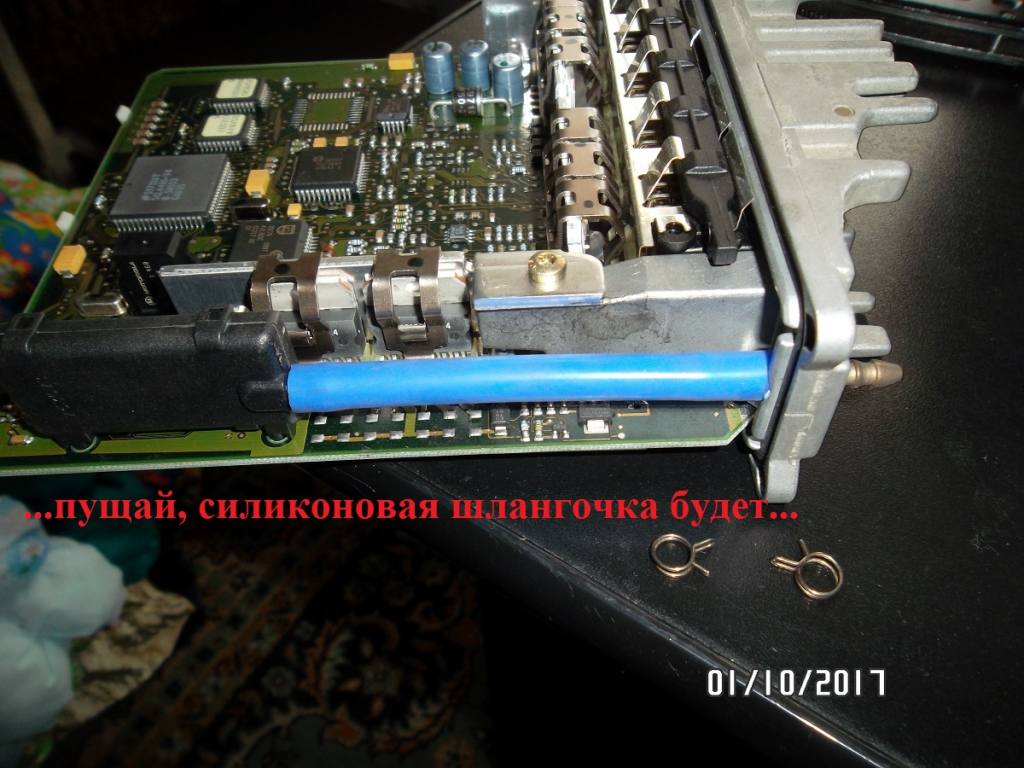

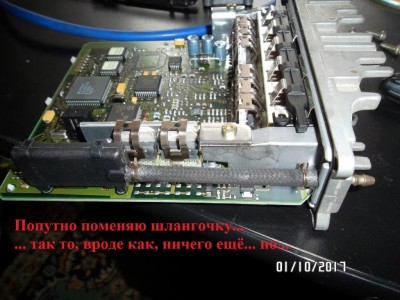

2. С лёгкостью решу попутные задачи... (ликвидация нештатной сиги индейского топора"Тамагавк" и зарыть топор войны, и небольшой попутный апгрейд ЭБУД - замена шлангочки внутри на силиконовую...)
3. Проверить наличие проводки до ЭБУД (может так же оказатся, отсутствие, для данной комплектации, провода для сигнала на MFA для определения расхода топлива...)
4. Делать надо хорошо, плохо - само получится...
5. Моя тачка, что хочу, то и делаю...

[Cateika]

Поматюкаешься - так, тут же всё нормализуется
Таки, датчики пришли.

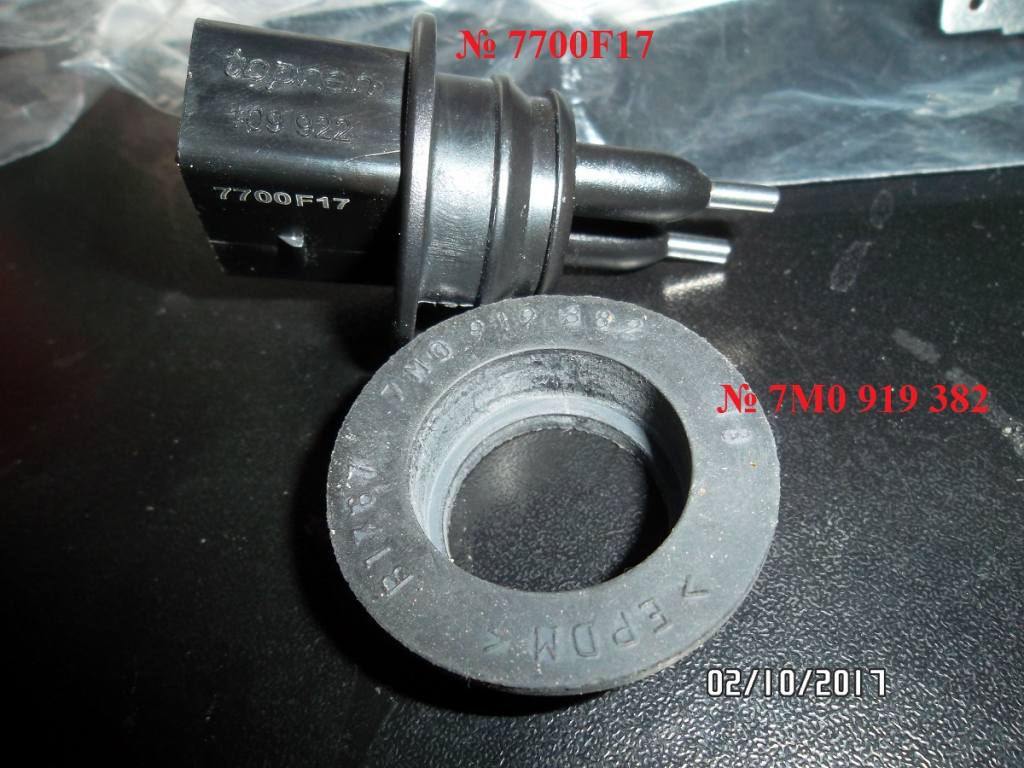

"Замыкалка" на уровень омывайки топран + уплотнение = недорого и особой точности не требуется.

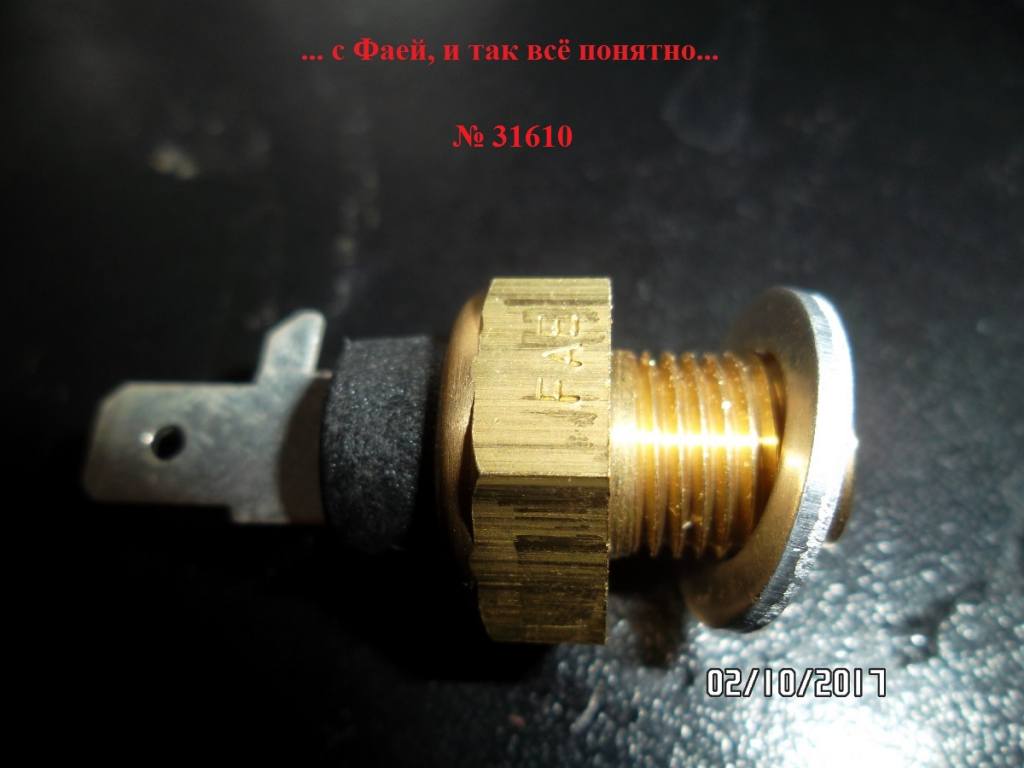

Датчик t⁰ масла… "Фая"(FAE)… ценник непомню…

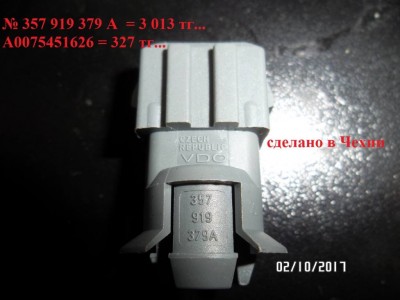

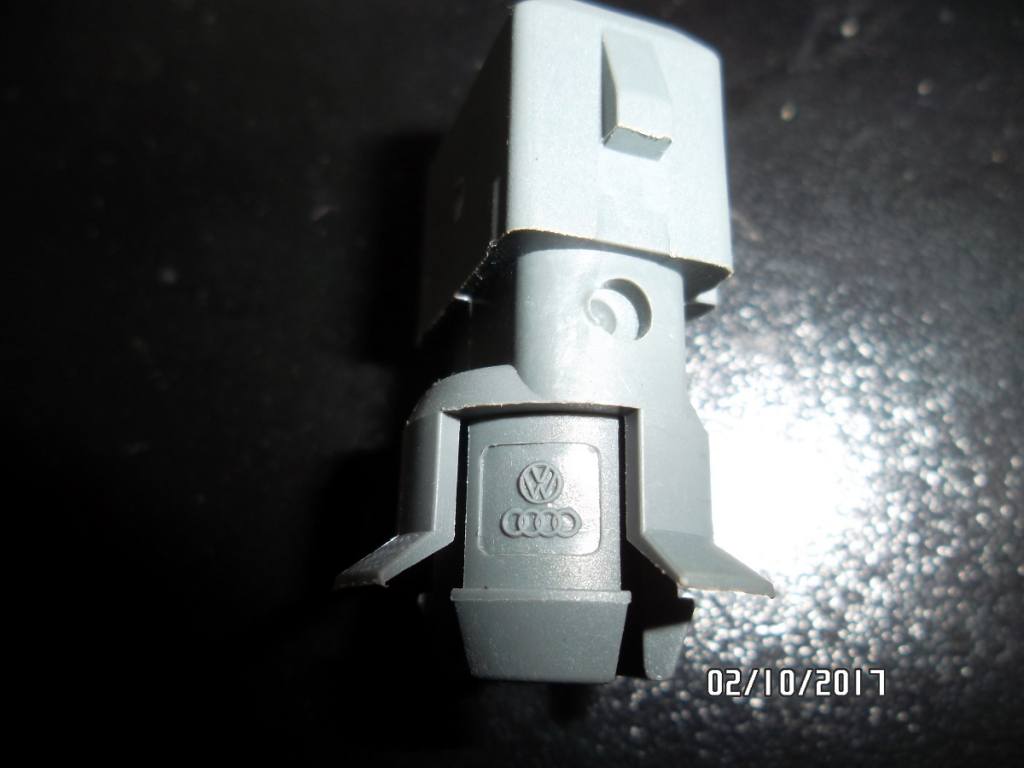

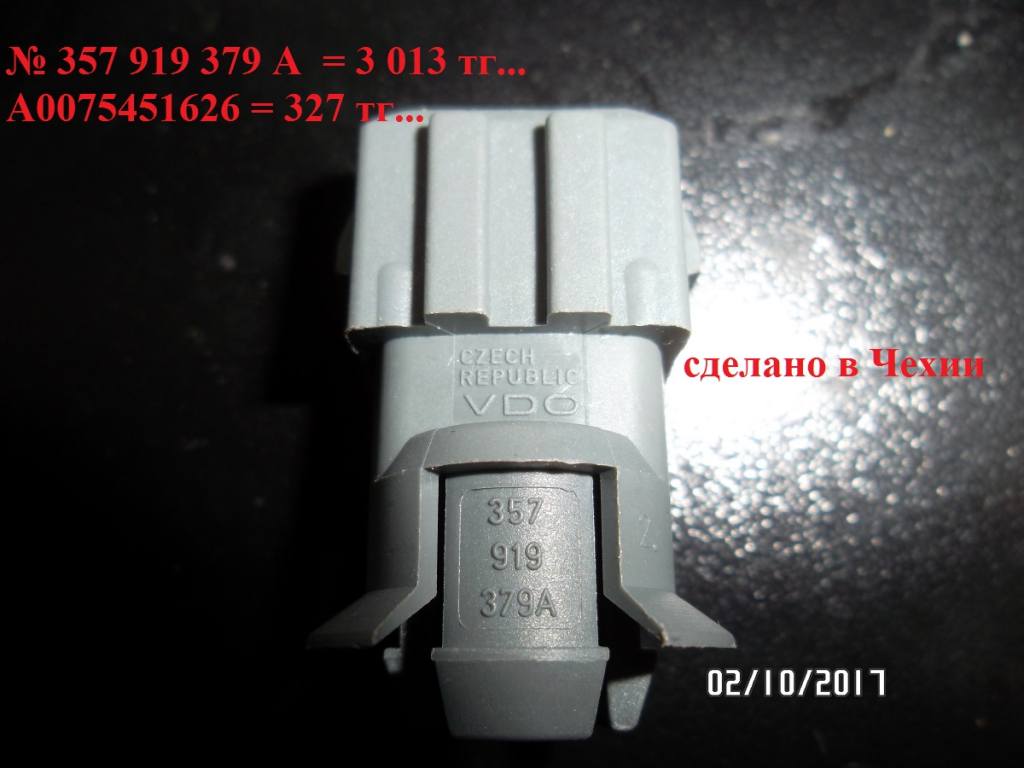

И датчик t⁰ за бортом, по мериновскому номеру (от Сани, ака TALON44)
Фишки отсутствуют, дорога на разборку.

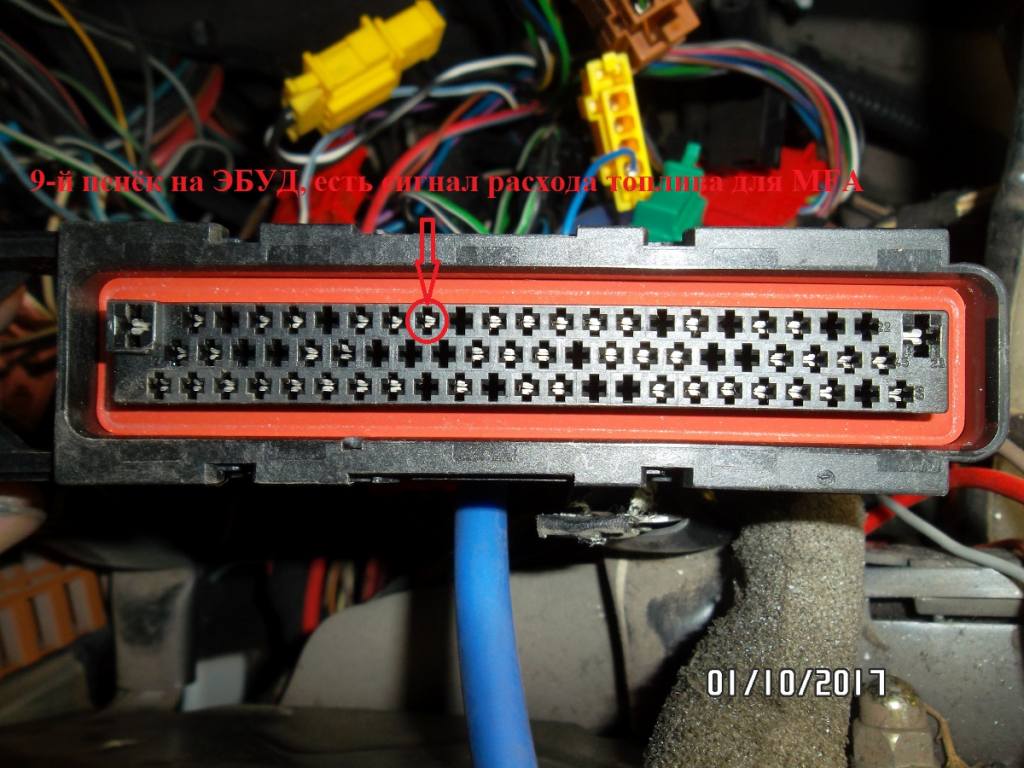

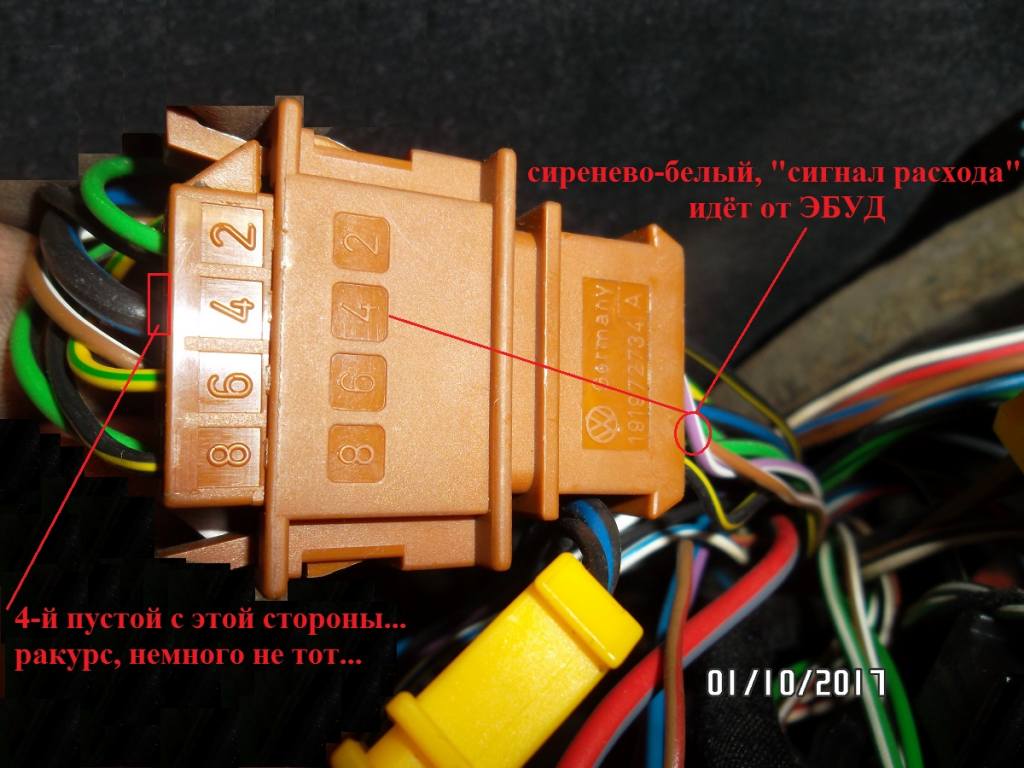

Первым делом подключил кнопки МФУ и сигнал расхода, работает норм. Проводок сигнала расхода присутствует, и идёт от ЭБУД до колодки 8-пиновой (коричневой, из кулька , г/в до 08.1997) От неё и пробросил проводок до приборки.
Не, описывать = куча букафф, а кучу - читать вряд ли кто будет… устанут и добрая половина инфы пролетит "мимо ушей" …
Проще - есть схемы, по ним всё доходчиво и элементарно всё найдётся…
Лучше картинки …

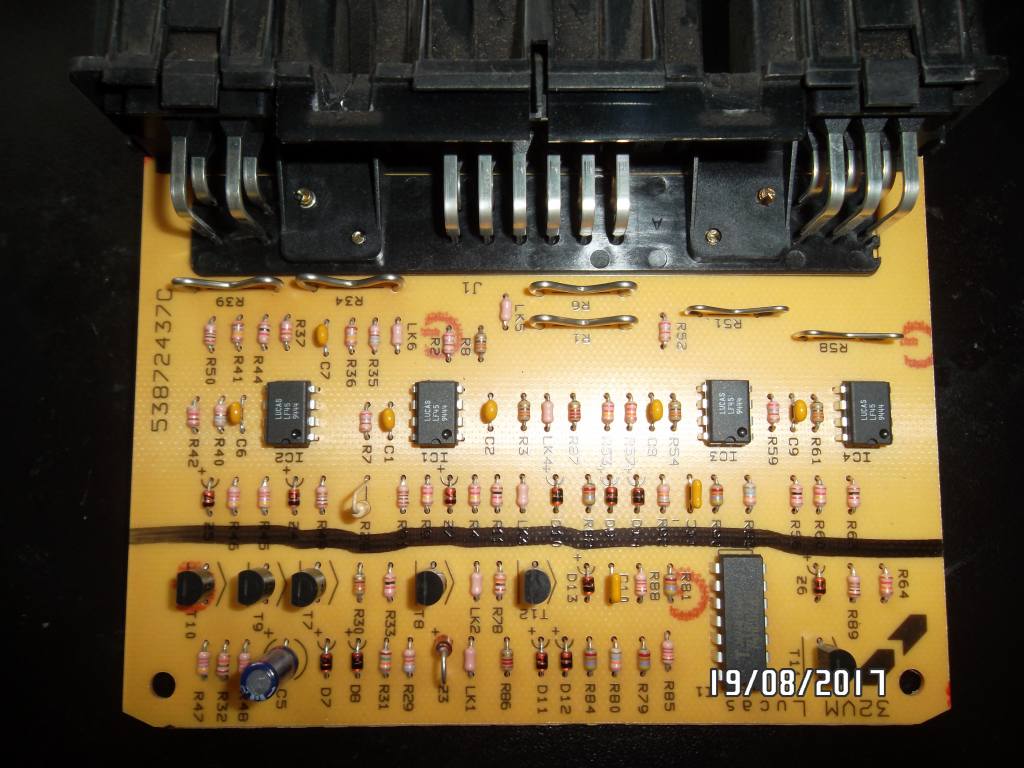

Не тороплюсь, времени на возню немного, а впереди окончательно разобраться с датчиками... потом с дверями... и в оконцовке с системой контроля ламп, с ней, походу придётся изменять немного эл.проводку...

[Cateika]

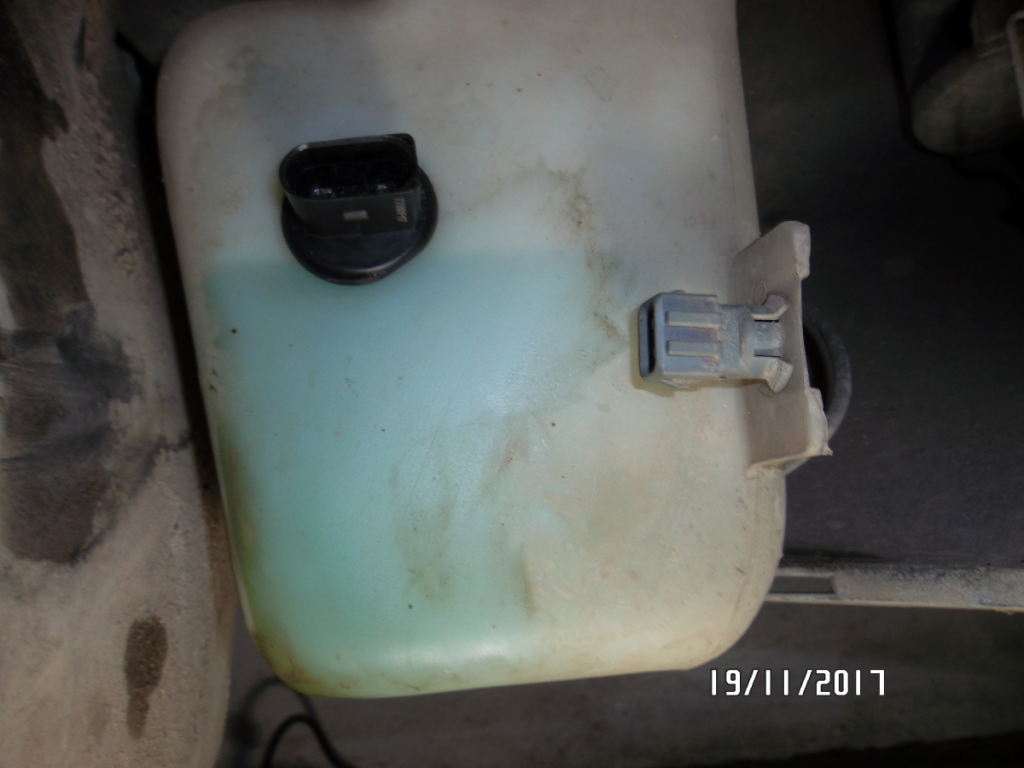

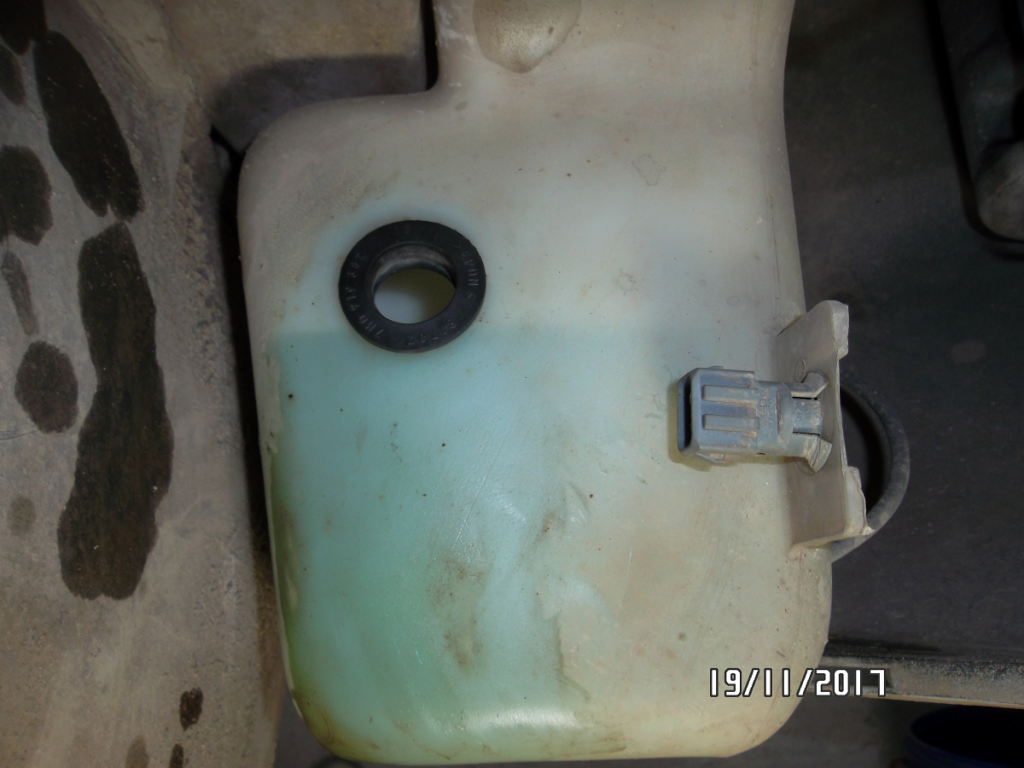

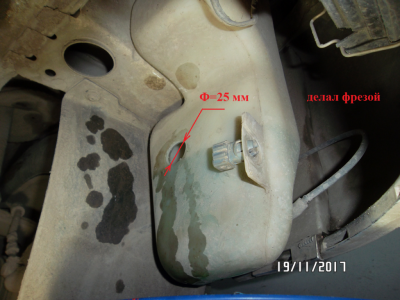

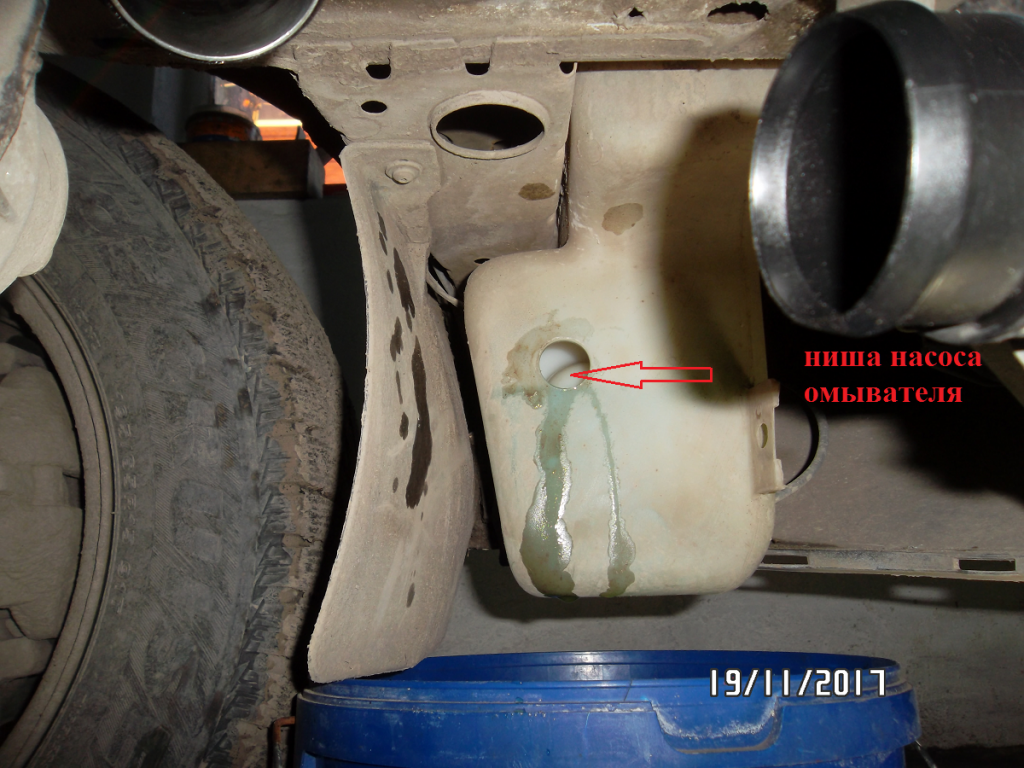

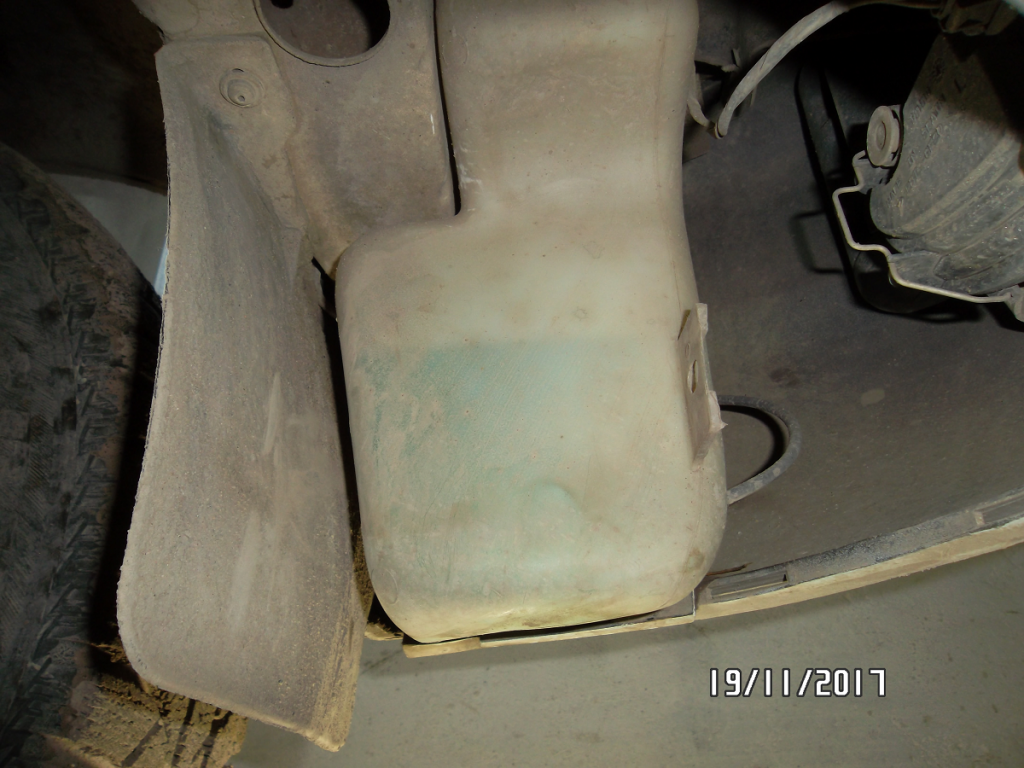

Загасил контрольку низкого уровня омывайки на доске... По заводу, ДУ стоит, несколько ниже и правее...да не критично, на этом уровне "пара стаканов" омывайки ещё есть, но она скоро кончится... всё упиралось в то, как встанет дрель и как не проткнуть выпирающую внутрь нишу под насос омывателя... Датчик t* за бортом поставил в это место на бачке, ранее там стоял муляж точно такого же по внешнему виду девайса, как дат.темп., только 100-пудовая пустышка...

[Roleg]

Отличная работа!!! Cateika друг, наконец то и ты решился! Я тоже все сделан остальсь только крышку багажника подключить к сигналу открываниия, остальной все подключил в полном составе! Совместил проклудку проводки с заменой радиатора отопителя на пассатовский. Спасибо Cateika, miki996, 11piligrim11 и TALON44

Отправлено спустя 3 минуты 42 секунды:
Совпадение, но в своей переделке применял теже датчики тех же производителей! Вот только где брал отдельный блок контроля ламп, а купил по дешовке встроенный в блок предохранителей.

Отправлено спустя 1 минуту 27 секунд:
Датчик температура вставил возле противотуманки левой, место точки под него.

[Cateika]

... где брал отдельный блок контроля ламп ....

Отдельный = для автосов ДО 08.97 г/в... и никак по другому...

Отличная работа

До отличной ещё далековато... С контролькой подушек ещё распедалить нужно...

[Artikk]

Здравствуйте!решил тоже поменять приборка ,подскажите пожалуйста куда с чёрной фишки подсоединять провода на двери(шаран 1996г.1.9tdi)

Отправлено спустя 7 минут 38 секунд:
А если кому не лень, напишите по подробнее куда подсоединять все провода с чёрной фишки.(полное подключение бк).лучше в личку artikk1986@mail.ru.за ранее спасибо.

[Cateika]

напишите по подробнее куда подсоединять все провода с чёрной фишки.

ЧАСТЬ - I
ЧАСТЬ -II
Там всё есть...

[Artikk]

Спасибо.
