Показометр уровня топлива

Сообщение **sayrek4** » 23 мар 2020, 20:24

Проверил всю массу под капотом всё норм. Минус датчика скорости закреплен на двигателе две остальные (черн +10в и сине-белый инфо) видимо идут на приборку. Проверял приборку, на красной колодке (та что надевается на приборку) 1,3-вывод масса, 11-вывод+12в, 21-вывод датчик топлива. На 21 выводе относительно массы 200 ом, в машине пол бака топлива если при этом покачать машину то стрелку тестера тоже немного болтает. Стабилизатор в приборке выдает 10 вольт, на одном выводе моторчика указателя топлива а там их четыре, с каждым поворотом ключа разный потенциал, то 8в то 6в где то, на остальных трех не меняется. Там одна микросхема с 16 ножками управляет обоими датчиками, это топливо и температура. где у него вход пока не нашел, плата многослойная. Поменял главный конденсатор приборки у входа, без изменений, Или все таки масса где то не контачит?

Я тебе написал от 21 пина провод идет на датчик.в бензобак проверь этот провод.у меня он внутри был черный.....Достань насос и проверь дорожки.

Сообщение **sayrek4** » 27 мар 2020, 16:40

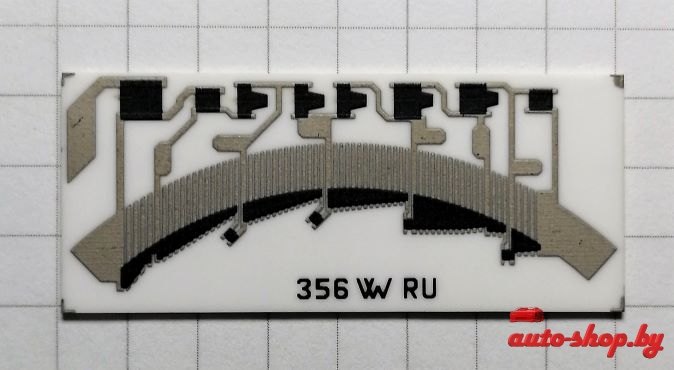

Я этот 21 пин тыщу раз проверял, дорожки тоже целые. Если двигать поплавок то стрелка тестера подключенная к 21 пину относительно массы двигается плавно (50-380 ом). Похоже глюк в приборке.

Проверь минуса приборки.

Отправлено спустя 2 минуты 30 секунд:
Если приборка проходит тест.....Чудес не бывает.

Сообщение **sayrek4** » 02 апр 2020, 10:01

Главное приборка тест проходит. Минуса все есть. Инфопровод от датчика (21) идет на центральный процессор, с него на исполнительную микросхему с 16 ножками которая управляет двумя моторчиками (FUEL) и (TEMP). Микросхемы питаются от стабилизатора 5в тот что на радиаторе. Посадочные места под моторчики и сами штырки зачищал, садятся плотно. Но если постучать пальцем по приборке в районе температуры при вкл зажигании то стрелка температуры скачет. Чудеса.

Отправлено спустя 3 минуты 33 секунды:

Сообщение **Power** » 02 апр 2020, 11:47

sayrek4: 02 апр 2020, 10:05 то стрелка температуры скачет

пины разъема на плате пропаивал?

Сообщение **sayrek4** » 02 апр 2020, 20:28

В первую очередь проверил эти разъемы,вроде целые. Прошелся лупой по всей плате два раза, исследовал каждый мм. Наверное так и буду ездить, ни хрена не починившись.

Сообщение **Power** » 02 апр 2020, 23:25

sayrek4: 02 апр 2020, 20:28вроде целые

Этот разъём пропаяй не разглядывая.

Это же паять надо...................

Сообщение **sayrek4** » 14 апр 2020, 12:39

Те места на плате куда вставляются штыри указателей, были покрыты твердым налётом который не удалось убрать с первого раза. Шлифанул аккуратно мелким надфилем до меди (блеска). Третья неделя, стрелка не дергается, пока все стабильно. Будет время пропаяю красный разъем и эти штырьки.
