Электрические схемы Шаран

Сообщение **pavasilich** » 03 авг 2025, 20:19

Cateika: 03 авг 2025, 19:19 разбить пдф постранично для распечатки...

Пробовал,не получается

. ADY_05.98 мне бы вот эту разбить постранично.

Сообщение **Cateika** » 04 авг 2025, 06:25

разбито по страничкам для печати...

Сообщение **pavasilich** » 30 сен 2025, 18:39

Cateika, премного благодарен. У меня не получилось разбить на отдельные страницы.

Сообщение **wadim** » 09 ноя 2025, 19:19

Добрый вечер. Есть схема подключения акпп шаран синкро 2,8 1999г.

Сообщение **Cateika** » 12 ноя 2025, 13:28

wadim: 09 ноя 2025, 19:19 Есть схема подключения акпп шаран синкро 2,8 1999г

Синхро с 06.95

Синхро с 09.97

Эл.схема АКПП с 06.95

Эл.схема АКПП с 09.97

Эл.схема АКПП с 01.98

, скажите на AUY 2005 такая же распиновка разьема

Отправлено спустя 9 минут 52 секунды:

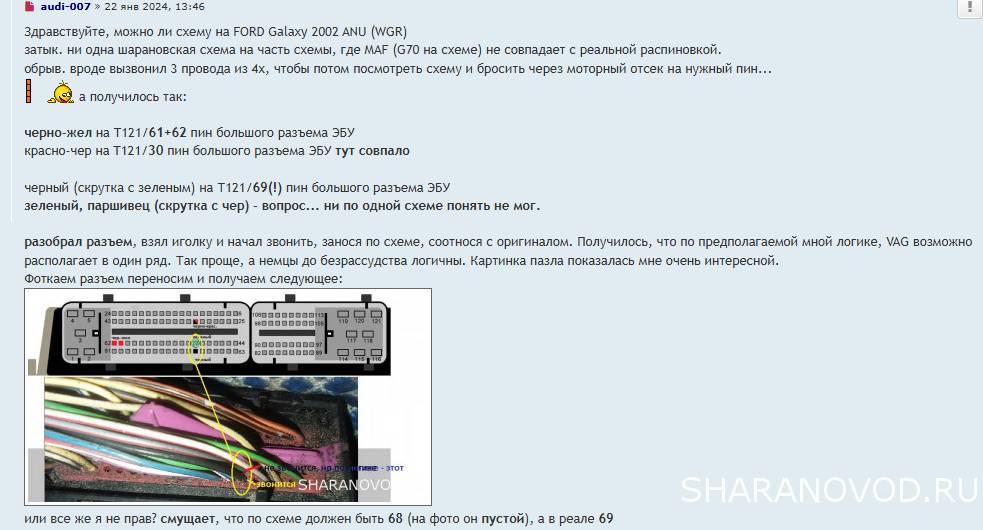

, подскажите я так понимаю пин 102,103 идет на разьем датчика КВ, а 110 и 111 это куда

Сообщение **Cateika** » 04 янв 2026, 17:41

Береснев Сергей: 04 янв 2026, 14:28 103 идет на разьем датчика КВ...

Где это 103-й, вдруг идёт на датчик КВ ??!!!...

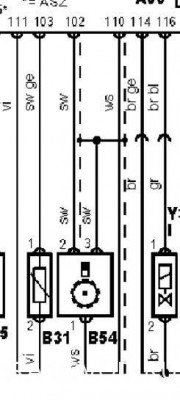

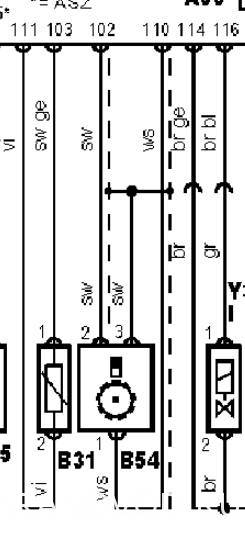

Пины 111/103, таки идут на датчик В31 !!! (Это = датчик температуры топлива)
На датчик КВ (В54) пины 102/110 !!! 3-й (на самом дкв)–экранирующий и отдельным пином с эбуд не связан...
Эта касаемо схемы из wow...

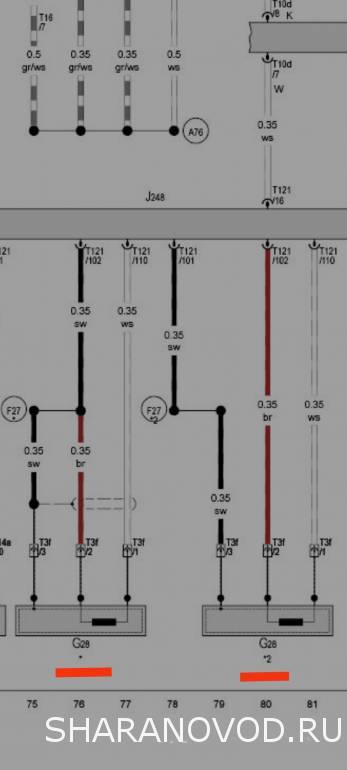

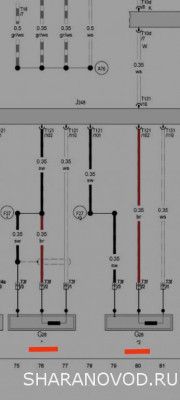

Однако, следует учитывать г/в... До ноября 2005 и после ноября 2005...
После ноября 2005… подключение датчика КВ, несколько иное... 3-й (на самом дкв)–экранирующий связан с эбудом по 101 пину...

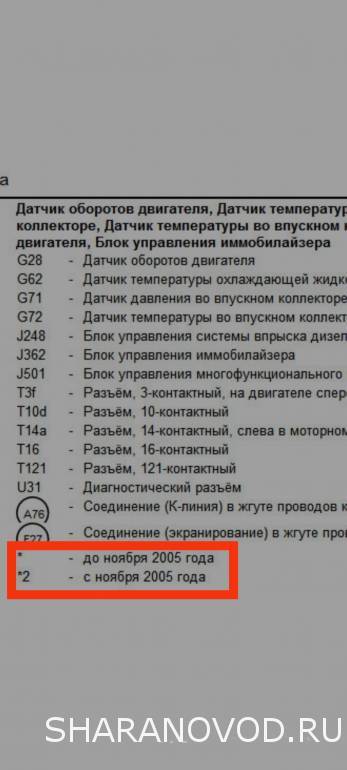

З.Ы. на схеме всё нормально видно... хотя бы легенду обозначений посмотрел...
