Электрические схемы Шаран

Сообщение **andrey_kmv** » 14 ноя 2022, 18:33

Wildkotoff17, если не ошибаюсь, реле нет. Нагрузка идёт через круглый переключатель света, внизу на торпеде, слева от руля.

Сообщение **fantom1818** » 28 дек 2022, 19:19

Здравствуйте, задолбался я уже с тем, что цвета на схеме не совпадают с моими, подскажите где можно скачать схему именно на мой sharan 2008 , или может кто продаст?

Сообщение **Alganavt** » 19 янв 2023, 12:28

fantom1818: 28 дек 2022, 19:19 где можно скачать схему именно на мой sharan 2008 , или может кто продаст?

В Эльзе должно быть всё. Скачай с торрента

Сообщение **OлегА** » 22 янв 2023, 14:58

Здравствуйте.

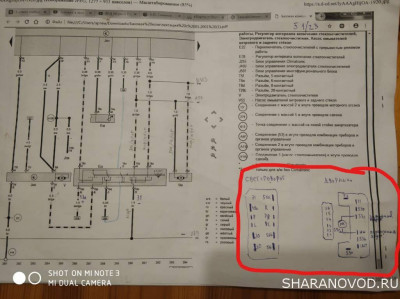

Не включается насос омывателя. Насос снял, напрямую от акб работает. На разъеме насоса при нажатии рычага появляется 11,6В. Подрулевой переключатель снял, разобрал, контакты норм, работает, распиновку разъемов прилагаю на схеме (схема с моим авто не соответствует). Еще есть особенность: при повороте ключа зажигания в 1 положение - задние дворники 2 раза машут.
Прошу выложите пж схему, а может и подсказку.
Спасибо.

Сообщение **Cateika** » 22 янв 2023, 16:06

OлегА: 22 янв 2023, 14:58 (схема с моим авто не соответствует)

Конечно не соответствует... это с мая 2001 г/в... а нужна с ноября 2005 г/в... Она давно уже есть... Фалик под спойлером "Эл.схемы Базовая комплектация Рестайл. (Повтор в пдф)", называется:

Cateika: 10 ноя 2016, 15:54БК_11.05.pdf

Если очена хочется, тогда спецательно для автоса с мотором BVK

Базовая комплектация, с ноября 2005 года

Сообщение **OлегА** » 22 янв 2023, 22:50

Огромное спасибо. Позже буду изучать.

Сообщение **OлегА** » 04 фев 2023, 12:40

Здравствуйте. А как выглядит соединение в жгуте проводов (заводское)? Например А97, В183, где они находятся?

Сообщение **OлегА** » 19 фев 2023, 23:00

Здравствуйте знатоки

Не закрывается с пульта задняя пассажирская дверь.
Проволочки в гофре целые. Эл.замок снял, вскрыл все цело, крутится, шевелится. Выложите пж эл.схему двери с замком и если есть, то распиновка дверного разъема (хочу прозвонить, напряжку на моторчики дать)

Отправлено спустя 8 минут 36 секунд:
Лапку

надавливаю, моторчик вжик и блокирует дверь. Такое очучение, что управляющего сигнала нет.

Сообщение **Alganavt** » 21 фев 2023, 10:37

OлегА: 19 фев 2023, 23:09 Не закрывается с пульта задняя пассажирская дверь.
Проволочки в гофре целые.

Надо бы ещё гофру водительской двери проверить. Всё зло оттуда )

Сообщение **OлегА** » 04 мар 2023, 23:39

Спасибо за участие. Работает

Все шестерёнки и моторчики вытащил, осмотрел. Все почистил, продул. Из видимого был черный контакт на подвижном контакте и диод как в нагаре.
