Электрические схемы Шаран

[Cateika]

не знаешь какую-нибудь программу, в которой можно рисовать подобные

Да хрен знает... Вполне легко эти схемки можно раскрасить в цвет Паинтом, из набора стандартных виндовских прог...
Если говорить о выделении элемента и пр., это имеется в эл.схемах самих прог ELSA и WOWe... вроде как и в Толерансе есть, однако не помню, давно не юзал её (толерансу)...
Об остальной массе графических редакторов = ничего не могу сказать... Были попытки поисков подобных редакторов, для рисования и последующего преобразования в . xml... ну, нифига простого и сердитого не нашёл... ... а по большому счёту, вполне хватает эл.схем от т.Эльзы, к ним привык и тратить время на раскраску как то не очень хочется... переводы ещё куда не шло, потому как более полезны... в общем, как то так...

[yuriy.kozin]

Всем привет , кто подскажет почему 30 реле само не включается , пальцем на контакт нажимаю все притягивается и заводит ?

[Нияз]

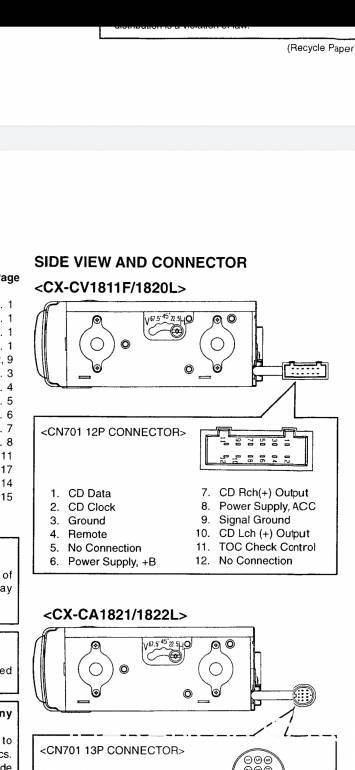

Доброго времени суток. Шаран 98 год. Имеется чейнджер Panasonic (см картинку

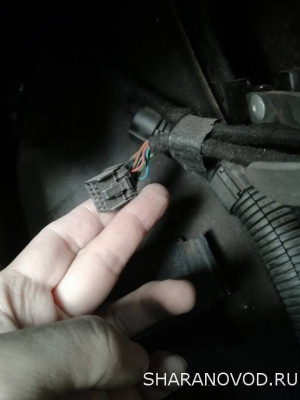

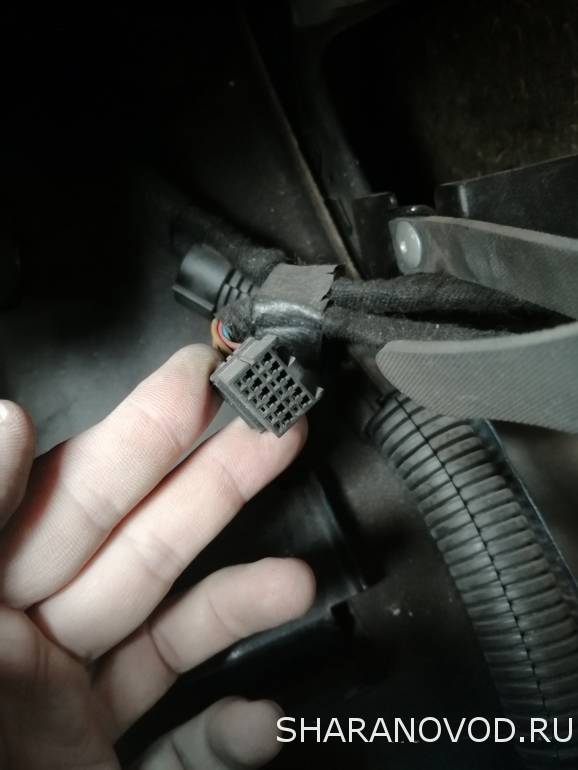

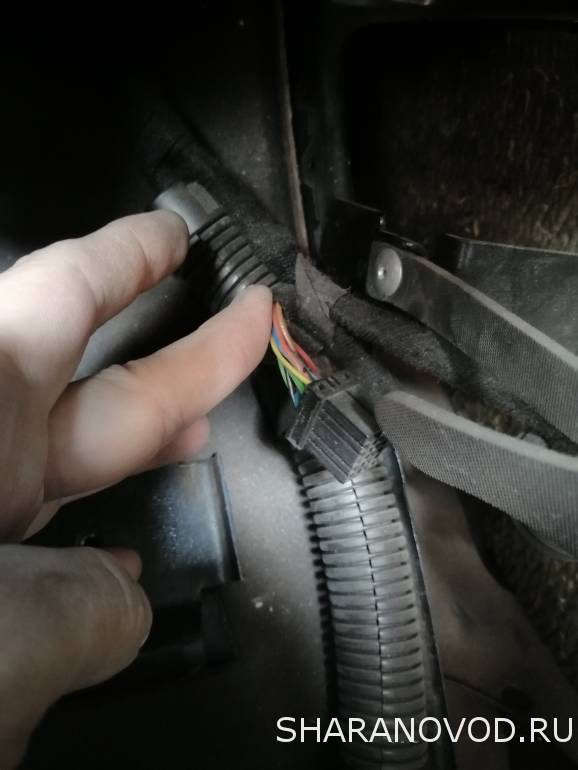

) и имеется штекер штатный 12 пиновый справа в крыле (см картинку

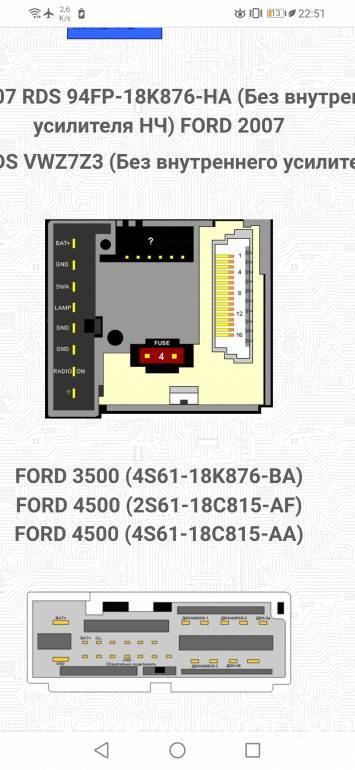

), помогите их подружить... Нашёл от форда похожий штекер и распиновку, но почему то 10 проводов (см картинку

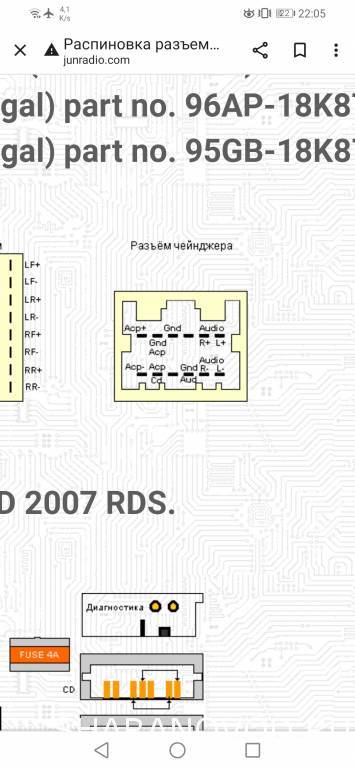

), в моём 11. Распиновку от магнитолы 6пин разъёма нигде найти не могу sound 2 model 2007 (

) . У кого такой же разъём в крыле? Они у всех одинаковые?

[fantom1818]

Здравствуйте, помогите схемой участка дополнительного насоса ОЖ, наконец то доделал догреватель установил и хочу сделать предпусковым его sharan 2008 bvk, ещё вопрос всё пишут что провод с насоса зелёный и пол квадрата всего так ли это и к какому реле он идёт?

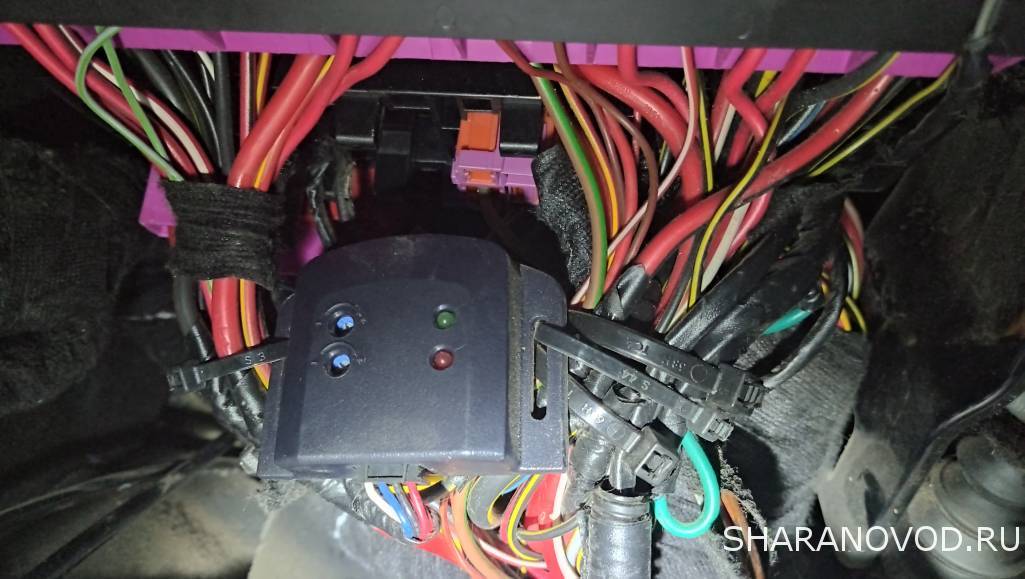

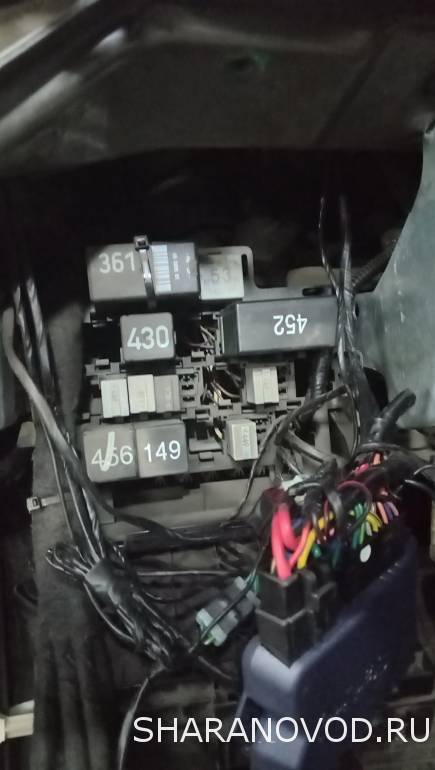

Вот реле, и подскажите как можно снять весь блок или это проблематично? Блок предохранителей снимается вместе или отдельно?

[Cateika]

...всё пишут что провод с насоса зелёный и пол квадрата...

Стесьняюсь спросить, а за какой насос идёт речь ??? ... у котла могут быть два насоса, за какой из них разговор ???

[fantom1818]

Под капотом насос над бачком тормозной жидкости

[Cateika]

Под капотом насос над бачком тормозной жидкости

Это дополнительный насос прокачки ОЖ после выключения двигателя... подключен +серым проводом 1.0, от 430/454 блока управления вентиляторами ...
Зелный 0.5, да есть такой, только это дозирующий (топливный) насос эбера...

[fantom1818]

Спасибо, а как можно до него долезть ? При каких условиях включается 430 реле? Я так понимаю , что ток через 1 мм кв течёт не более 15 ампер и можно запитать через диоды. Есть простой способ снятия многофункционального блока?

Отправлено спустя 1 минуту 3 секунды:
Этот же насос нужно запитывать вместе с управляющими эбера!?

Отправлено спустя 1 минуту 30 секунд:
И всё же можно кусок схемы управления этим насосом?

[Cateika]

можно кусок схемы управления этим насосом?

почему нет...

[Wildkotoff17]

Здравствуйте , встал вопрос по установки птф , пересмотрел кучу схем и не нашёл на них разгрузочного реле .
Ткните носом в правильную схему .
Так же интересует номер и место релюхи в блоке
