Проблемы с бортовой электрикой. Нужна помощь.

ursul, Гляну но позже. Сейчас под рукой схем нет. Может Вадим поможет, если схемы под рукой.

Сообщение **ursul** » 01 янв 2018, 21:21

11piligrim11: ursul, Гляну но позже. Сейчас под рукой схем нет. Может Вадим поможет, если схемы под рукой.

Та я уже обтекаю

Но не откажусь от помощи

Сообщение **Cateika** » 02 янв 2018, 08:00

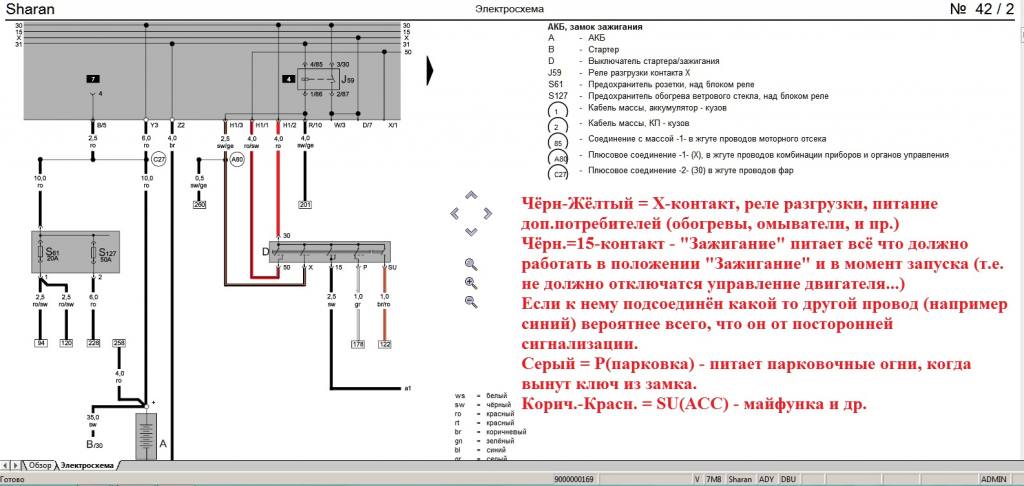

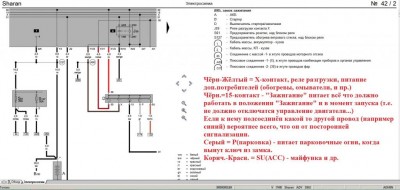

ursul: А дальше?

Сообщение **ursul** » 02 янв 2018, 11:25

Cateika:
ursul: А дальше?


Ето ельза? У меня места не хватает на ноуте

Сообщение **Cateika** » 02 янв 2018, 11:41

Да из ELSA

Сообщение **ursul** » 02 янв 2018, 18:45

Cateika: Да из ELSA

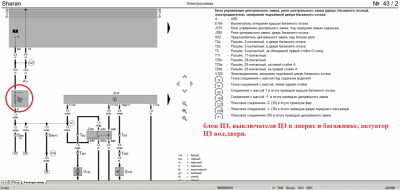

Можешь посмотреть 30ий предохранитель куда и откуда идет? У меня утечка на нем

Сообщение **Cateika** » 02 янв 2018, 19:49

ЦЗ_09.96.pdf: (847.33 КБ) 320 скачиваний

Сообщение **ursul** » 02 янв 2018, 21:10

Судя по схеме мне нужно из букв "о", "п", "а" и "ж" собрать слово "радость"

Сообщение **ursul** » 09 янв 2018, 13:42

Cateika:
ursul: А дальше?

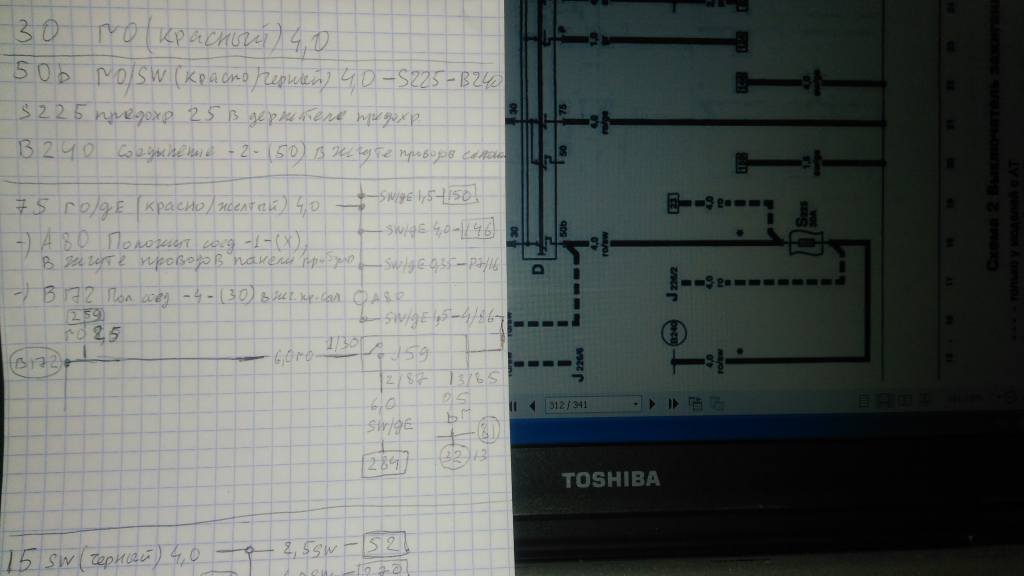

насколько я понял с Х идет на 18 реле (управляющий "+" катушки реле), а так же на комбинацию приборов и на 201(переключатель освещения?). Все?
Можно в ельзе посмотреть где конкретно должен бить отвод А80 на панель приборов и что такое 201 (на картинке твоей) и где оно (физически)?

Сообщение **Cateika** » 09 янв 2018, 17:28

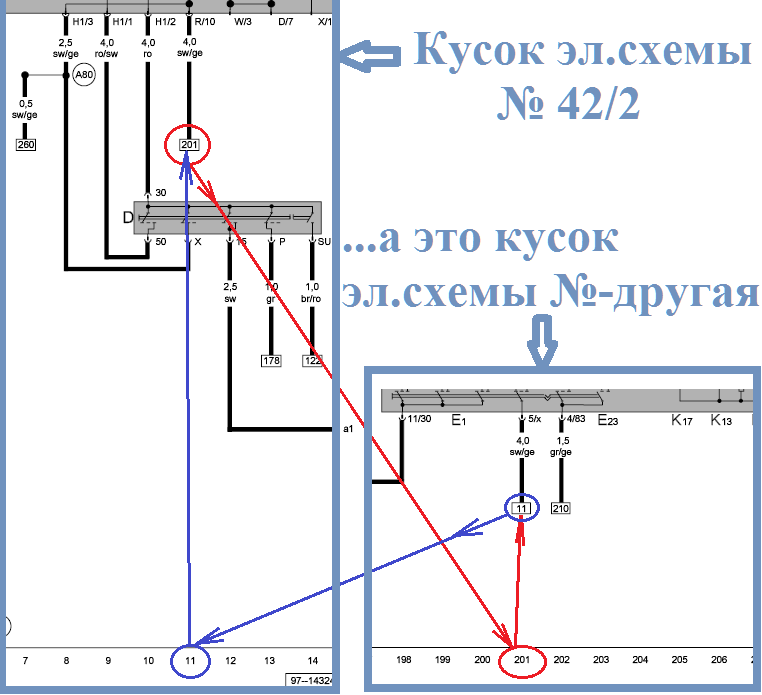

ursul:... что такое 201 (на картинке твоей(не моя это картинка, это т.Эльзы картинка)) и где оно (физически)?

201 = это значит, что провод переходит на участок схемы по адресу 201 на самой схеме.

ursul:... где конкретно должен быть отвод А80 на панель приборов ...

Соединение А80 находится между замком и Центральным блоком... Где конкретно находятся такие скрутки проводов = взял проводок и "бежишь" по нему пока не нарвёшься на соединение... вот и фсё...
