Автозапуск или предпусковой подогреватель

[ульянеев саша]

Вот как сделаю подогреватель тогда и отпишусь подробней при какой разности напряжений происходит включение и отключение блока управления по факту, а не голословно!!

[ульянеев саша]

Пока пытаюсь сам починить плату и вот При чистке смылись некоторые элементы вот никак не могу понять что это за элемент VD3 и VD4? и плохо что нет обозначения конденсаторов, как в этом случае поступить? Под разьемом исчезли С26, С27, С28. Может кто знает их номинал?

[ульянеев саша]

Вот на этом форуме всё про наш Eberspacher D5Z-F, и схемы и список всех элементов и все подробности ремонта http://www.carhelp.info/forums/showthre ... 335&page=4
Свою плату с большим трудом восстановил, недостающие элементы при помощи лупы и паяльника установил на место, микросхемы и процессор не пропаивал, была плохая пайка на стабилизаторе BTS443P потом на столе собрал схему и только (подчёркиваю запитал схему от аккумулятора) схема запустилась и отработала цикл. В данное время вырезаю прокладки и буду всё ставить на место. Не так страшен чёрт как его малюют. Просто надо внимательно относится друг к другу и описывать все подробности , а не отписываться, как делают многие здесь. Теперь пожалуйста ко мне новичкам отвечу на любые вопросы. Плату не прошивал, хотя неудачных запусков было более десятка.

Ремонт Eberspacher Hydronic II.pdf

(5.01 МБ) 2051 скачивание

[Cateika]

[miki996]

и процессор не пропаивал,

ну и зря. самое косячное место в Г2.

хотя неудачных запусков было более десятка.

больше 10 котелок блокируется. для разблокировки достаточно потереть ошибки.
ну еще советик. если уж разобрал. вытащи сеточку вязальным крючком. тащить по очереди с разных сторон. и переверни на 180гр. бывает изнутри хорошая а снаружи уже имеются прогары. но это на ваше усмотрение.

[dan0107]

вытащи сеточку вязальным крючком.

Я бы еще посоветовал ее прокалить над газом. У меня догреватель поддымливал при запуске. Я его разобрал, сеточка на вид была как новая. Прокипятил вставку, корпус, прокалил сетку и собрал на место. Сейчас запуск видно только по звуку набирающего обороты вентилятора. Дыма нет вообще. Так что просто советую, раз догреватель разобран, провести эту процедуру. Прокладки вырезал из листового паранита (2мм.).

[ульянеев саша]

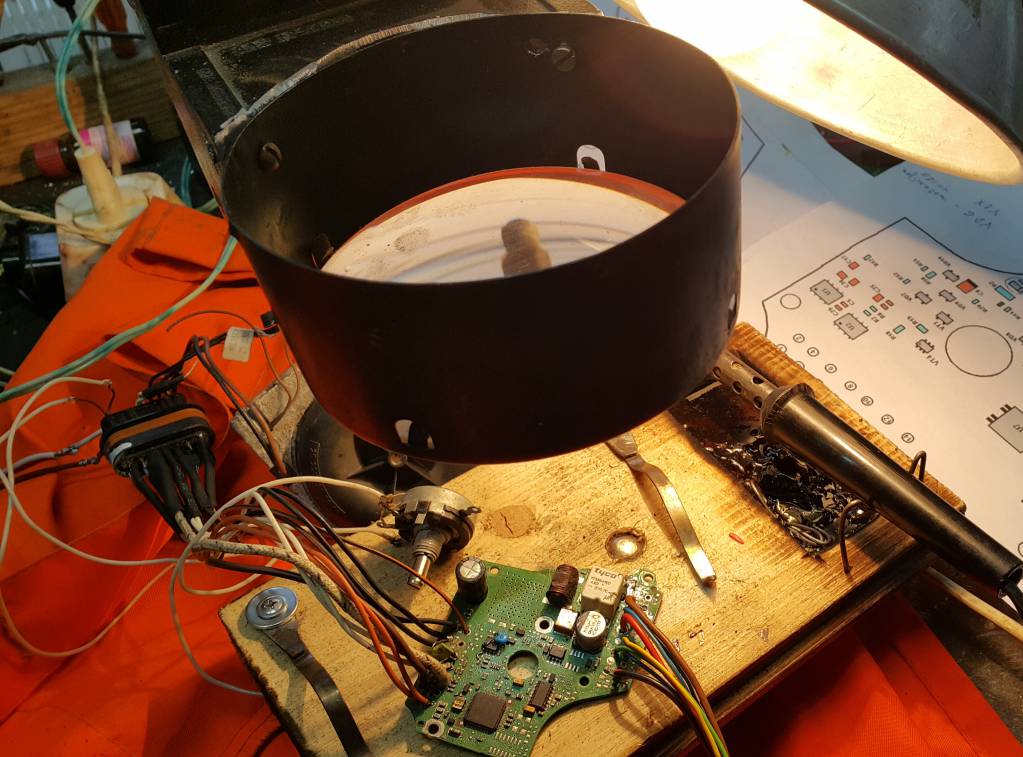

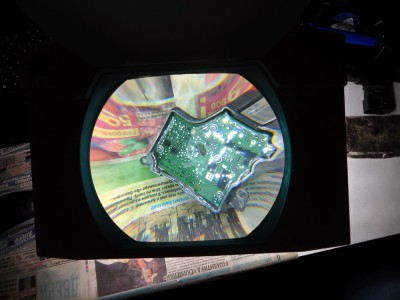

Советы хорошие, нужные, но всё не предусмотришь, внутри всё было чисто, поставим посмотрим. Плату переношу по сиденье и уже спаял все разьемы, запускать буду от сигнализации дополнительным каналом через схему включение и выключение одной кнопкой. И все работы по ремонту платы были сделаны благодаря приспособлению сделанного из станины старого фотоувеличителя вмонтированного в него большой 10 кратной лупы, получились у меня свободные руки и делай что хочу! может кому годиться сделайте сами очень хорошая штука и на все времена и не мешает и не занимает много места.

[slava111]

процессор не пропаивал, была плохая пайка на стабилизаторе BTS443P

Всем привет! Забежал посмотреть чем вы тут зиниметесь.
Дружище, смогу вас огорчить. BTS443, это ключ свечи. Там бывает плохая пайка, но не это самое слабое место этих блоков.
Обращаетесь расскажу.

Отправлено спустя 7 минут 56 секунд:

ЭБУ эбера не засечёт и не отключит потому что все микросхемы запитаны 5 вольт.

Дружище, вы не правы. У всех печек есть контроль входного напряжения. Для Г2 это примерно 10,5 вольт в течении примерно 3 секунд. Дальше будет ошибка и остановка.

Отправлено спустя 28 минут 5 секунд:

И все работы по ремонту платы были сделаны благодаря приспособлению сделанного из станины старого фотоувеличителя вмонтированного в него большой 10 кратной лупы

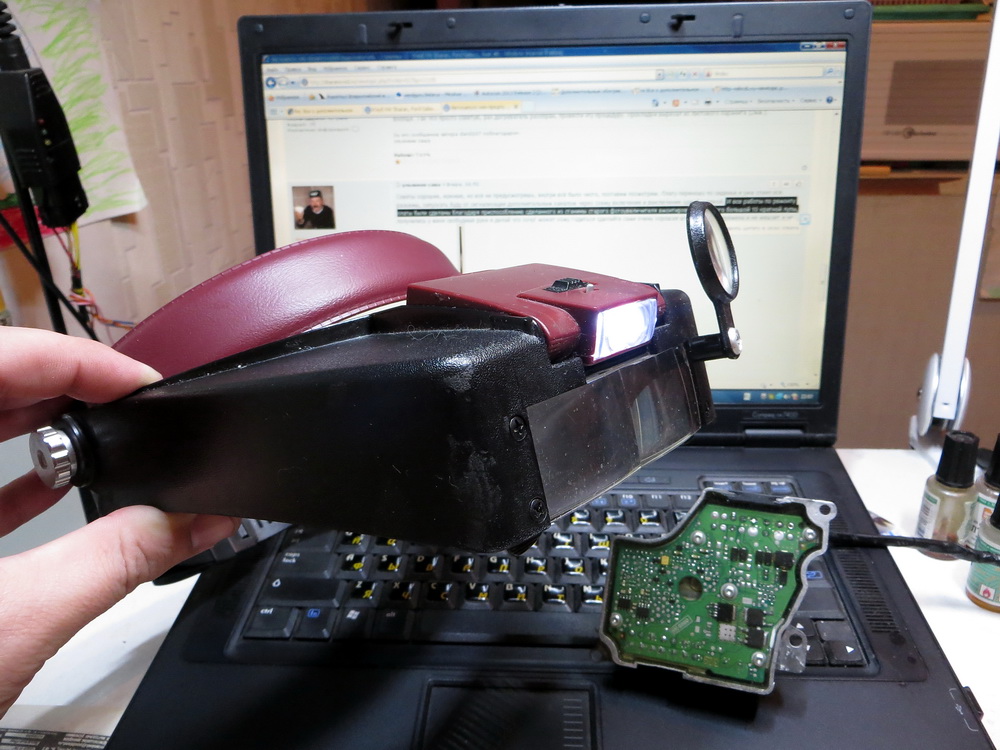

Мне больше нравится вот это. Там внутри 2 линзы, а меленькую дополнительную можно переставлять под основной глаз. Имется и похожее решение вопроса с подсветкой, но я пользуюсь первым вариантом. С лупой вашей проц я не перепаяю. Хотя на глазки вроде пока не жалуюсь. Мои годы не ваши конечно. Со всем уважением к старшему поколению

[ульянеев саша]

Пока занимаюсь переносом платы под сиденье, а сам подогреватель еще не ставил на место и от всего так устал, что хочется плюнуть на эти подогревы. Только живу надеждой, что все мои работы оправдают мои надежды сполна. Вы уважаемый slava111 очень терпеливы к моим незнаниям, Ваши подсказки мне помогли. А когда появятся новые вопросы- не заставим Вас ждать, но у Вас на сайте шаг влево шаг вправо стреляю без предупреждения. Лучше уж Вы к нам.

[miki996]

ульянеев саша, это камень в чей огород.
