Электрические схемы Шаран

[petr]

эта WOW с какими приборами работает.?

[Anderusk]

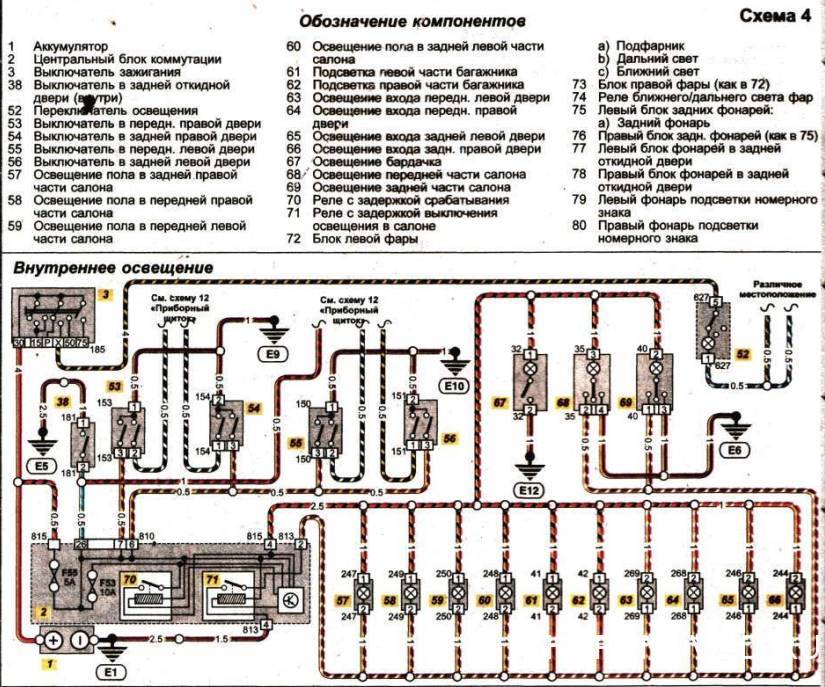

Подскажите по схеме. Как я понял концевики дверей 53-56 двухполюсные, отдают на приборку и на катушки релюх. Концевик багажника 38, однополюсный, с разветлением на приборку и в тот же блок центральной коммутации - 2.
Из непонятного все на блоке коммутации. Цифровая маркировка входов/выходов, я так понял там каждая ножка фишки цифру имеет? как понять какая какую? а то цвета не сильно понятно отрисованы в схеме.

[Cateika]

...концевики дверей...

Да, двух-контактные... на приборку = от каждого концевака отдельный, это на сигнализаторы открытых дверей... а вот второй контакт у всех концевиков общий (они соеденены) и идёт либо на ЦМФУЭ, либо на Блок центрального под вод. сиденьем = это включение освещния в салоне...Всё это зависит от времени выпуска...

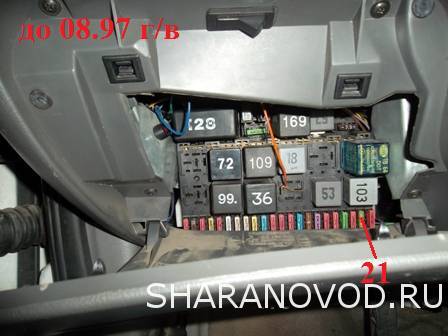

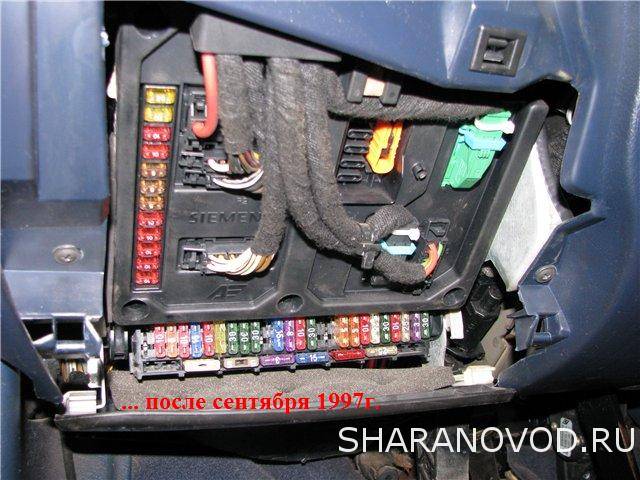

Galaxy 1997... а какой блок установлен слева ??? ...

Какой из них ???...

ЗЫ. по этим схемам вообще номера контактов определить сложно... на эльзовских, все номера соответствуют фактическим номерам на эл.оборудовании в авто, начиная от номеров предохранителей и заканчивая номерами на "промежуточных" разъёмах... словом = на них всё по факту... а на этих какие то, 813...814... и т.п.

[Anderusk]

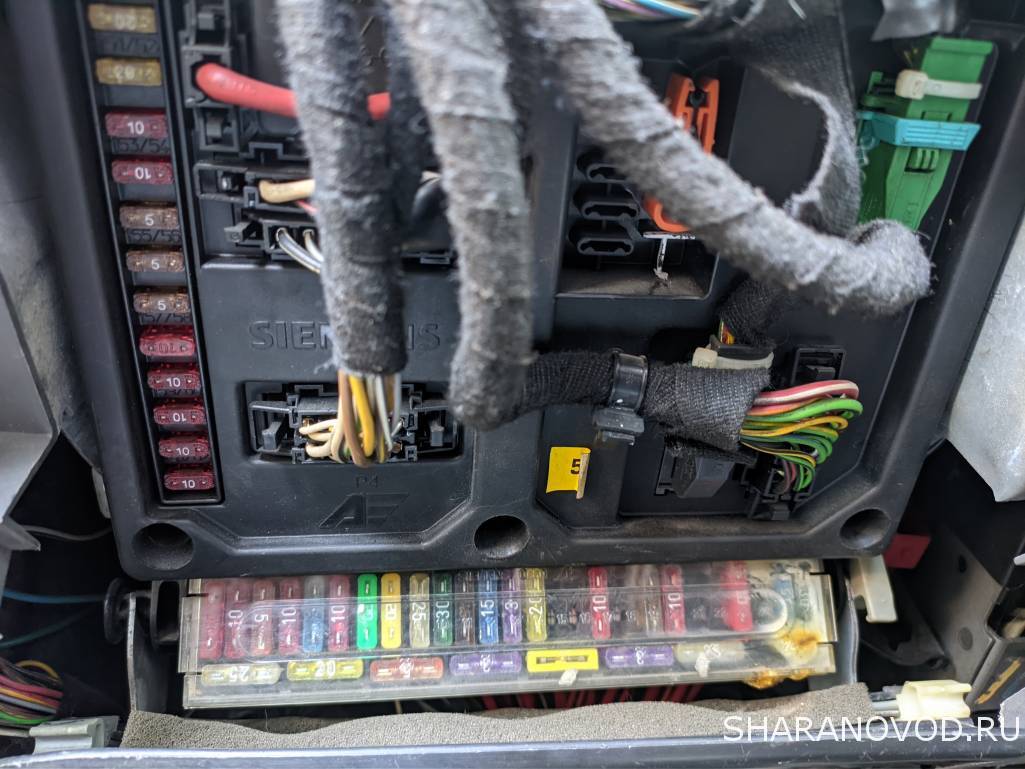

а какой блок установлен слева ??? ...

видимо верхний, более поздний вариант, с кучкой отсутствующих предохранителей, еще не добрался туда чтоб понять почему. предыдущий владелец за механикой следил, а электрика "и так сойдет".

Еще интересует, можно ли по схемам вычислить какая релюха на схеме где физически стоит в плате? не выключаются задние дворники никак, только отключением зажигания. хочу проверить на залипание.

[Cateika]

...не выключаются задние дворники никак, только отключением зажигания...

Интересуюсь, как пробовали выключить, ессно, без варианта с откл.заж. ???

[Power]

Anderusk, у меня задний дворник сходил с ума, когда я включал передний. Проблема нашлась в переключателе.

[Anderusk]

простите господа, с задними дворниками сегодня разобрался, дождь пошел и пришлось. До этого следовал инструкции зелененькой. Там на себя и от себя автоматическое омывание и очистка, вкл и выкл, а у меня вкл и выкл задних дворников.

[Cateika]

WOW с какими приборами работает.?

Со своим одноимённым шнурком вов вирт...

[dmitriy.evgenevich]

Часть I
Эл.схемы Панели приборов. Дорестайлы.
С 09.97 г/в
Общая информация:
колодка.pdf
Раскладка контактов.pdf
Расположение датчиков.pdf

ПОСЛЕ 09.97 г/в
Сигнал. опасн.нар.темп. с 09.97.pdf
Сис.контроля_ламп_с 09.97.pdf
Эл.схема_приборка_с 09.97.pdf

Доброго времени суток, а можно полное описание колодки с 09.97,и если есть её же до 09.97зарание благодарю.

[Cateika]

...а можно полное описание колодки с 09.97,и если есть её же до 09.97...

... а с какой стати считаете, что описание не полное ??? ... что там не понятно ??? ...
Возможно, что фразу : "С 09.97 г/в" = следует читать, как ДО... ну, х/з, очепятка может произошла...
