Замена штатной магнитолы

[11piligrim11]

Значит питание на красном проводе магнитолы почему-то стало постоянным. Или внутри магнитолы что-то гавкнуло, и провод подающий питание на холодную память вдруг стал питающим.

[ГрузиЯ]

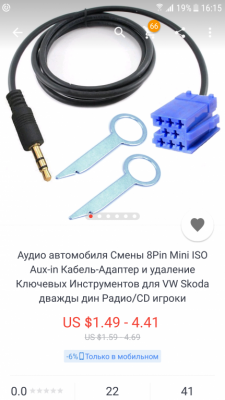

Добрый день! Имею штатную магнитолу liceo, с управлением на руле,Сд только в самой магнитоле. Пару дней назад случайно наткнулся на али на приблуду к моей магнитоле за 2.5$ состоящую из фишки, провода с разъемом 3.5. Пишут что без доработок можно слушать музыку с телефона. Вынул свою посмотреть, действительно фишка состоит из трех та что синяя пустая. Мозгами понимаю что не может все быть так просто.может кто сталкивался с подобным чудом?

[sharik6163]

питание на красном проводе магнитолы почему-то стало постоянным

Красный провод от ключа зажигания, значит проблема может быть в группе контактов.

[ульянеев саша]

.может кто сталкивался с подобным чудом?

Ничего сверхестественного разьем джек суешь в телефон, это выход на наушники, и включай музыку.

Отправлено спустя 8 минут 42 секунды:

питание на красном проводе магнитолы почему-то стало постоянным

На крсном проводе всегда постоянное напряжение, а желтый провод от замка зажигания. Но во многих китайских магнитолах все наоборот. Перекиньте провода, желтый на красный , а красный на желтый и проверь при включении зажигания должны сохраниться все настройки магнитолы, Перемена проводов безопасна, и там и там 12 вольт, или постоянно или от зажигания!!

[11piligrim11]

ульянеев саша, На схеме нарисовано правильно.
sharik6163, возможно в самой магнитоле произошёл пробой и с жёлтого провода передаётся плюс на красный.

[Владиславиус]

может кто сталкивался с подобным чудом?

Всё так просто как указано. Сам такое делал. Единственный нюанс - звук с телефона (любое устройство, плеер) слышен только когда есть СD-диск в CD-плеере и он играет, но звук на магнитолу идёт не с него, а с подключенного устройства. Правда я подключал в разрыв проводов СD - головное устройство, у меня GAMMA V.

[sharik6163]

возможно в самой магнитоле произошёл пробой

Замерял...на 4м пине (S-)вообще не появляется 12v, на 7м (Uв)- постоянные 12v как при включенном так и при выключенном зажигании. с магнитолой я уверен всё в порядке, натворил ведь всё это другой мафон...

Отправлено спустя 11 минут 41 секунду:

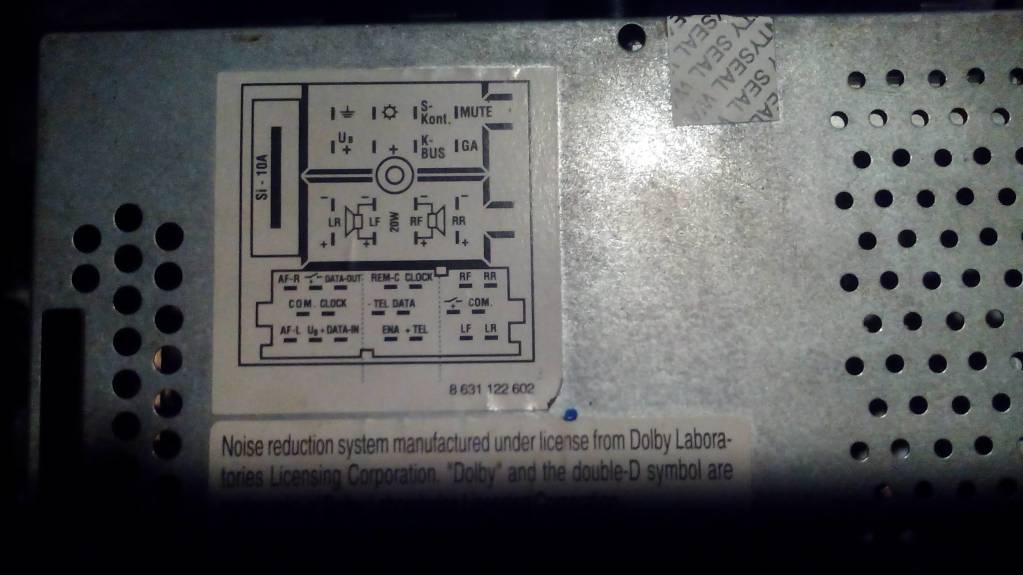

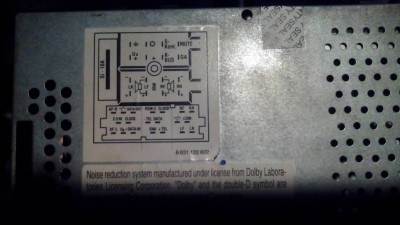

Обозначения...

Отправлено спустя 8 минут 1 секунду:
Вот бы схему глянуть...

[11piligrim11]

sharik6163, тут. Электрические схемы Шаран

[sharik6163]

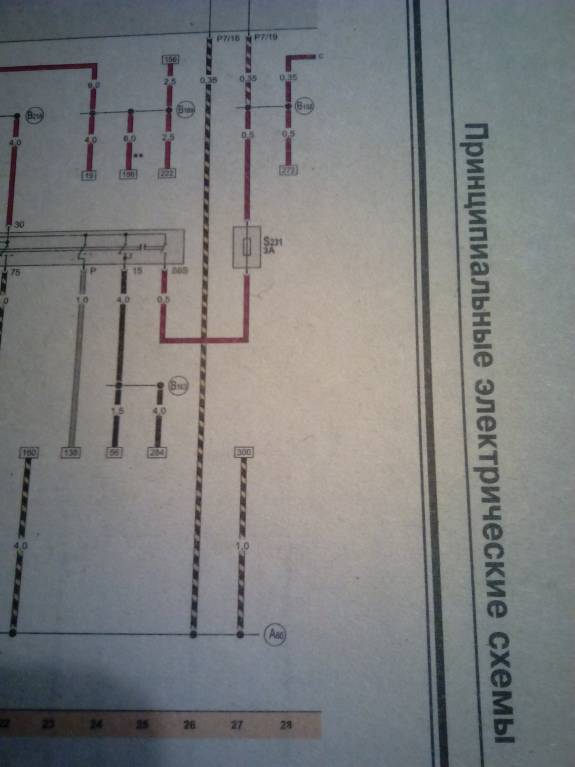

У меня ведь книга есть совсем забыл...нашёл я там схему "разъём для подключения радиоприёмника" и вот он 4й пин 8-и контактного штекера Т8...

цифра в прямоугольнике 28 указывает, к какой цепи подключён провод. Ищем 28-ю цепь и видим, что через предохранитель S231 3A идёт от замка зажигания...

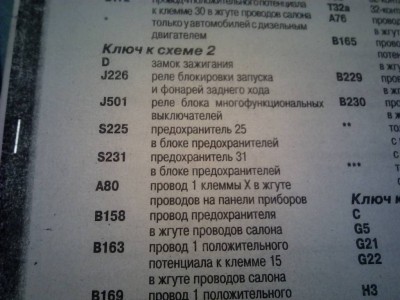

S231

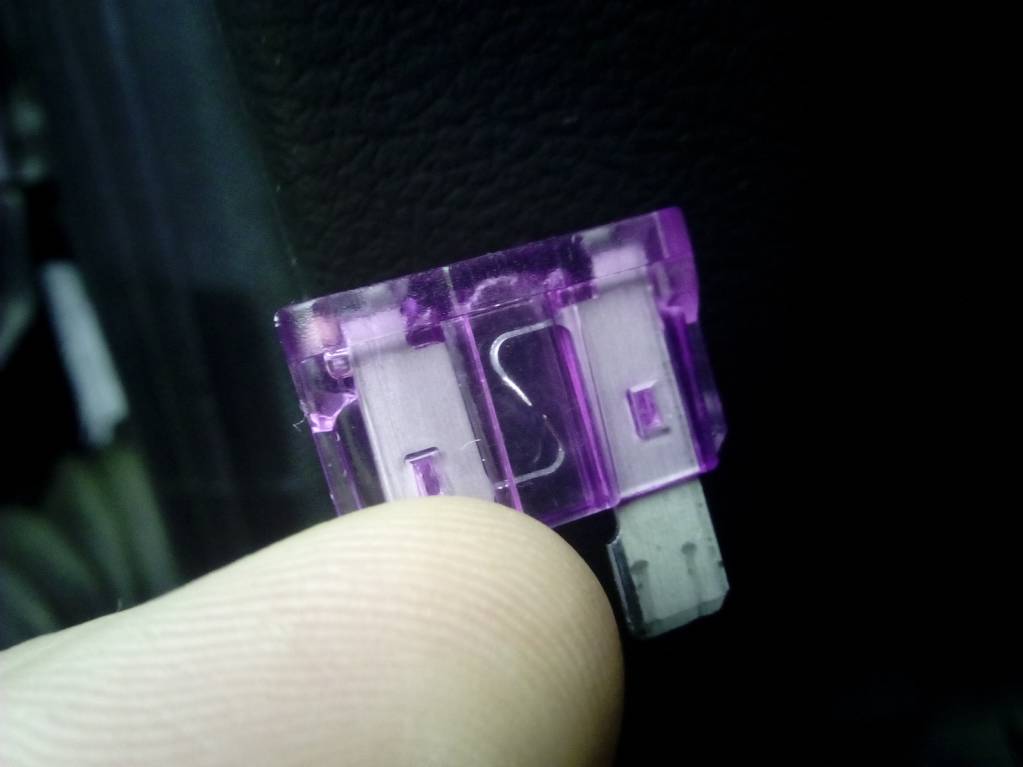

Предохранитель на 3А стоит под номером 31, он был на моё удивление пробит

,

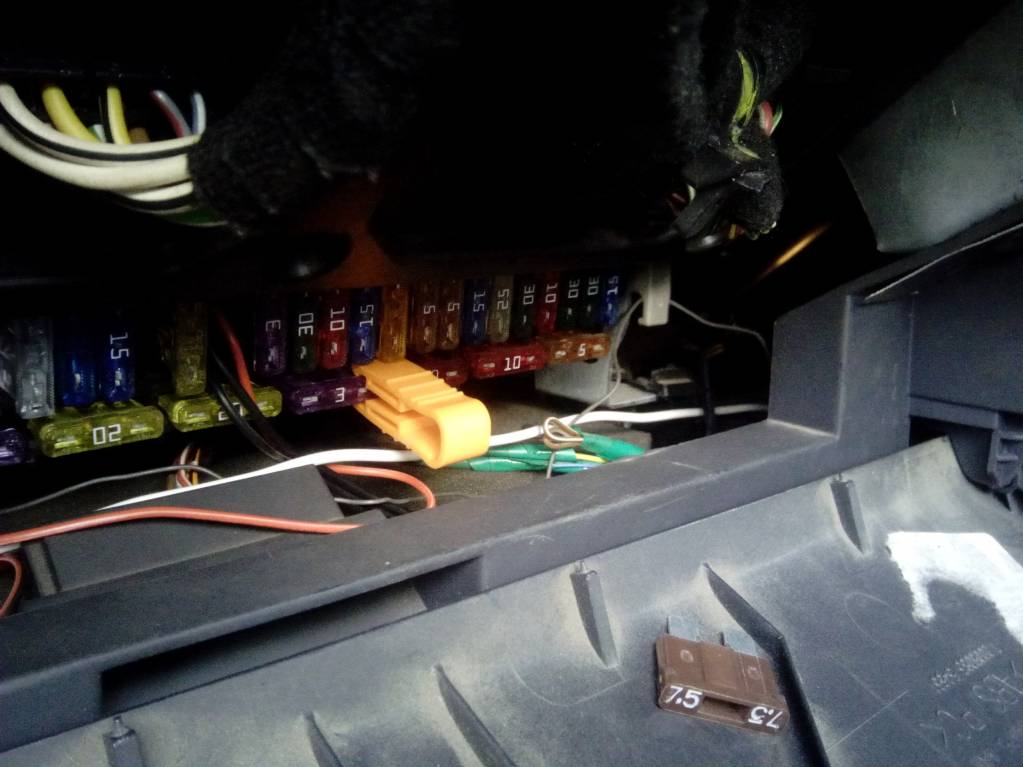

с первого раза я его не заметил...заменил на 7.5А , другого небыло...магнитола теперь включается при повороте ключа зажигания

[sharik6163]

На красном проводе всегда постоянное напряжение, а желтый провод от замка зажигания.

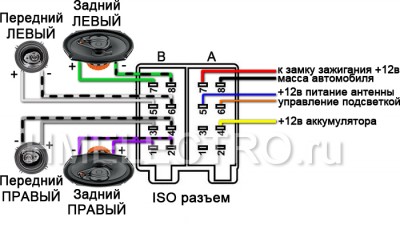

Вот это правильные слова, значит на моей картинке непонашему подписаны провода
