Установка доп. сигнализации.

Во. Тезка обогнал.
а в блоке электрики сигнал на включение освещения приходит с водительской двери, разьём Р7 пин 7, с остальных дверей, разьём Р7 рин 6.

11piligrim11: Во. Тезка обогнал.
а в блоке электрики сигнал на включение освещения приходит с водительской двери, разьём Р7 пин 7, с остальных дверей, разьём Р7 рин 6.

с них брать сигнал через диоды?

Желательно да, чтоб исключить обратную связь.

11piligrim11: разьём Р7 пин 7, с остальных дверей, разьём Р7 рин 6.

Валер,а где схему блока электрики с распиновкой глянуть? Что то рылся-рылся так и не нашел,вроде где-то попадалсь,а теперь найти не могу.

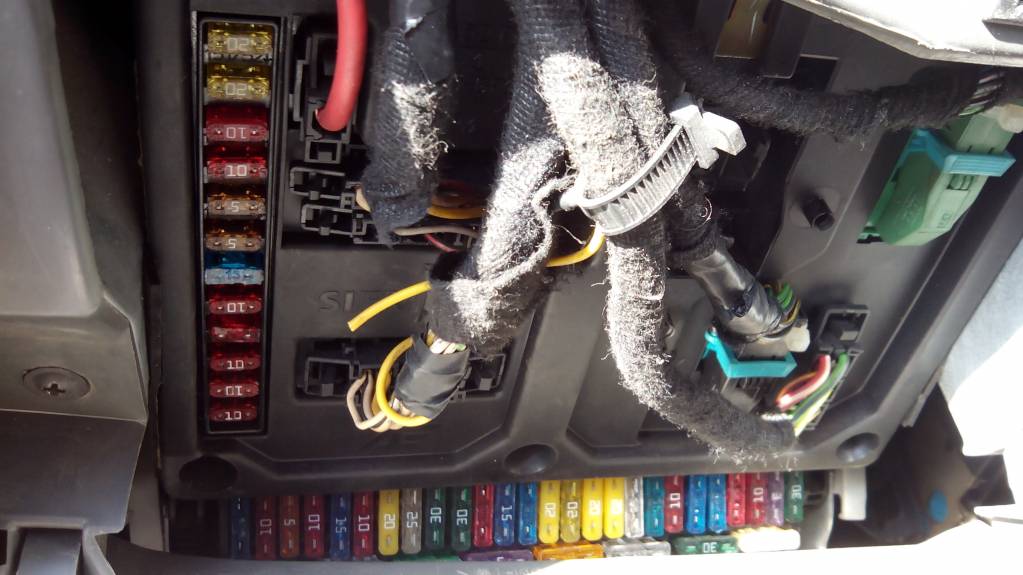

У меня вот такой. И еще вопрос,как в нем до реле добраться?

Сообщение **Cateika** » 03 май 2017, 19:44

Игорь, сорри, конечно...

но всё это есть в этой теме !!!

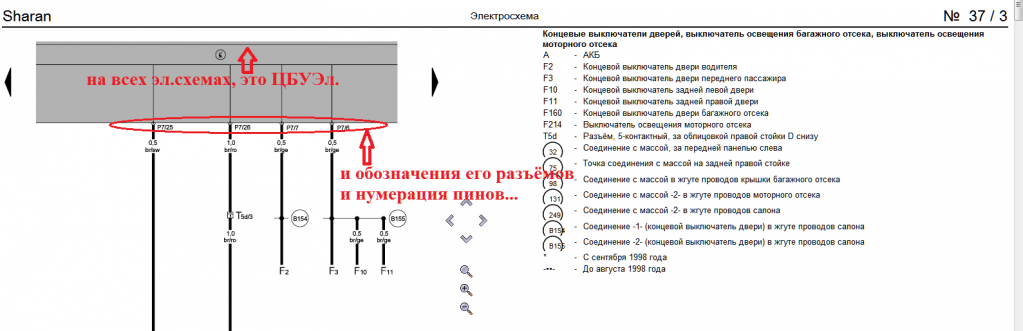

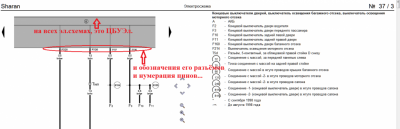

... к примеру: что есть "Р7 пин 7" или "Р7 рин 6" (???) Эти обозначения есть в эл.схемах... Скажем, есть центральный блок управления электроникой (без него не обходится, практически НИ ОДНА эл.схема (!)... разъёмы с обозначением = "Р" присущи ТОЛЬКО разъёмам центрального блока... В теме, что выше, выбери подходящую схему расположения (по году выпуска), скачай и внимательно прокрути до конца... и увидишь картинку с обозначениями и нумерацией (!!!)... типа:

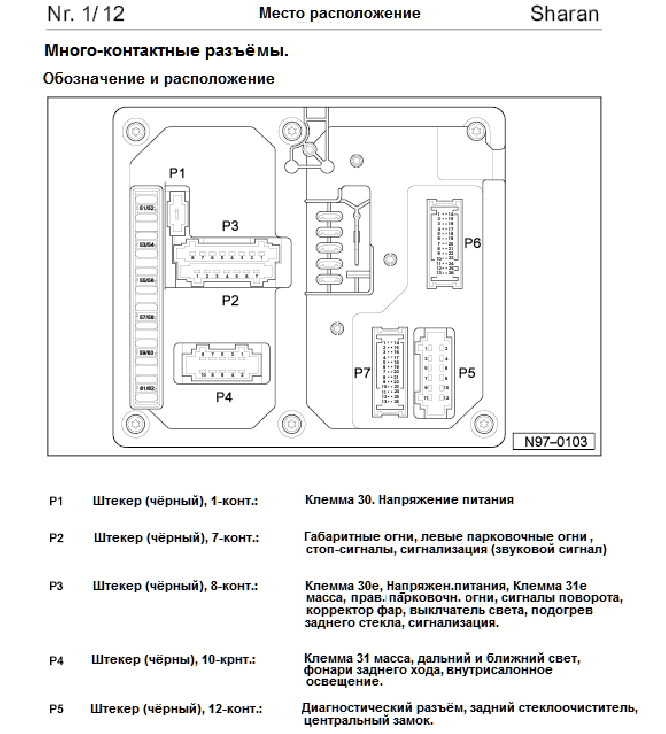

на них, без труда, можно отыскать по номеру разъёма (Р1, Р2, Р3, и т.д.) и их распиновке - расположение интересующего провода/ов, причём в реальном местоположении... На эл. схеме это просто будет выглядеть проще, но уже с сечением и цветом провода...

Сорри за многоточия и пр.

...

11piligrim11:... блоки электрики с распиновками ...

Основные = уже и так есть (!!!)... не вопрос, дополнить некоторыми, что есть в т.Эльзе (типа, круглые разъёмы: дверные, моторные, АКПП... другие разъёмы: климатроников, иммо и ещё чего-нибудь, что есть...)

igor.maryanov, чтоб добраться до реле нужно снять нижнюю часть панели под блоком электрики, открутить сверху над ним один саморез его крепления, слева и справа снять две белые прищепки снять блок с крючков и опустить вниз. Там и увидишь реле.

Мужчины, подскажите, к какому пину (цвет штекера и пин) подцепиться "на закрытие" что бы боковые стекла доводились при постановке на сигналку. У мну просто двери закрываются и УСЁ! Про длительный импульс в курсе. Заранее благодарен!
