Нужны фото реле "200"

Сообщение **miki996** » 09 окт 2016, 17:26

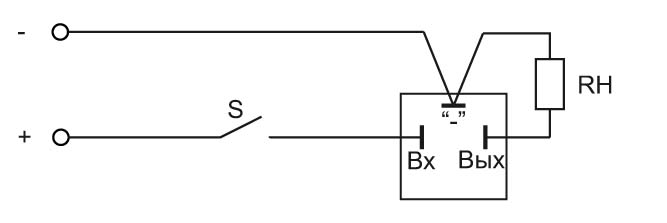

Вадим.релюха регулируемая по ссылке в пред сообщении. отрегулировать мощность ламп можно на свой вкус.
так как ДХО у меня штатно.ломать сильно нехочу. просто добавлю к штатной релюхе,регулируемую.
помню как в подьезде вешали по две лампочки. висели они годами и неперегорали. так как нить накала работала вполовину мощности. чего я и хочу...
можно конечно с 86 клеммы найти проводок на ДС и запитать. но пока так придумал.

Отправлено спустя 2 минуты 13 секунд:
провода резать ненадо. есть коннекторы .или как их там зовут.обжимают просто оба провода и усе.

Отправлено спустя 2 минуты 20 секунд:
какой работает от зажигания ,клемма 87 или 87b еще не выяснил. но это просто.тестером .10 секунд. тот и отсоединять.

p/s/ сообщение подредактировал

Сообщение **Cateika** » 09 окт 2016, 18:23

... гы-гы-гы ... (это гогот радости... и ничего больше !!!

)

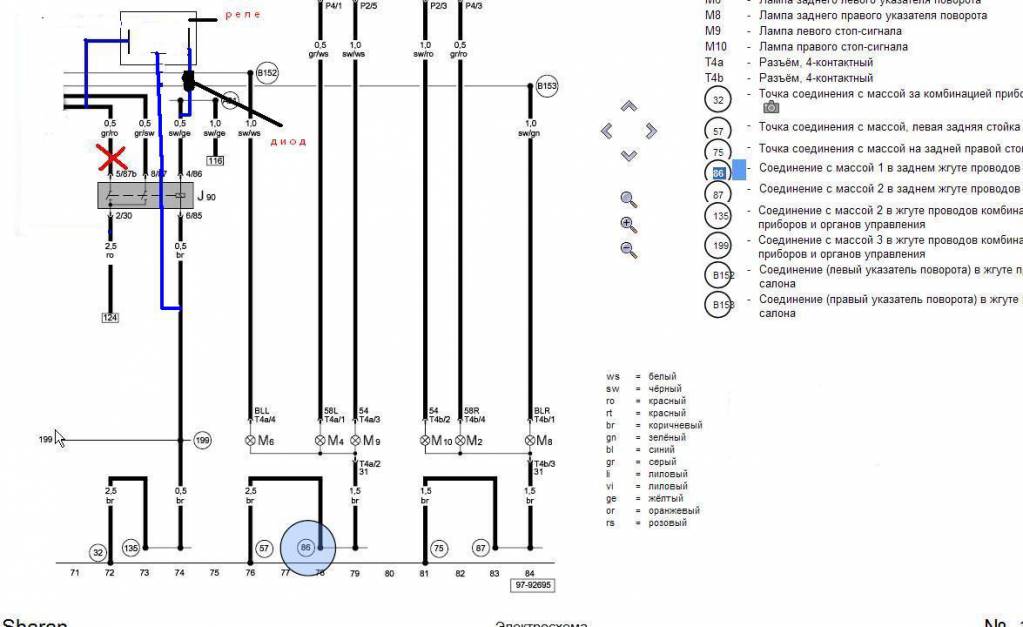

Разобрался, таки, как Ближний запитан... Он, впрочем, как и везде - запитан напрямки от TFL(Т17/3)... реле J90 включает только габариты (что и просматривается по эл.схеме) ... посему, к ней (им.ввд.- J90 ) не стоит запитываться...
Путь: TFL(Т17/3 ) --> Соед.В234 --> Р4/8 ЦБЭ --> внутри блока линия "е" --> силовой контакт встроенного реле БЛ-ДЛ --> на линию "а" --> далее, парал., через преды S152 и S153 --> контакты на ЦБЭ Р4/7 и Р4/5 --> непосредственно на нити БЛ света правой и левой фар...
Как то так...

Сообщение **miki996** » 09 окт 2016, 18:29

Сообщение **miki996** » 12 окт 2016, 20:27

подсказали на микробе. дали ссылку. заказал https://www.drive2.ru/b/2372303/
950 р. с пересылкой. уж больно вариант прикольненький.

Сообщение **miki996** » 09 май 2017, 06:49

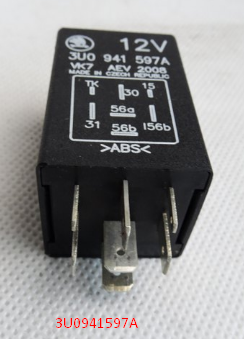

Cateika, а вот и фигушки. всем этим хозяйством с ДХО и "коминг хоме" управляет реле №456.тока вчера выяснил,когда стал ставить наборчик для ДХО в дальний...

: Нужны фото реле 200 - Screenshot_2.png (134.07 КБ) 1896 просмотров

Сообщение **Cateika** » 09 май 2017, 13:38

miki996:... всем этим хозяйством с ДХО и "коминг хоме" управляет реле №456 ...

... чего же тогда, у тебя "гоу-хоум" = было, а ДХО = отсутствовало ??? .. есть тачки без "гоу-хоум" и нет этого №456, но есть ДХО... как тода ???

Сообщение **miki996** » 09 май 2017, 23:16

я фиг знает. кароче. без этого реле нет и гоухом ни дхо....
