Авто начал закрываться самостоятельно

Так в твоей же схеме все прекрасно нарисовано. Верхние два светильника из багажника имеют собственную массу. На остальные светильники масса подаётся через реле.

Сообщение **ahrutsky** » 02 мар 2019, 20:43

11piligrim11: 02 мар 2019, 20:22 Так в твоей же схеме все прекрасно нарисовано. Верхние два светильника из багажника имеют собственную массу. На остальные светильники масса подаётся через реле.

Собственную массу имеют как раз плафоны 1 и 2 ряда ( для режима - "нужно почитать"

)
Дополнительно они же (точнее переключатель плафона) имеет вторую запитку на минус от блока комфорта ....

Лампочки багажника (# 65 и #66) нарисованы в гирлянде параллелно запитаных лампочек , там же освещение ног, подсветка в карте дверей ...

И вот эти лампы (#66 и #65) в багажнике как ни в чем ре бывало загораются и гаснут ....

Сообщение **Cateika** » 02 мар 2019, 21:43

а что мешает посмотреть нормальные схемы т.Эльзы ?
Так то, эти из Толерансы = ущербные...

... (одному персонажу - электронику, как то отписывал, что сие изделие не есть гуд... т.к. в этой проге, легенда = от авто ПОСЛЕ 09.97 г/в... а сами эл.схемы = ДО 08.97 г/в...

)

ЗЫ. эти схемки, больше подходят для моего автоса... и то не пользуюсь, т.к. есть нормальные в 100% - ом соответствии с годом выпуска и пр. нюансами...

Сообщение **ursul** » 02 мар 2019, 22:04

Cateika: 02 мар 2019, 21:43 а что мешает посмотреть нормальные схемы т.Эльзы ?
Так то, эти из Толерансы = ущербные... ... (одному персонажу - электронику, как то отписывал, что сие изделие не есть гуд... т.к. в этой проге, легенда = от авто ПОСЛЕ 09.97 г/в... а сами эл.схемы = ДО 08.97 г/в... )

ЗЫ. эти схемки, больше подходят для моего автоса... и то не пользуюсь, т.к. есть нормальные в 100% - ом соответствии с годом выпуска и пр. нюансами...

да, я по твоим и листал. листик, ручка и два дня на "коленях" у авто

Сообщение **ahrutsky** » 02 мар 2019, 22:14

Cateika: 02 мар 2019, 21:43 а что мешает посмотреть нормальные схемы т.Эльзы ?

отсутствие оной ....

Cateika, ай нид хелп !

Сообщение **ahrutsky** » 02 мар 2019, 23:48

Cateika: 02 мар 2019, 21:43 а что мешает посмотреть нормальные схемы т.Эльзы ?

в ней то же самое ....

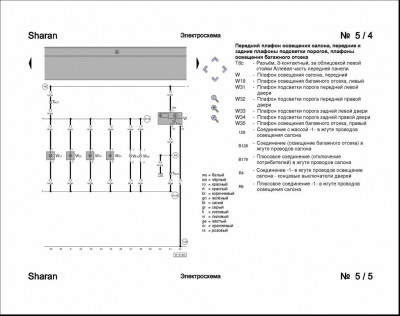

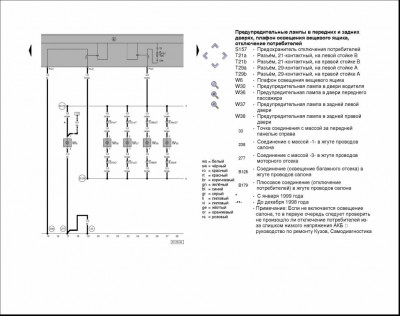

плафоны салона 1 и 2 ряда, а также освещения багажника сидят на параллельных линиях:

Сообщение **ahrutsky** » 03 мар 2019, 14:11

Cateika: 02 мар 2019, 21:43 что мешает посмотреть нормальные схемы т.Эльзы

Cateika, в Эльзе есть инфа, где находится соединение провода освещения ro/ws, на котором провод разветляется на освещение плафонов 1, 2 ряда и дальше на освещения багажника ?
И может по какой из передних стоек сам провод на плафон 1 ряда проходит проходит ?

Сообщение **Cateika** » 03 мар 2019, 15:17

Нет такой инфы. (остаётся толко потрошить жгут)

Сообщение **Power** » 03 мар 2019, 15:41

Соединение В179? В понедельник посмотрю в книжке.

Сообщение **ahrutsky** » 03 мар 2019, 22:05

Cateika: 03 мар 2019, 15:17 Нет такой инфы. (остаётся толко потрошить жгут)

эх, не есть гуд .....
