Генератор

Сообщение **ahrutsky** » 28 июн 2020, 09:48

Yurec66: 28 июн 2020, 09:44 Получается он под шкивом ГУ что ли находится?

вроде да, с низу заглянете - увидите.
Такое шло на 1.9 дизель 1Z, AFN, AVG, вашем AHU и 2 литровой бензинке ADY.

кондиционер на авто есть ?

ремни по какому варианту у вас ?

Сообщение **Yurec66** » 28 июн 2020, 11:32

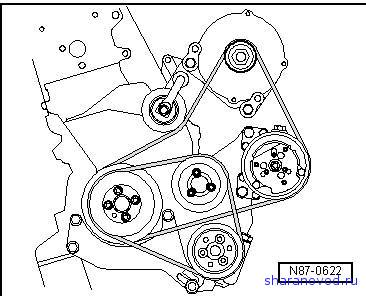

Кондей есть. Вот такая схема у меня.

: Генератор - Screenshot_5.jpg (27.32 КБ) 1983 просмотра

Может вот он регулировочный болт? Его нужно ослабить и шкив пойдет вперед.

: Генератор - Screenshot_6.jpg (10.6 КБ) 1982 просмотра

Сообщение **Cateika** » 28 июн 2020, 12:44

Yurec66: 28 июн 2020, 11:32 Вот такая схема у меня.

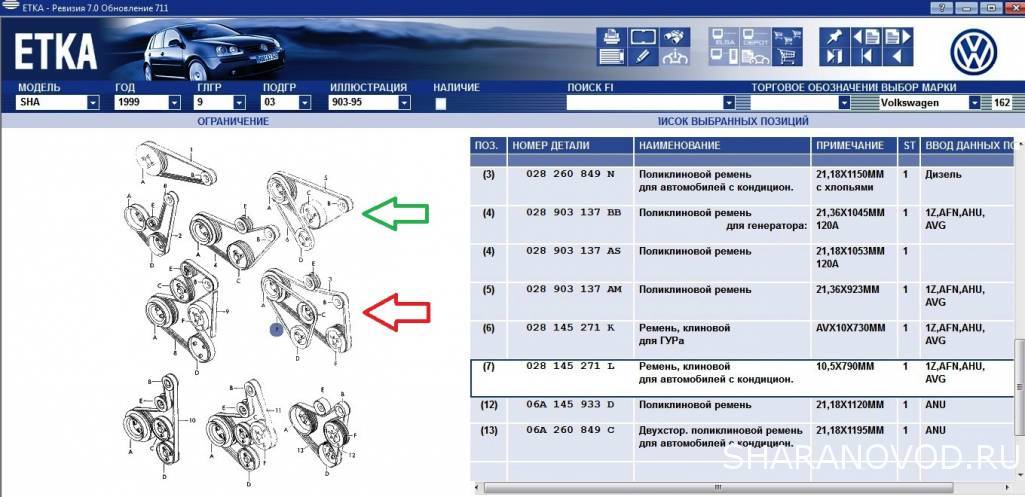

И чем она отличается от схемы по красной стрелке ???

Yurec66: 28 июн 2020, 08:47 ...не могу найти как меняется узкий ремень...

Разводишь какую то бадягу... на ровном месте, из ничего !!!

...там без всяких картинок = всё ясно и понятно, как и что...

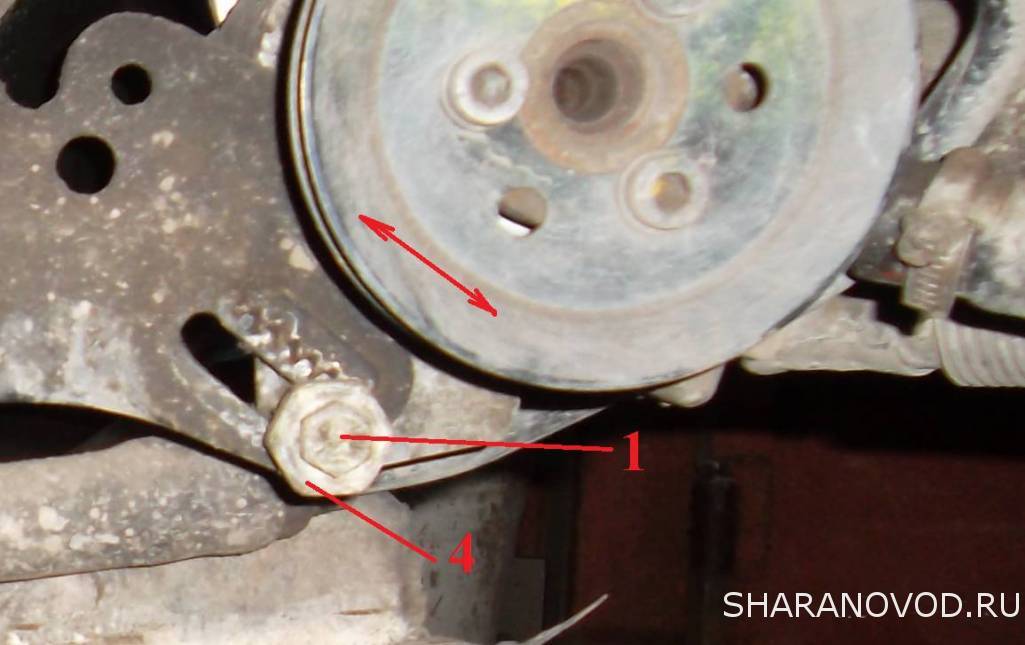

Ослабляешь три болта: 1 - перед насоса; 2 - болт подвижного кронштейна; 3 - зад насоса;...
4 - зубчатая гайка, вращая которую передвигаешь насос к/от КВ... Подвинул насос к КВ --> одел ремень --> отодвигаешь от КВ --> натягиваешь ремень... зубчатая гайка двигается по зубчатой рейке на кронштейне... моменты затяжки и пр. = у т.Эльзы ...

Сообщение **Yurec66** » 28 июн 2020, 14:06

Cateika: 28 июн 2020, 12:44 Разводишь какую то бадягу... на ровном месте,

Подзабыл уже, решил подготовиться. Раньше снимал и Гену и ролик и компрессор и ГУР. Делал все интуитивно. А ща как то стреманулся, что забыл.

Вот к примеру по Эльзе смотрю параграф установка ручейкового ремня и дает ссылка на гл. 13, а там пустой лист.

. Пойду еще курить. Надо вспомнить как ролик с рычагом снимаются. Заказал сегодня ремни континенталь и крышечку для рычага ролика.

Сообщение **ursul** » 28 июн 2020, 17:34

Cateika: 28 июн 2020, 12:44 Ослабляешь три болта: 1 - перед насоса; 2 - болт подвижного кронштейна; 3 - зад насоса;...
4 - зубчатая гайка, вращая которую передвигаешь насос к/от КВ... Подвинул насос к КВ --> одел ремень

у меня ремень так не снять. снимаю гур с кронштейном.

Сообщение **ahrutsky** » 28 июн 2020, 17:43

ursul: 28 июн 2020, 17:34 у меня ремень так не снять. снимаю гур с кронштейном

а шкиф тогда не проще снять ?

Сообщение **ursul** » 28 июн 2020, 17:55

ahrutsky: 28 июн 2020, 17:43
ursul: 28 июн 2020, 17:34 у меня ремень так не снять. снимаю гур с кронштейном
а шкиф тогда не проще снять ?

нет

Сообщение **Yurec66** » 28 июн 2020, 18:51

Так если есть натяжной болт, вроде он и должен решать все проблемы. У меня на бэхе такой похожий механизм натяжки ремня генератора был.

Сообщение **Yurec66** » 29 июн 2020, 11:56

Добрался до нужной кочерги. Но вот что обнаружил - шкивы помпы, кв отличаются по ширине от шкива Гура. У кура на глаз уже. Не порешает ремень? Купил такой 11.9х793. И еще отсутствует зубчатая гайка натяжения. Только болт был и все..

Отправлено спустя 45 секунд:
Верхний шкив от гура. Снял и приложил для сравнения

Сообщение **ahrutsky** » 29 июн 2020, 15:37

Yurec66: 29 июн 2020, 11:56
И еще отсутствует зубчатая гайка натяжения. Только болт был и все..

дык оне в сборе в магазах продаются щас !
