Ремонт штатного догревателя D5WZ (Шаран, Галакси, Альхамбра)

Сообщение **Cateika** » 16 дек 2021, 12:36

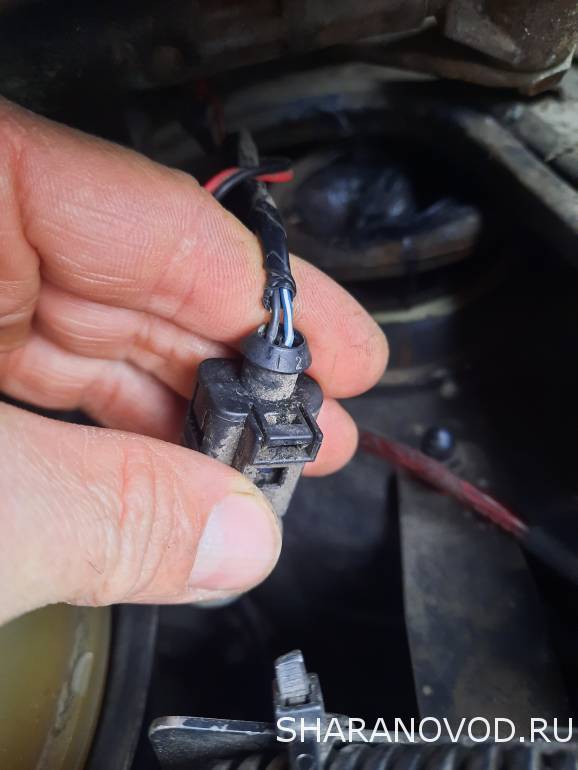

У термика, два провода чёрн и белый (?)... При вкл.заж., на белом , должен быть +... Если на нём нет напряжения, следует проверить/заменить презик №3 (под цмф-блоком)

Сообщение **kuzen31** » 16 дек 2021, 13:06

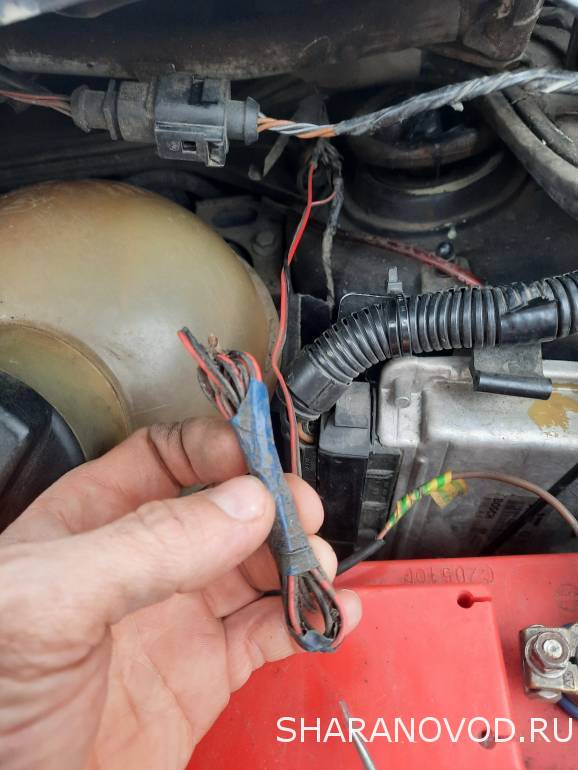

Вот что нашол, нахера спрашивается

Отправлено спустя 1 час 54 минуты 22 секунды:
Cateika,
Что за цмф блок?

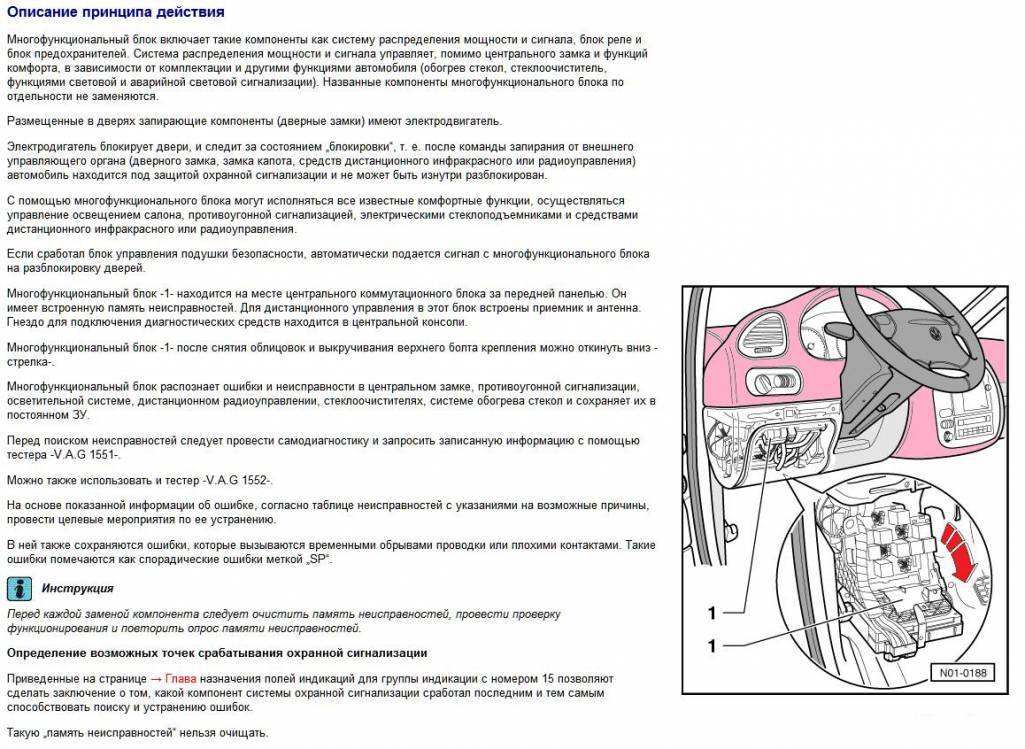

Сообщение **Cateika** » 16 дек 2021, 15:23

kuzen31: 16 дек 2021, 15:01 Что за цмф блок?

центральный многофункциональный блок.

Сообщение **kuzen31** » 16 дек 2021, 15:51

Цел пред

Отправлено спустя 18 секунд:
На синий на дат нет питания

Отправлено спустя 33 минуты 41 секунду:
Дал питание на 6 пин. Начала запускаться и .....
01410 пергрев отопителя
06-00 слишком высокий уровень сигнала.
Ошибку стёр пока.
Два дня как снимали эбер, насос работает.
Не ужели воздух так и невыдавило.
И где всё таки питание на дат теряется

Отправлено спустя 2 минуты 1 секунду:
Cateika,
Есть схема проводки её?

Сообщение **Cateika** » 16 дек 2021, 16:42

kuzen31: 16 дек 2021, 16:27 Есть схема проводки её?

ДАВНО...

Сообщение **kuzen31** » 16 дек 2021, 16:44

Спасибо за схемы.

Сообщение **diesel1979** » 16 дек 2021, 18:31

Доп насос ож скорее всего не работает,d5 без насоса в перегрев уходить будет

Сообщение **kuzen31** » 16 дек 2021, 18:37

diesel1979,
Работает

Отправлено спустя 2 часа 54 минуты 45 секунд:
Cateika,
с преда 19 на реле 449 потом на термодат плюс приходить должен, так?

Сообщение **Cateika** » 16 дек 2021, 22:32

kuzen31: 16 дек 2021, 21:32 с преда 19 на реле 449 потом на термодат плюс приходить должен, так?

... да, должен... вытащи эту релюху, замкни (скрепкой,уеппкой и пр.) контакты на колодке под № 7 и 6 ... тем самым, исключив реле термика из цепи...

Сообщение **kuzen31** » 16 дек 2021, 22:36

А реле управляется минусом. Р7 12пин, если нет минуса массу подкинуть реле сработает?
