Подсветка клавиш и другого оборудования

Сообщение **ursul** » 16 июл 2018, 21:18

Пропала подсветка кнопок на бороде, пепельници, не притухает и не регулируется подсветка доски и часов. Часи и доска подсвечиваются, но они у меня когда зажигание включено всегда горят.
Елза есть но схеми на немецком, незнаю чтот именно искать.

Подскажите куда копать и схемку.

Что делал - перепаял светодиоди на кнопках, просто заменил сгоревшие и взял другой цвет. Все работало.

ursul, а предохранители проверял? Внимательно проверь регулятор яркости. Как правило именно он виновник. Освещение приборки, считай отдельная линия. У тех, у кого прибора светится не постоянно, её подсветка загорается только через секунду после того, как остальная подсветка уже горит.

Сообщение **ursul** » 16 июл 2018, 21:30

Да, тоже думаю на регулятор яркости. Но нет схеми. Предохранителя вроде как отдельно на подсветку нет (смотрел в файле "ЦБ реле и предов шаран"). Завтра буду копать, но хотелось схему распечатать до гаража. Или подскажите как на немецком ета хрень називается или номер схеми по ельзе.
У меня еще цз завис в положение "все закрить". Но ето отдельная тема, пока езжу предохранитель витащив питания блока цз (которого у меня физически нет)

ursul: У меня еще цз завис в положение "все закрить"

Залип концевик на замке - замена.
Предохранитель на питании фар и габаритов, плюс вой контакт которого выходит на переключатель включения габаритов и фар.
Схема есть тут: Электрические схемы Шаран
И крайнее, ursul, ну неужели ни как не получается привыкнуть не копипостить? Тем более что твой ответ идёт сразу следом за моим сообщением. И так понятно, о чем ты. Прекрати, а то опять ПРИДЕТСЯ включать административный ресурс. Правила- есть правила и никому не дано право их нарушать. Даже мне.

Сообщение **ursul** » 16 июл 2018, 23:23

Схеми я знаю где.
Фари и габарити работают.
Лан покопаю завтра.

Сообщение **Cateika** » 17 июл 2018, 09:22

ursul: Елза есть но схеми на немецком

Re: Руководство по ремонту и обслуживанию автомобилей ELSA (Пост pexota #29768)
К тому, что нехер гонятся за "крутыми" версиями... в 3.9, 4.0, 4.1 по Шарану = эл.схемы и руководство по ремонту = на русском... в базах т.Эльзы для 5.3 = русский исчез... (пиндосы обиделись)...

Cateika: с базами 2016...Короче - базы хоть и новые а фуфло конкретное...Не нужно забывать, кто производ проги... русский их откровенно - не клопёт...

Не нужно месить в кучу подсветку часов, приборки и подсветку в центральной консоли.
Подсветка часов - вообще по двум каналам запитана.
Подсветка приборки - или от исполнения (вар. I - сразу после вкл. зажигания; вар. II - с вкл.габаритов и вкл. зажигании)... или из-за неисправности диодной развязки в доске (где подсветка загорается сразу с вкл.заж., такая приборка = имеется... подкинул и глянул... с вкл.заж. - подсветка загорается сразу, на регулятор яркости - не реагирует... вкл.габариты - регулировка яркости работает...)
Подсветка в центральной консоли - только при вкл.габаритов.
Сама подсветка = "клемма 58b"(серо-синие провода) хоть и приходит на приборку, часы, подсветку в центральной консоли, однако напряжение на ней появляется ТОЛЬКО при включении центрального переключателя в положения "габариты" и --> др.

Трабла в центральном переключателе = если при вкл.габ., отсутствует напряжение на кл.1 переключателя освещ.
Если там напряжение есть, но отсутствует на часах (откл.заж. и вкл.габар.), и на подсветке консоли = в соединении А4 (сборка серо-синих проводов клеммы 58b)

Сообщение **ursul** » 17 июл 2018, 17:45

ельза 4.0
видимо база новая

по проблеме - 58b висела на земле через кнопку подогрева заднего стекла. даже не кнопка, а резьем.

мне в принципе номер клемми и нужен бил.

спасибо

Сообщение **FAGUNDOS72** » 13 окт 2018, 14:00

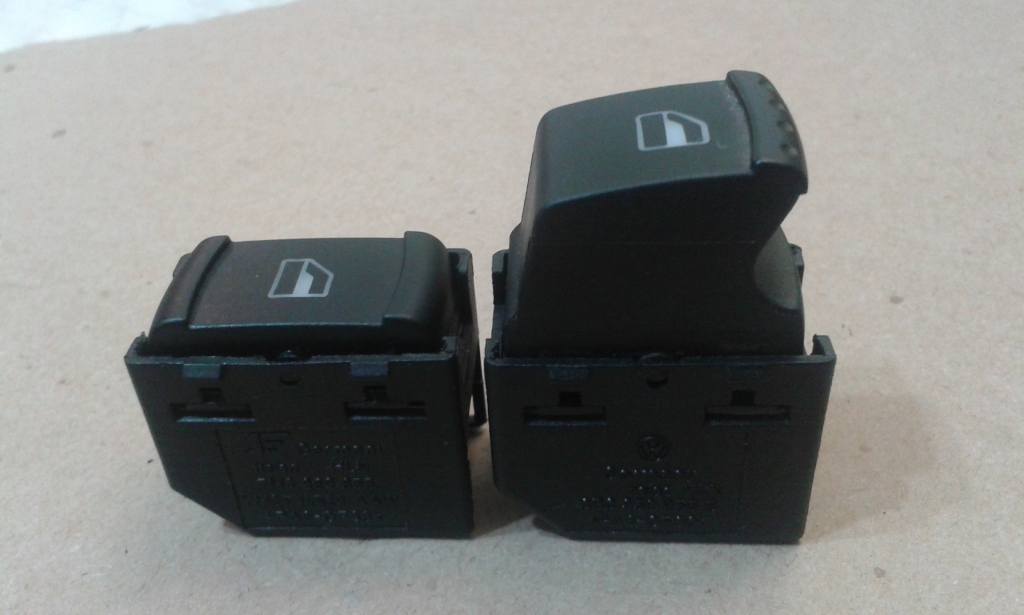

Заменил кнопку ст.подъема задней левой двери... как и положено, кнопарь приехал с Алии, от наших младших собратьев по VAGу Джетта, Бора, Гольф...
вот этот продаван - https://ru.aliexpress.com/item/Runmade- ... 33edbLebTR

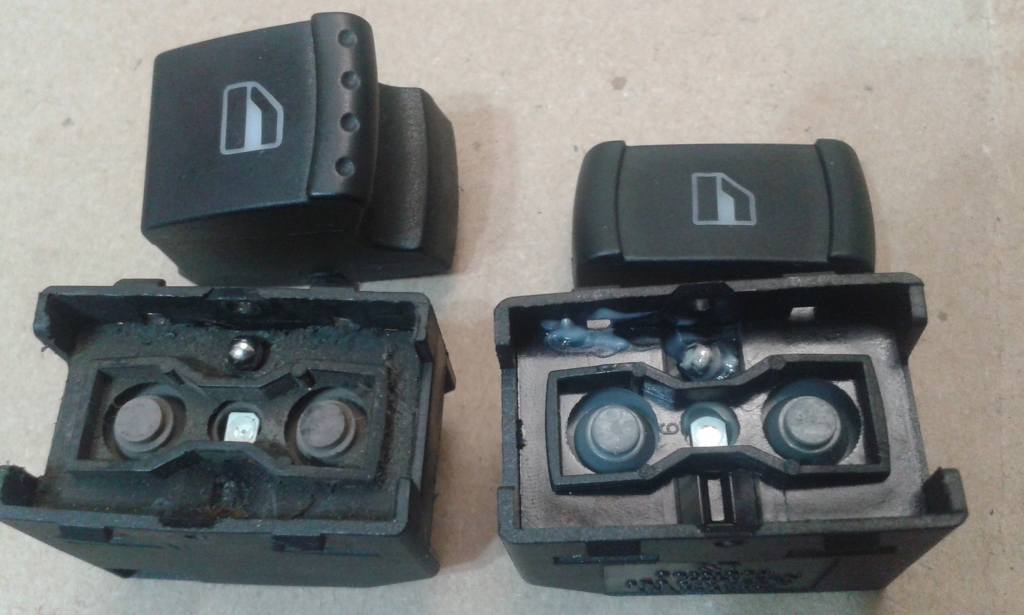

визуально видно что она с двух сторонним нажатием кнопаря... у нашего Шарана под одну сторону... снимаем родную "фалангу" и переставляем на приехавшую из Поднебесной

...

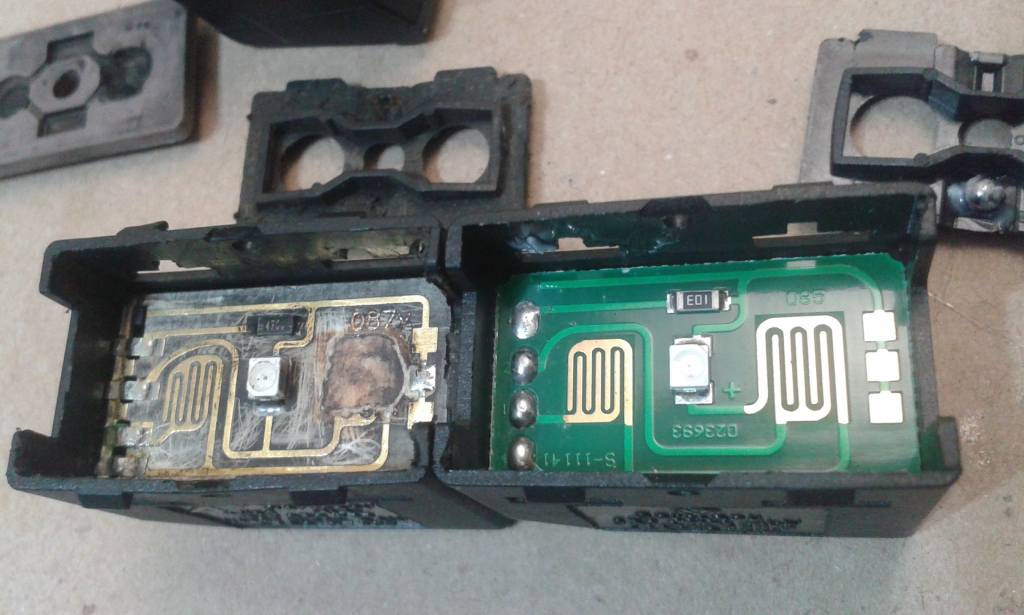

подсветка у нее - на уровне... работает во все направления...

Сообщение **miki996** » 13 окт 2018, 22:03

а что сразу не купить без переделок?

Сообщение **Power** » 14 окт 2018, 00:01

Как что? Кнопку.
