Ремонт штатного догревателя D5WZ (Шаран, Галакси, Альхамбра)

если я не ошибаюсь то питание можно проверить при включенным зажигании.а вот сигнал управления-при заведеном двигателе.а вот распиновку где плюс и минус не подскажу-не помню.

Сообщение **mazuric** » 04 ноя 2017, 17:10

Нашел сегодня оборванный провод на фишке!Подключил комп,котел прозвонился,прочитал ошибку 01491,свеча накала.Ошибку стер,заново продиагностировал,ошибка больше не появилась,но и котел не запустился.На панели показывал t 8,5 градуса.Вроде должен был запуститься или хотя-бы попытаться.Завтра попробую перемкнуть датчик под панелью и проверить опять на ошибки.Может еще что глянуть?
Address 18: Aux. Heat Labels: User\7M3-815-071.lbl
Part No: 7M3 815 071 A
Component: HEIZG. B/D5W 0001
VCID: 2E53E833EA0C643

5 Faults Found:
01491 - Glow-Plug for Heater (Q9)
36-00 - Open Circuit
01491 - Glow-Plug for Heater (Q9)
36-00 - Open Circuit
01491 - Glow-Plug for Heater (Q9)
36-00 - Open Circuit
01491 - Glow-Plug for Heater (Q9)
36-00 - Open Circuit
01491 - Glow-Plug for Heater (Q9)
36-00 - Open Circuit

Сообщение **Ghost** » 04 ноя 2017, 19:05

Добрые люди подскажите, из бака на насос подается под давлением или за счет разрежения насоса?

Сообщение **mazuric** » 04 ноя 2017, 20:17

Ghost: за счет разрежения насоса

Сообщение **mazuric** » 05 ноя 2017, 18:35

Сегодня вытащил свечу и сетку.Сетка прогорела насквозь,на свече конец оплавленный.Буду заказывать.Еще не работает насос доп охлаждения,на прямую кинул 12 вольт,он молчит.Тоже закажу.Делал тест исполнителей на котле,вентилятор и насос работают,хоть это радует.

Сообщение **miki996** » 07 ноя 2017, 09:19

керамику покупай. не жмись.

Сообщение **mazuric** » 07 ноя 2017, 17:51

miki996: керамику покупай. не жмись.

Заказал металл,я не жмот,я нищеброд)

Номерок керамики на D5WZ не нашел...В темах встречался,но номер не бьется...

Сообщение **miki996** » 07 ноя 2017, 21:04

mazuric, НУ А если чуток Поискать

Сообщение **mazuric** » 07 ноя 2017, 21:59

miki996, Я с али не дружу,тем более доставка-вечность.А мне надо на следующих выходных все сделать,потом будет некогда.Соберу как есть,сколько проходит,главное,что теперь знаю как все устроено и с самостоятельным ремонтом проблем не возникнет,конечно-же благодаря отличному форуму и отзывчивым форумчанам!

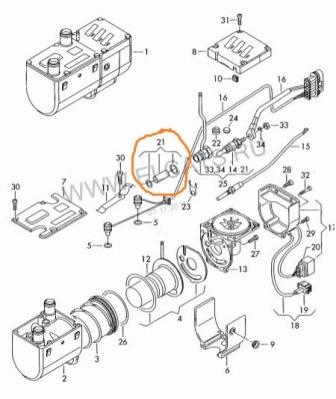

С сеткой в непонятках,заказал вот эту VAG 7D0 898 885 B, читал что есть с выступом,есть без.У меня стояла с выступом,а тут фоток ни одной нет...Но вроде по совместимости для D5WZ...И что там за колечки в комплекте?У меня вроде не было когда вытаскивал?

Сообщение **miki996** » 08 ноя 2017, 10:44

фия.... по оригинальному номеру больно она круто стоит.....
Сетка свечи Гидроник D4/5 (со ступенькой) для № котла 252221 и 252219
