D3WZ Мозги. Таки, ремонт или ?...

[Cateika]

...исходящий из насоса шланзик не наращивал, а воткнул сразу, а вот входящий нарастил...

Таки, всё наоборот !!! ... исходящий (насос --> котёл), заменил концевой шланг на трубке... где то, длиннее см 15-20 стал... а входящий (магистраль из бака --> насос) = не трогал абсолютно, просто просунул в отверстие, которое получилось "по середине" и всё... нет такой необходимости наращивать либо обрезать и пр. ...
ЗЫ. Юра... на наших легковых автосах, некоторое увеличение длинны магистралей абсолютно не критично, сие актуально для монтажа на грузовичках, из-а их размеров...

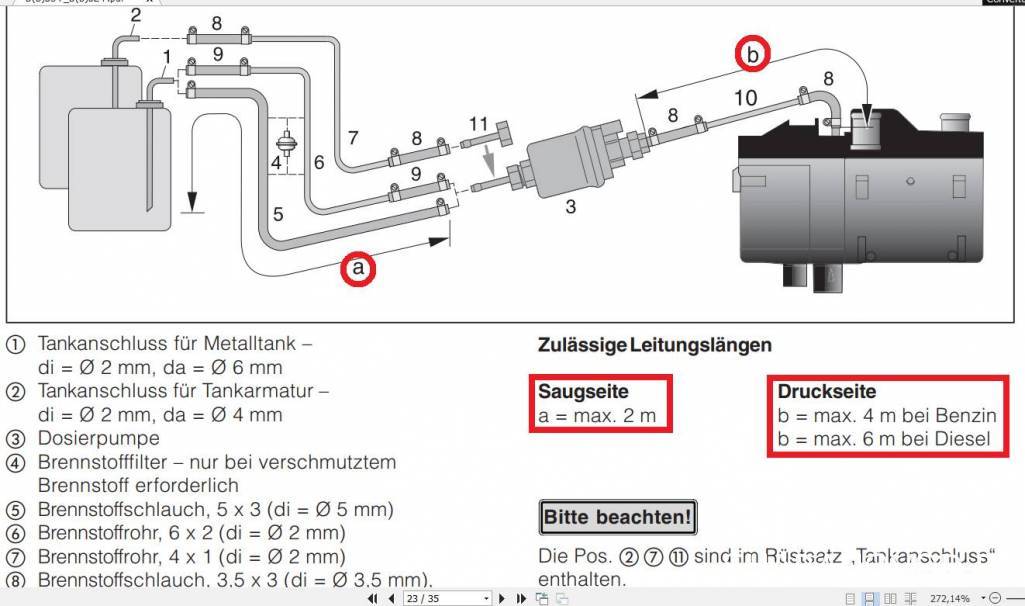

монтажные размеры топливных магистралей:

[Yurec66]

Вадим ты мне напоминаешь Анатолия Вассермана. Тот тоже очень умный и практически на все может ответить
Я уже говорил, у тебя есть одна особенность - нахождение рисунков с данными по конкретной теме.

[Yurec66]

Так то оно не сложно перенести. Вопрос где взять резинку , в которую шланзик вставлять и которая кузов загерметизирует одновременно.

[Yurec66]

Вадим, из рисунка понял, что нужен шланзик бегзомаслостойкий внутренним диаметром 3.5 мм ? Наружный сколько он будет? Он с обеих сторон такой ?

[Cateika]

бегзомаслостойкий внутренним диаметром 3.5 мм ? Наружный сколько он будет? Он с обеих сторон такой ?

Вообще с этим не загонялся... Взял, который везде проходит как "шланг обратки", резиновый в оплётке, какие у него размеры – не помню, они на шланге нарисованы...
Мне всего лишь, требовалось соединить выходной штуцер дозировочника и конец штатной пластмассовой трубки до котла, все остальные шланги – остались штатные...

[Yurec66]

Ну вот, когда в руках был не подумал про это. А сейчас что то задусмался, может и правда насосик под табуретку перенести.... Оезинку- заглушку не могу подобрать. Я если и брал бы шланзик, то резиновый, не в оплетке. На обратку внутренний диаметр 3 идет , а по твоей схеме 3.5 нужен. Есть 3.2, есть 4 мм внутренний. Склоняюсь к 4...

[Spynoff]

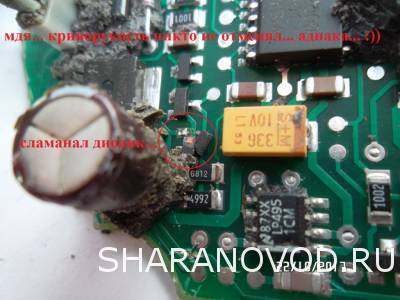

Как же узнать номинал диода, который был сломан в процессе? Помогите пожалуйста

[Cateika]

Spynoff, попробую...

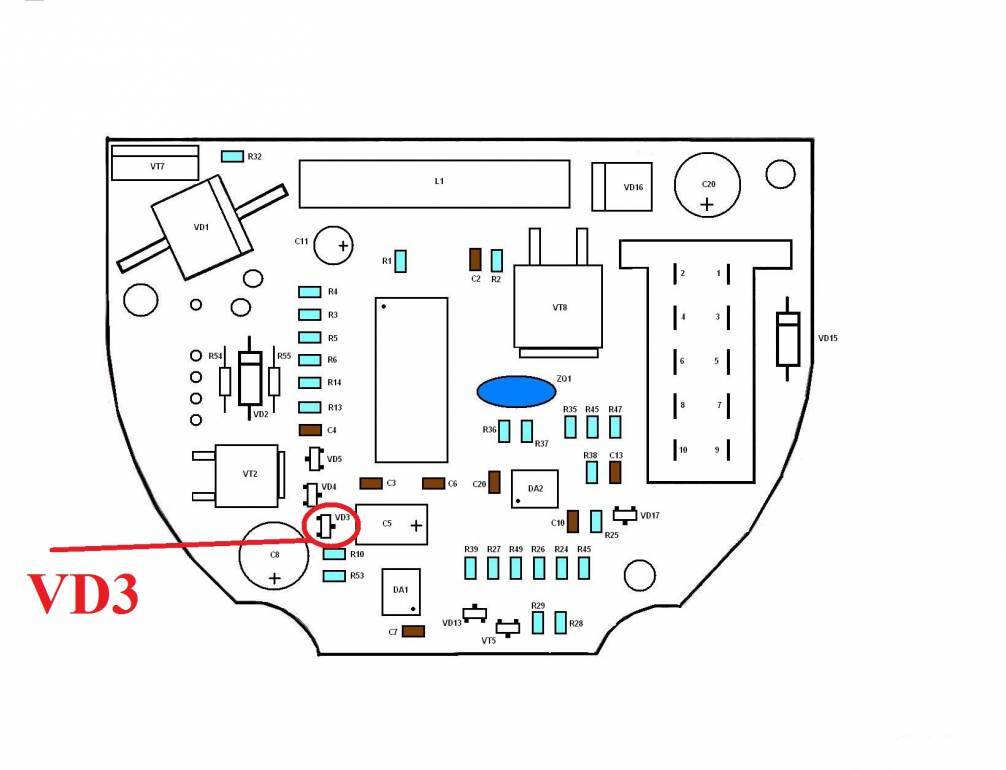

На монтажной схеме платы - это элемент VD3...

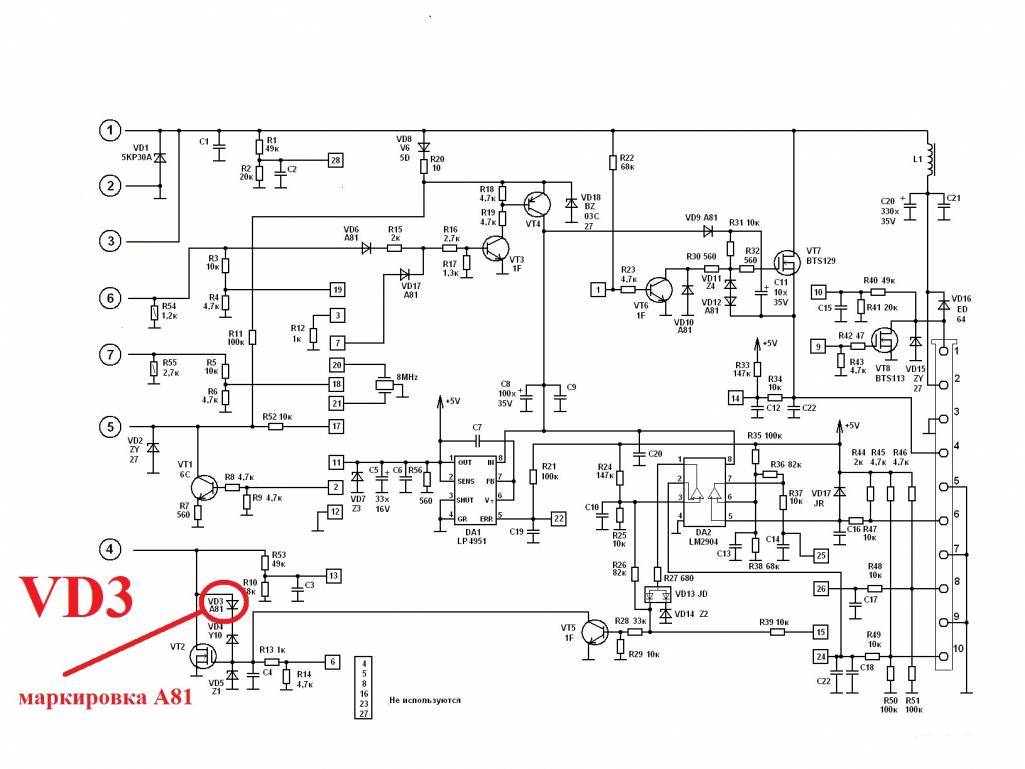

На принципиальной схеме - элемент VD3 с маркировкой A81...

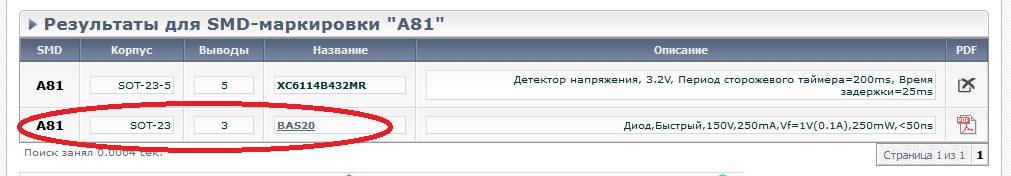

Порывшись в тырнете, узнаём что маркировка данного диода соответствует марке BAS 20...

Качаем даташит, и результат...

Даташит А81.pdf

(129.7 КБ) 163 скачивания

[Spynoff]

ОГРОМНОЕ Вам Спасибо, Добрый Человек
