Вакуумная система ТДИ, вопрос

для этого существует вакуумный насос, а ВАШИ ШУТКИ НЕ УМЕСТНЫ)))

Сообщение **Ursinoid** » 20 ноя 2015, 20:55

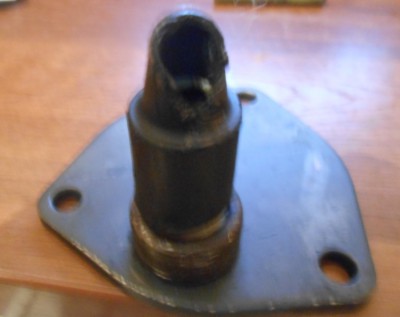

Всем привет! У меня вопрос, случайно сломал трубку от вакуумника, решил сделать этот узел, снял крышку и увидел, что на внутренней стороне есть следы трения механизма вакуумного насоса о крышку, а клапан в выходном штуцере не не совсем держит вакуум, как это устранить, а если не устранять, как это повлияет на работу вакуумной системы?

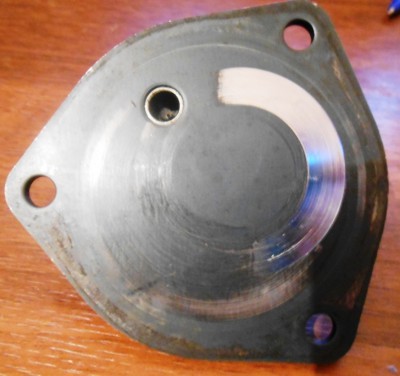

: Это крышка со следами трения.

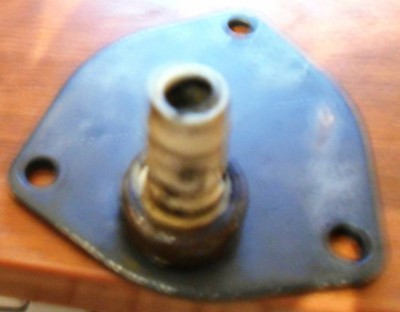

: В этотм штуцере и стоит обратный клапан, он как раз и плохо держит вакуум.

Сообщение **Cateika** » 21 ноя 2015, 19:24

... Человек крышку шлифовал ..., ... ещё было ..., ... инфуха, тоже может оказаться полезной ...
...

...

Сообщение **Ursinoid** » 21 ноя 2015, 21:27

Действительно ценная инфа! По крайней мере вижу куда работать. Вместо уголка да и всей вакуумной трубки купил наш вакуумный шланг от каких-то жигулей, по крайней мере на рынке так сказали. А клапан наверное ещё один поставлю между штуцером и шлангом. А выработку действительно наверное надо шлифануть.

Сообщение **skofeld100** » 17 дек 2015, 12:37

А где взять правильную разводку вакуумных шлангов на клапан и турбину?

Сообщение **Cateika** » 17 дек 2015, 13:54

Схемы подключения шлангов системы регулирования давления наддува:
Двигатели 1Z|AHU|AFN|AVG|ANU|AJH|ASZ|AUY|BTB|BVK|AWC|BRT -

Vak_Magstrali_1Z_AHU_AFN_AVG.rar: (145.46 КБ) 942 скачивания

Двигатели ANU -

Vak_Magistrali_ANU.rar: (36.01 КБ) 363 скачивания

Двигатели AJH -

Vak_Magistrali_AJH.rar: (85.52 КБ) 356 скачиваний

Двигатели ASZ|AUY|BTB|BVK -

Vak_Magistrali_ASZ_AUY_BTB_BVK.rar: (23.39 КБ) 419 скачиваний

Двигатели AWC -

Vak_Magistrali_AWC.rar: (120.37 КБ) 330 скачиваний

Двиатели BRT -

Vak_Magistrali_BRT.rar: (18.99 КБ) 341 скачивание

Сообщение **445472797** » 24 окт 2016, 21:54

Схемы открываются маленькими фотографиями, ничего не разобрать!
Может подскажете,что я не то делаю..

Сообщение **miki996** » 25 окт 2016, 01:12

нажимай на стрелочку рядом с фоткой (слева)

Сообщение **445472797** » 26 окт 2016, 13:37

Спасиб, что то я затупил))
А вы случайно не знаете, при проверке производительности вакуумного насоса, какое значение должен показывать вакууметр?

Сообщение **iPantazi** » 27 фев 2017, 00:44

Cateika: Схемы подключения шлангов системы регулирования давления наддува:.

А такая схема для матора 2.0 tdi BRT есть?
