Не запускается двигатель - молчит стартер

Сообщение **Cross** » 15 июл 2022, 10:52

Добрый день! Шаран awc, Постоял пару дней на ремонте(суппорт задний ремонтировал), включал радио. Посадил аккумулятор, зарядил. Зажигание работает, стартер не крутит. Завел подключив напрямую провод на бендикс. Проверил предохранители, добрался до реле. Реле щелкают, значит сигнал с контактной группы замка идет, но не приходит на стартер. Какое из них стартера так и не разобрался, несколько реле щелкает. Мотор работает нормально. Где искать причину не знаю, может кто сталкивался?

Сообщение **Cateika** » 15 июл 2022, 18:42

Cross: 15 июл 2022, 10:52 Завел подключив напрямую провод на бендикс. Проверил предохранители...

Какие, нах, предохранители в цепях стартера !?...на бендиксе НИКОГДА не встречал проводов, чёбы, его куда то там, подключить !!!...

<<...Sharan 2004 AWC ABT...>> авт, это как понимать вашпэ ??? ... Ежели это код коробки = таких на шараноидах, как бэ, не было... Гесли, авто прировнять к акпп = тогда, меняет дело...ну, есть тоже, у тя, реле блокировки стартера и .... Что ?

...
AWC - (!!!???) - дык, и лови схемы для этого мотора, по г/в... в соответствующей теме...

Сообщение **Cross** » 15 июл 2022, 20:44

Cateika: 15 июл 2022, 18:42 Какие, нах, предохранители в цепях стартера !?...на бендиксе НИКОГДА не встречал проводов, чёбы, его куда то там, подключить !!!...
<<...Sharan 2004 AWC ABT...>> авт, это как понимать вашпэ ??? ... Ежели это код коробки = таких на шараноидах, как бэ, не было... Гесли, авто прировнять к акпп = тогда, меняет дело...ну, есть тоже, у тя, реле блокировки стартера и .... Что ?
...
AWC - (!!!???) - дык, и лови схемы для этого мотора, по г/в... в соответствующей теме...

ABT немецкая тюнинг контора, кпп механика, схемы смотрел, но разобраться по ним не получается пока. Может подскажете какое из реле реле стартера?

Отправлено спустя 19 минут 1 секунду:

Cross: 15 июл 2022, 20:44 Сегодня, 18:42
Какие, нах, предохранители в цепях стартера !?...

Cross: 15 июл 2022, 20:44 на бендиксе НИКОГДА не встречал проводов, чёбы, его куда то там, подключить

Предохранители на ЭБУ, На бендикс с аккумулятора питание подал что бы проверить стартер.

Сообщение **Vofik** » 15 июл 2022, 22:33

Смотри предохранитель на 30 А в салоне второй с права №25

Сообщение **Cateika** » 16 июл 2022, 08:33

Cross: 15 июл 2022, 21:03 Может подскажете какое из реле реле стартера?

МКПП... тогда, у стартера - одно реле, называется втягивающее реле и находится непосредственно на самом стартере, его задачи: 1. замкнуть контакты для подачи тока от акб на обмотку якоря стартера через щётки... и 2. вытянуть бендикс (т.е. обгонная муфта стартера) для зацепления с маховиком двигателя...

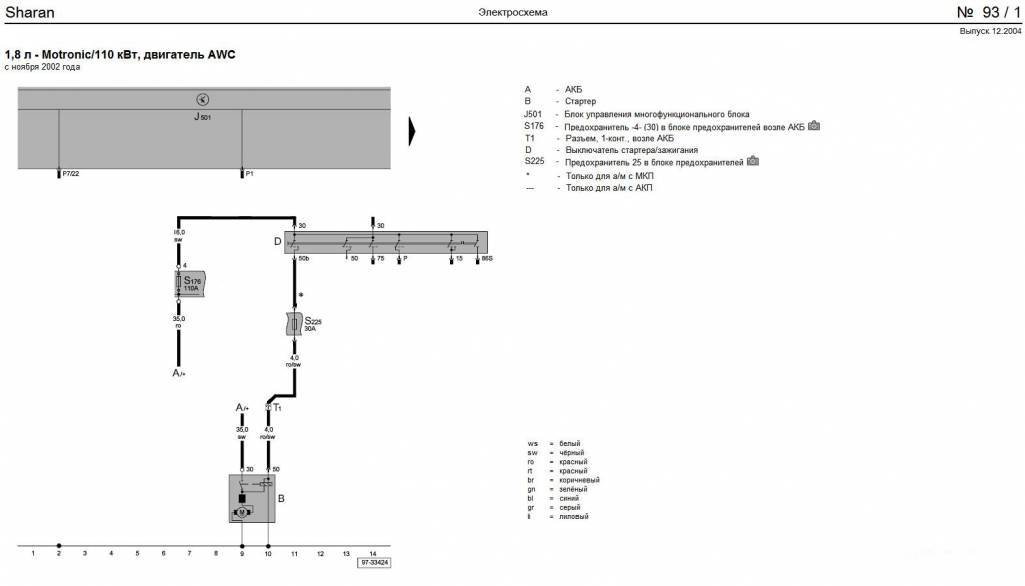

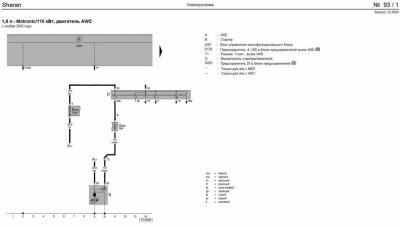

зл.схема стартера(убрано всё лишнее)

ЗЫ.

Cross: 15 июл 2022, 21:03 На бендикс с аккумулятора питание подал

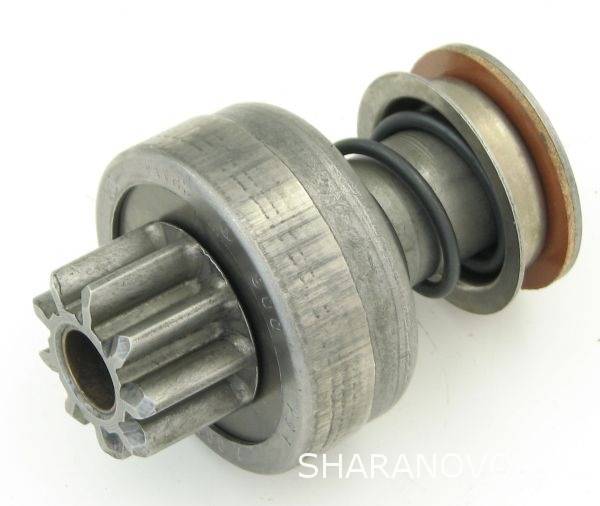

вот бендикс !!! как на него питание подал !!!

Сообщение **Cross** » 16 июл 2022, 09:24

Cateika: 16 июл 2022, 08:33 вот бендикс !!! как на него питание подал !!!

Ошибся, подал питание на втягивающее реле. Но на втягивающее питание тоже через реле питание должно идти?

Сообщение **Cateika** » 16 июл 2022, 10:24

Cross: 16 июл 2022, 09:24 на втягивающее питание тоже через реле питание должно идти?

Нет никакого реле. Схему подключения привёл, для этого г/в и мотора... Включение втягивающего - от замка, через предохранитель и одно контактный разъём...

Сообщение **Cross** » 17 июл 2022, 20:20

Vofik: 15 июл 2022, 22:33 Смотри предохранитель на 30 А в салоне второй с права №25

Он и оказался, по табличке не понятно, а инете описание предохранителей не соответствует.

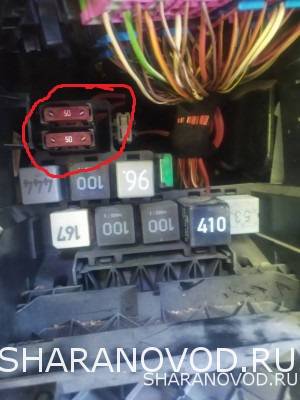

Еще вопрос не по теме. За что отвечают эти предохранители(выделили красным)? Один был сгоревший, но диагностика ошибок не выдавала, поставил новый, ничего не изменилось и начал высаживаться аккумулятор.

Сообщение **Cateika** » 18 июл 2022, 09:00

Назначение и размещение предохранителей и реле (Пост 11piligrim11 #5293)
Подогрев лобового и насос вторичного воздуха...

Сообщение **Vofik** » 18 июл 2022, 23:14

Cross: 17 июл 2022, 20:20 Один был сгоревший, но диагностика ошибок не выдавала, поставил новый, ничего не изменилось и начал высаживаться аккумулятор.

По схеме питание с обоих предохранителей после выключения зажигания должно сниматься,более вероятным может быть потребление по обогреву стекла (верхний предохранитель)(залипание контактов реле оно в нижнем ряду второе слева 100 возле 167) достаньте его увидите есть потребление или нет
