Фиксация дальнего света

Сообщение **Cateika** » 02 окт 2018, 18:36

Когда тянешь рычаг "на себя"(т.е., пытаешься включить дальний) = ближний гаснет ???

Не обращал внимания просто ближний у меня выведен помимо переключателя два проводочка под рулем

пока еще не разбирался что к чему щас проверю искрит контакт когда дальний потяну или нет. Значить так включаю переключатель ближний замыкаю искрит включаю дальний замыкаю провода искрит может вся беда в блоке предохранителей купить другой или ничего не даст?

Сообщение **Cateika** » 02 окт 2018, 19:42

Скорее всего - умерло реле Бл.--Дал. света, либо его управление... Это всё в Центральном МФБ управления электроникой... (блок слева)
Мех.фиксации рычажка = НЕТ, фиксация = "электронная"... Всё нормально с твоим стрекозоидом...
Принцип включения Дал.света (НЕ сигналиации Дальним !!!), следующий:
1.при нажатии рычажка во II-е положение, на контакте LU, появляется напряжение... при отпускании рычажка, он становится в исходное положение = т.е. выключен... на контакте LU напряжение пропадает... а дальний = продолжает гореть, а ближний - отключается...
2. при нажатии рычажка в I-е положение (сигнализация Дальним), на контакте LН появляется напруга... Бл. - продолжает гореть, и одновременно с ним, горит и Дал. ... с контакта LН - напряжение подаётся в цепь Дальнего "напрямую", минуя электронную часть реле...

ЗЫ. эл.схемы не привожу... они есть в соответствующей теме... Конкретно по световым приборам на дорестайлах = в "Базовая комплектация а/м Sharan с сентября 1996 года" и "Наружные световые приборы с сентября 1997 года"...

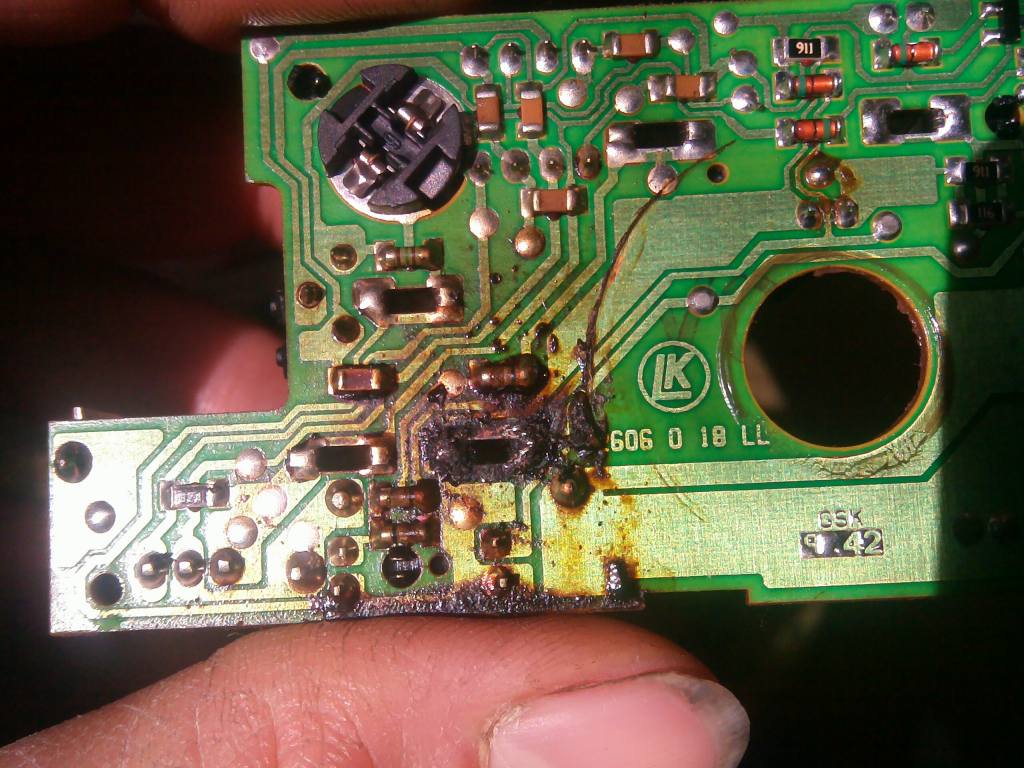

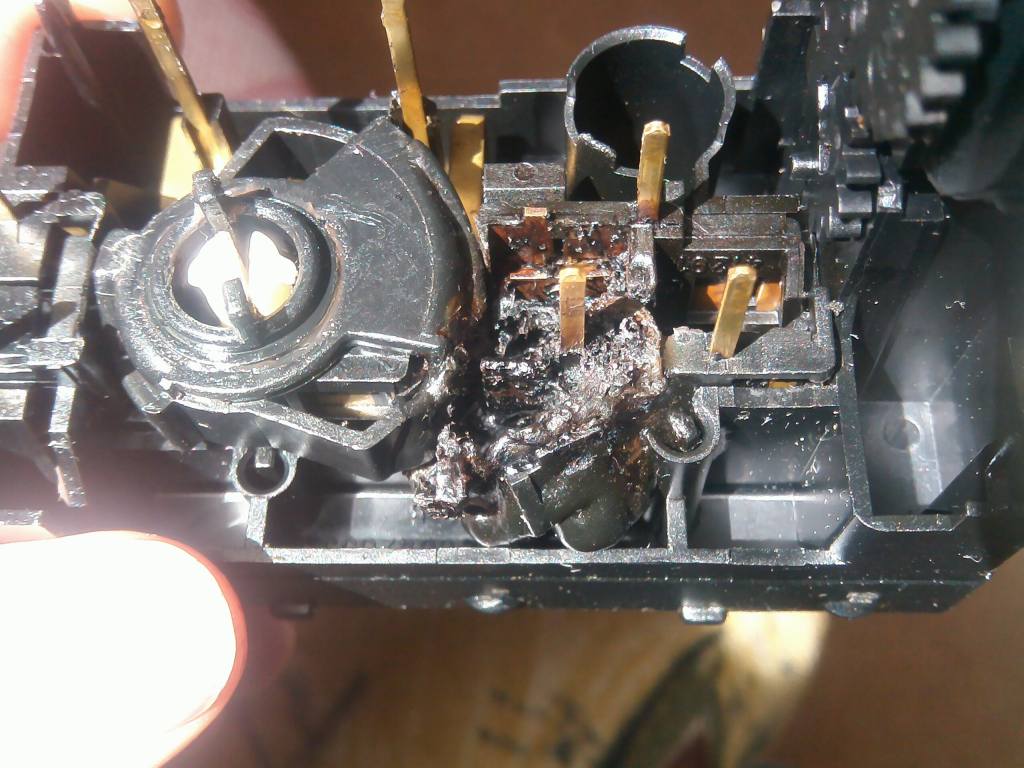

Вот, добрался до переключателя света, там такое, (на фото), может быть причиной не фиксации дальнего и не включения ближнего? Что за ноги погорели? Похоже блок на замену ничего нельзя сделать?

stepanstepan: Что за ноги погорели?

Cateika: Скорее всего - умерло реле Бл.--Дал.

Похоже это реле у него уже давно исключено, как класс. Или замкнули обмотки на реле.

11piligrim11: Похоже это реле у него уже давно исключено, как класс. Или замкнули обмотки на реле.

Пожалуйста скажите что сделать а то не соображу надо просто реле заменить или и реле и блок переключения то же на замену или еще что то надо посмотреть?

Блок переключения однозначно под замену. Реле, вероятнее всего, то же.

Сообщение **Power** » 06 ноя 2018, 22:31

Когда стоит многофункциональный блок, то реле нету. Светом блок заведует.

Power: Когда стоит многофункциональный блок, то реле нету

Это то же можно поставить на эту модель? Как выглядит сколько может стоить, может его лучше поставить?

Сообщение **Power** » 07 ноя 2018, 00:47

stepanstepan, дооснастить вряд ли получится, если его нет.
У тебя блок предохранителей как выглядит?

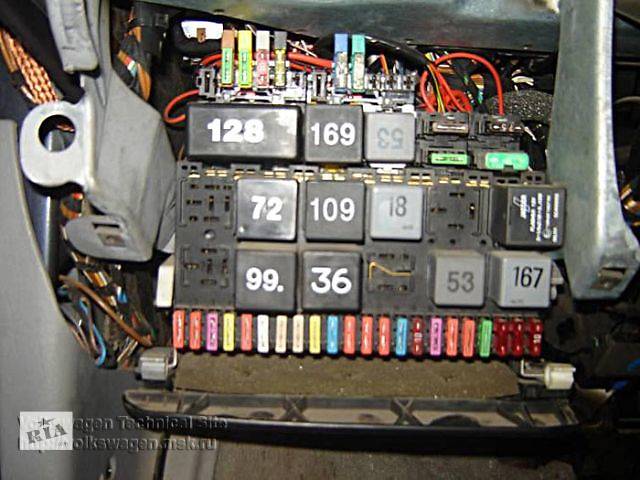

: Вариант А

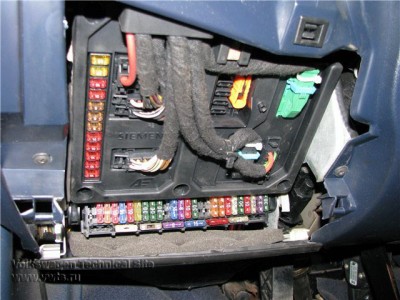

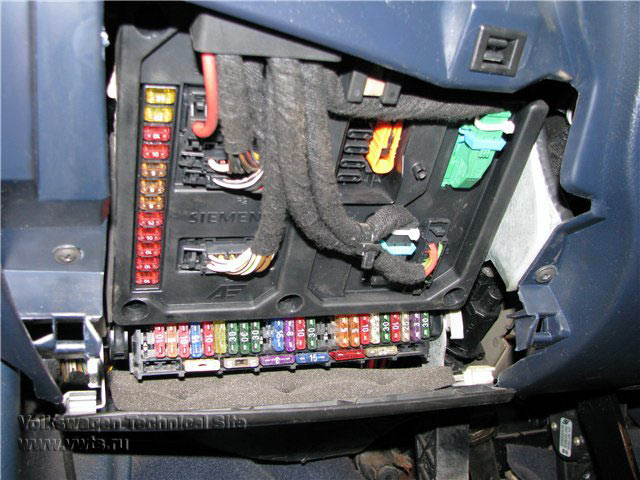

: Вариант Б
